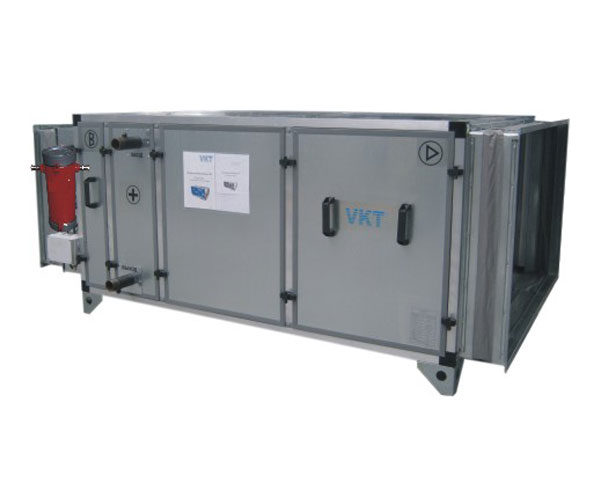

Центральные кондиционеры VKC-Ex-10
Кондиционеры взрывозащищенного исполнения VKC-Ex предназначены для установки в помещениях отнесенных к категориям А или Б по взрывопожарной опасности (по НПБ 105-03), а также во взрывоопасных зонах классов В-1, В-1а, В-1б, В-1г (по ПУЭ), где по условиям эксплуатации возможно образование взрывчатых смесей, газов и паров с воздухом, относящихся к категориям IIA, IIB и к группам Т1, Т2, Т3 по ГОСТ 12.1.011-78 .
Параметры питания кондиционера при эксплуатации:
- переменный трехфазный ток напряжением (380+22-33)В, частотой (50 ± 1)Гц;
- пар для обогрева с температурой до 150°С давлением до 1,2 МПа.
- вода для обогрева с температурой до 150°С давлением до 1,2 МПа.
Кондиционеры VKC-Ex включают в себя унифицированные типовые секции, предназначенные для обработки воздуха.
В состав VKC-Ex входят:
- вентиляторный блок во взрывозащищенном исполнении,
- усиленная заслонка из разнородных металлов с приводом во взрывонепроницаемой оболочке (VKZ ( C)взрывозащищенная),
- пластинчатый рекуператор с заслонкой байпаса, укомплектованной приводом во взрывонепроницаемой оболочке,
- все остальные функциональные блоки в общепромышленном исполнении.
Центральные кондиционеры выпускаются в виде набора стандартных модулей, каждый из которых выполняет определенную функцию:
– G – гибкая вставка;
– H – козырек от непогоды;
– S – усиленная заслонка;
– F3 – фильтр плоский;
– F4-F9 – фильтр карманный;
– F10-F14 – фильтр складчатый;
– Н1 – водяной нагреватель;
– Н2 – паровой нагреватель;
– С1 – водяной охладитель;
– С2 – фреоновый охладитель;
– Vs – блок вентилятора со свободным рабочим колесом;
– Ve – блок вентилятора с ЕС-мотором;
– K – промежуточная камера;
– N – блок шумоглушения;
– R – пластинчатый рекуператор;
– Rg – рекуператор с промежуточным теплоносителем.
Размер секций унифицирован и зависит от расхода воздуха.
В стандартном исполнении центральные кондиционеры изготавливаются с панелями из оцинкованной стали. По желанию заказчика панели кондиционера с внутренней или/и наружной стороны могут быть изготовлены:
- из нержавеющей стали;
- из стали с полимерным покрытием;
- из оцинкованной стали с порошковой окраской.
Толщина панелей центральных кондиционеров зависит от типоразмера и составляет 25 мм для установок VKC-Ex типоразмеров 3,15…8 и 45 мм для установок VKC-Ex типоразмеров 10…100.
Сторона обслуживания определяется возможностью доступа к основному функциональному оборудованию, дополнительным устройствам и водяным патрубкам.
Сторона обслуживания, на которой находятся открывающиеся двери, патрубки теплообменников и т.д., определяется по направлению движения воздуха в установке.
В приточно-вытяжных установках сторона обслуживания определяется по направлению движения воздуха в приточной части.
