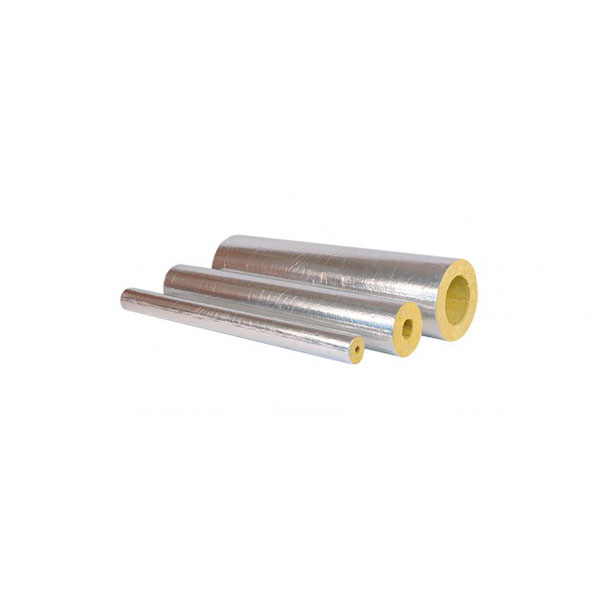

ЧЕШУЯ Ц-КФ — Цилиндры кашированные фольгой минераловатные
Плотность, кг/м3: 100 / 80
Толщина цилиндра, мм: 20–150
Длина цилиндра, мм: 1200
Внутренний диаметр, мм: 12–1420
Элементы теплоизоляции
Кашированные цилиндры ЧЕШУЯ Ц-КФ позволяют изолировать трубопроводы любой конфигурации. Используйте прямые участки и все виды фасонных элементов заводского производства для быстрого и удобного монтажа и сокращения теплопотерь.
 |
 |
 |
 |
| Отводы ЧЕШУЯ ОТ-КФ Теплоизоляция колен трубопровода с углом поворота 30, 45, 60 и 90 градусов. |
Тройники ЧЕШУЯ ТР-КФ Теплоизоляция мест перпендикулярного соединения труб равного или разного диаметра. |
Переходы ЧЕШУЯ П-КФ Теплоизоляция мест соединения труб разного диаметра с плавным переходом. |
Заглушки ЧЕШУЯ З-КФ Теплоизоляция торцов и фланцевых соединений трубопровода. |
Цилиндры ЧЕШУЯ Ц-КФ
Теплоизоляция прямых участков трубопровода. Цилиндры имеют увеличенную длину 1200 мм. Продольные соединения сегментов снабжены тепловым замком.
Использование фасонных элементов ЧЕШУЯ заводского производства упрощает монтаж теплоизоляции на сложных участках и повышает энергоэффективность трубопровода за счет отсутствия щелей, избежать появления которых при ручном изготовлении таких изделий невозможно.
Удобный и быстрый монтаж
Цилиндры кашированные фольгой ЧЕШУЯ Ц-КФ имеют преимущества, делающие монтаж по-настоящему удобным. Забота о монтаже экономит время и затраты на выполнение работ. Мы знаем, что нужно монтажникам. Используем только проверенные решения.
 Тепловой замок «шип-паз» Обеспечивает точную продольную стыковку сегментов цилиндра без образования щелей. Удобная сборка и фиксация на трубе. |
 Увеличенная длина 1200 мм Ускоряет монтаж на 20% по сравнению с метровыми цилиндрами. Сокращает количество поперечных стыков. |
 Кашированные цилиндры целиком Не требуют предварительной сборки элементов перед установкой на трубопровод. Сокращают затраты и срок монтажа. |
 Продуманная маркировка коробок Позволяет легко и быстро идентифицировать продукцию на месте хранения не вскрывая упаковку. |
Применение кашированных цилиндров
Кашированные цилиндры применяются без дополнительной защиты для теплоизоляции горячих и холодных трубопроводов в помещениях. Подходят для теплоизоляции труб котельных и индивидуальных тепловых пунктов.
| Способ применения | Расположение трубопровода (согласно СП 61.13330.2012) |
|---|---|
| Без дополнительного защитного покрытия | — в помещениях, подвалах, на чердаках — в тоннелях — в проходных и непроходных каналах |
| Не применяется | — при бесканальной прокладке трубопровода |
Плотность кашированных цилиндров
Цилиндры ЧЕШУЯ Ц-КФ производятся в двух вариантах плотности: 100 и 80 кг/м3. От плотности каменной ваты зависят цена и качество цилиндров, при этом теплоизолирующие свойства отличаются незначительно.
 ЧЕШУЯ Ц-КФ 100 кг/м3 |
 ЧЕШУЯ Ц-КФ 80 кг/м3 |
| Цена средняя | Цена низкая |
| Качество высокое | Качество среднее |
| Теплоизолирующие свойства высокие | Теплоизолирующие свойства высокие |
| Жесткость высокая | Жесткость средняя |
| Ломкость материала низкая | Ломкость материала средняя |
| Плотность соединения теплового замка высокая | Плотность соединения теплового замка средняя |
При заказе цилиндров выбор делается между ценой и качеством. Рекомендуем сравнить цены на теплоизоляционные материалы плотностью 100 и 80 кг/м3 в необходимом количестве. Запросите индивидуальный расчет цены.
Энергоэффективность
Кашированные минераловатные цилиндры ЧЕШУЯ Ц-КФ экономят затраты энергии на поддержание температуры в трубопроводе благодаря низкой теплопроводности и конструктивным особенностям.
Теплопроводность
Низкий коэффициент теплопроводности цилиндров из каменной ваты обеспечивает высокое качество теплоизоляции трубопроводов.
Тепловой замок
Тепловой замок «шип-паз» минимизирует теплопотери в местах продольного соединения цилиндров, не допуская образования щелей.
Увеличенная длина
Увеличенная длина цилиндров сокращает количество поперечных стыков в теплоизоляции, через которые может происходить потеря тепла.
Фасонные элементы
Фасонные элементы заводского производства обеспечивают надежную теплоизоляцию сложных участков трубопровода.
Технические характеристики
| Горючесть / пожароопасность | Г1 / КМ1 | |
| Основной материал |  |
Каменная базальтовая вата с хаотичной ориентацией волокон. Два варианта плотности: 100 и 80 кг/м3 Номенклатура продукции содержит плотность в наименованиях. |
| Защитное покрытие |  |
Алюминиевая фольга, армированная стеклосеткой. Толщина фольги 11 микрон Покрытие позволяет применять кашированные цилиндры в помещениях, тоннелях и каналах без дополнительной защиты. Фольга выполняет функцию пароизоляционного слоя, необходимого при теплоизоляции холодных трубопроводов в теплых помещениях. Не подвергать механическим воздействиям. |
| Типоразмеры | Серийные типоразмеры одинаковы для теплоизоляционных изделий ЧЕШУЯ плотностью 100 и 80 кг/м3 – Толщина цилиндра 20–150 мм – Длина цилиндра 1200 мм – Внутренний диаметр 12–1420 мм |
|
| Температура применения | Максимальная рабочая температура цилиндров ЧЕШУЯ согласно протоколам испытаний НИИСФ №1/12330 и №2/12330 от 17.11.2021 +550 °С – для цилиндров ЧЕШУЯ плотностью 100 кг/м3 +450 °С – для цилиндров ЧЕШУЯ плотностью 80 кг/м3 |
|
| Упаковка | Картонная упаковка обеспечивает сохранность продукции ЧЕШУЯ при транспортировке и хранении. Удобная маркировка позволяет идентифицировать продукцию на месте хранения не вскрывая упаковку. Картонные коробки 500 х 600 х 1200 мм Сделано из переработанного сырья, пригодно для дальнейшей переработки |
|
Теплопроводность
Теплопроводность в сухом состоянии согласно протоколу испытаний НИИСФ №1/12370 от 05.04.2022
| Средняя t °С в образце | ЧЕШУЯ Ц-КФ 100 кг/м3 | ЧЕШУЯ Ц-КФ 80 кг/м3 |
|---|---|---|
| 25 °С | 0,036 Вт/(м*К) | 0,036 Вт/(м*К) |
| 50 °С | 0,041 Вт/(м*К) | 0,040 Вт/(м*К) |
| 75 °С | 0,044 Вт/(м*К) | 0,044 Вт/(м*К) |
| 125 °С | 0,052 Вт/(м*К) | 0,052 Вт/(м*К) |
| 150 °С | — | 0,056 Вт/(м*К) |
| 200 °С | 0,063 Вт/(м*К) | — |
| 225 °С | — | 0,068 Вт/(м*К) |
| 300 °С | 0,077 Вт/(м*К) | — |
Формы поставки кашированных цилиндров
Кашированные цилиндры ЧЕШУЯ Ц-КФ могут поставляться целиком или посегментно. При заказе вы можете выбрать предпочтительную форму поставки. От вашего выбора будет зависеть цена продукции и доставки, а также удобство, скорость и цена монтажа. Рекомендуем сравнить цены на цилиндры в необходимом количестве при поставке целиком и посегментно. Запросите индивидуальный расчет цены.
 Поставка цилиндров целиком |
 Поставка цилиндров посегментно |
| Цилиндры в собранном виде с цельным покрытием | Цилиндры в виде отдельных кашированных сегментов |
| Полностью готовы к монтажу | Требуется предварительная сборка |
| Монтаж очень простой и быстрый | Монтаж более сложный и медленный |
| Цена монтажа ниже | Цена монтажа выше |
| Расход скотча минимальный | Расход скотча повышенный |
| Цена цилиндров выше | Цена цилиндров ниже |
| Доставка обычно дороже (объем груза больше) | Доставка обычно дешевле (объем груза меньше) |
