Подробное описание
Основные преимущества
• Минимальная холодопроизводительность 3 кВт
• Широкий модельный ряд
• Простой монтаж
• Расстояние между внутренним и наружными блоками до 30 метров
• Перепад высот до 15 метров
• Высокая надежность
• Совместимость со всеми испарительными секциями требуемой производительности
• Соединительный комплект для подключения к испарительной секции (опция)
Функциональные характеристики
• Наружная установка (+18..+45°С)
• Охлаждение (+3°С)
• Роторные компрессоры Toshiba
• Спиральные компрессоры Scroll
• Один контур циркуляции хладагента
• Соединительный комплект (опция)
• Стандартный уровень шума STD 54-63 дБ(А)
Дополнительная комплектация
• SGN — Смотровое стекло
• EVR — Электромагнитный клапан
• TRS — ТРВ
• DTG — Фильтр осушитель
• 8а — Антивибрационные опоры резиновые
• Winter KIT — Зимний комплект для работы при низких температурах до -20°С
Многофункциональный электронный блок безопасно и эффективно управляет работой таким образом, чтобы обеспечить высокую надежность и малое энергопотребление. Cоединительный комплект (фильтр-осушитель, терморегулирующий вентиль, смотровое стекло, соленоидный клапан) поставляется опционально.
Типовое обозначение блока
Холодопроизводительность, кВт
Наружный блок
C—только охлаждение
H—охлаждение и нагрев
Сеть питания
S—380 В|50 Гц|3Ф
без S—220 В|50 Гц|1Ф
R410a

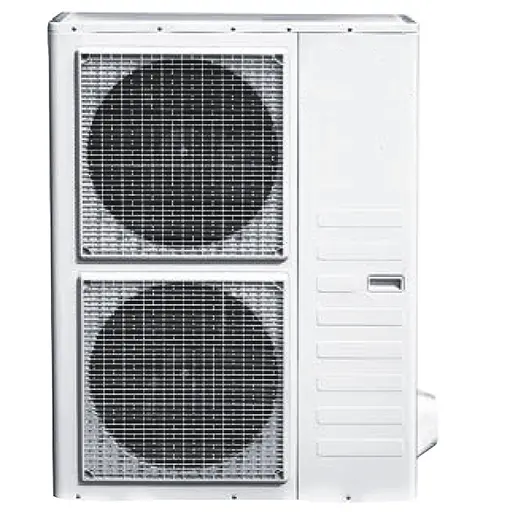

Технические характеристики компрессорно- конденсаторных блоков SKB-03-16
| Модель SKB- | 03WC/F | 05WC/F | 07WC/F | |
|---|---|---|---|---|
| Электропитание | 220-240 В~, 1 Ф, 50 Гц | |||
| Диапазон температур окружающего воздуха, °C | +17×+46 | |||
| Охлаждение | Производительность, кВт | 3,2 | 5,3 | 7,1 |
| Максимальная потребляемая мощность, кВт | 1,6 | 2,85 | 3,5 | |
| Максимальный ток, А | 7,5 | 15 | 18 | |
| Уровень звукового давления | 29,4 | 44 | 72,6 | |
| Компрессор | Тип / Количество | Ротационный / 1 | ||
| Модель | PA150X2C-4FT | PA225M2CS-4KU2 | PA290G2CS-4MU1 | |
| Марка | GMCC | |||
| Производительность, Вт | 3660 | 5500 | 7260 | |
| Потребляемая мощность, Вт | 1260 | 1835 | 2430 | |
| Конденсатор | 35 мкФ/450 В | 50 мкФ/450 В | ||
| Номинальный ток (RLA), А | 5,8 | 8,5 | 11,65 | |
| Объем масла, гр. | 480 (ПОЕ VG74) | 750 (ПОЕ VG74) | 850 (POE VG74) | |
| Хладагент | Тип / Вес, гр. | R410A / 800 | R410A / 860 | R410A / 1350 |
| Вентилятор | Тип / Количество | Осевой вентилятор / 1 | ||
| Модель двигателя | YDK24-6F(B) | YDK48-6H(A) | YDK53-6C | |
| Диаметр вентилятора, мм | O401 | O424 | O460 | |
| Тип привода | Прямой | |||
| Конденсатор | 2.5 мкФ/450 В | 3 мкФ/450 В | ||
| Потребляемая мощность, Вт | 63 | 111 | 136 | |
| Частота вращения | 800 | 890 | 800 | |
| Теплообменник | Тип | Медная трубка с алюминиевыми пластинами | ||
| Диаметр трубки, мм | O7,94 | O7 | ||
| Кол-во рядов | 1 | 2 | ||
| Кол-во оребрений на дюйм, мм | 1,6 | 1,4 | 1,5 | |
| Длина × Высота, мм | 762×484 | 658×546 | 766×630 | |
| Количество контуров | 2 | 8 | 4 | |
| Трубы для хладагента | Жидкостная/Газовая трубы, мм | O6,5/O12,7 | O6,35/O12,7 | O9,52/O12,7 |
| Макс. длина трубопровода, м | 20 | |||
| Макс. перепад высот, м | 10 | |||
| Электропровод | Силовой кабель | 2×2,5 мм×+1×1,5 мм× (+земля) | 2×4,0 мм×+1×2,5 мм× (+ земля) | 2×6,0 мм×+1×4,0 мм× (+земля) |
| Сигнальный кабель | 1×1,0 мм× | |||
| Габаритные размеры без упаковки(Ш×В×Г) | 848×549×300 | 825×597×315 | 916×702×360 | |
| Габаритные размеры в упаковке(Ш×В×Г) | 910×575×335 | 890×650×360 | 965×755×420 | |
| Вес нетто/брутто, кг | 30,5/33 | 36,5/39,5 | 48,5/52 | |
| Модель SKB- | 10WC/SF | 14WC/SF | 16WC/SF | |
|---|---|---|---|---|
| Электропитание | 380-415 В~, 3 Ф, 50 Гц | |||
| Диапазон температур окружающего воздуха, °C | +17×+46 | |||
| Охлаждение | Производительность, кВт | 10,5 | 14 | 16 |
| Максимальная потребляемая мощность, кВт | 5,3 | 6,1 | 8,5 | |
| Максимальный ток, А | 10 | 12 | 13 | |
| Уровень звукового давления | 58 | 59 | ||
| Компрессор | Тип / Количество | Спиральный / 1 | ||
| Модель | C-SBN303H8D | C-SBN373H8D | C-SBN453H8D | |
| Марка | Sanyo | |||
| Производительность, Вт | 9800 | 14100 | 16400 | |
| Потребляемая мощность, Вт | 3650 | 4,75 | 5,75 | |
| Конденсатор | — | |||
| Номинальный ток (RLA), А | 6,58 | 8,22 | 9,77 | |
| Объем масла, гр. | 1700 (PVE FV68S) | |||
| Хладагент | Тип / Вес, гр. | R410A / 2500 | R410A / 3000 | R410A / 3050 |
| Вентилятор | Тип / Количество | Осевой вентилятор / 1 | Осевой вентилятор / 2 | |
| Модель двигателя | YDK190-6D(B) | YDK65-6F(B) | ||
| Диаметр вентилятора, мм | O560 | O455 | ||
| Тип привода | Прямой | |||
| Конденсатор | 10 мкФ/450 В | 4 мкФ/450 В | ||
| Потребляемая мощность, Вт | 290 | 174 | ||
| Частота вращения | 830 | 825 | ||
| Теплообменник | Тип | Медная трубка с алюминиевыми пластинами | ||
| Диаметр трубки, мм | O7 | O7,94 | ||
| Кол-во рядов | 2 | |||
| Кол-во оребрений на дюйм, мм | 1,6 | 1,5 | 1,6 | |
| Длина × Высота, мм | 898×882 | 845×1092 | 837×1100 | |
| Количество контуров | 7 | 8 | ||
| Трубы для хладагента | Жидкостная/Газовая трубы, мм | O9,52/O19 | ||
| Макс. длина трубопровода, м | 30 | |||
| Макс. перепад высот, м | 10 | 20 | ||
| Электропровод | Силовой кабель | 2×6,0 мм×+1×4,0 мм× (+земля) | 4×4.0 мм×+1×2,5 мм× (+ земля) | 4×10,0 мм×+1×6 ,0 мм (+земля) |
| Сигнальный кабель | 1×1,0 мм× | |||
| Габаритные размеры без упаковки(Ш×В×Г) | 1077×967×396 | 987×1167×400 | ||
| Габаритные размеры в упаковке(Ш×В×Г) | 1120×1100×435 | 1032×1307×443 | ||
| Вес нетто/брутто, кг | 85,8/95,6 | 91,6/102 | 96,6/107 | |
×
Примечание
1. Номинальная холодопроизводительность приведена для следующих условий: Температура внутри помещения: +27 °C (сух. терм.), +19 °С (влажн. терм.); Температура наружного воздуха: +35 °C (сух. терм.); Эквивалентная длина трубопровода хладагента: 7,5 м (горизонтальный).
