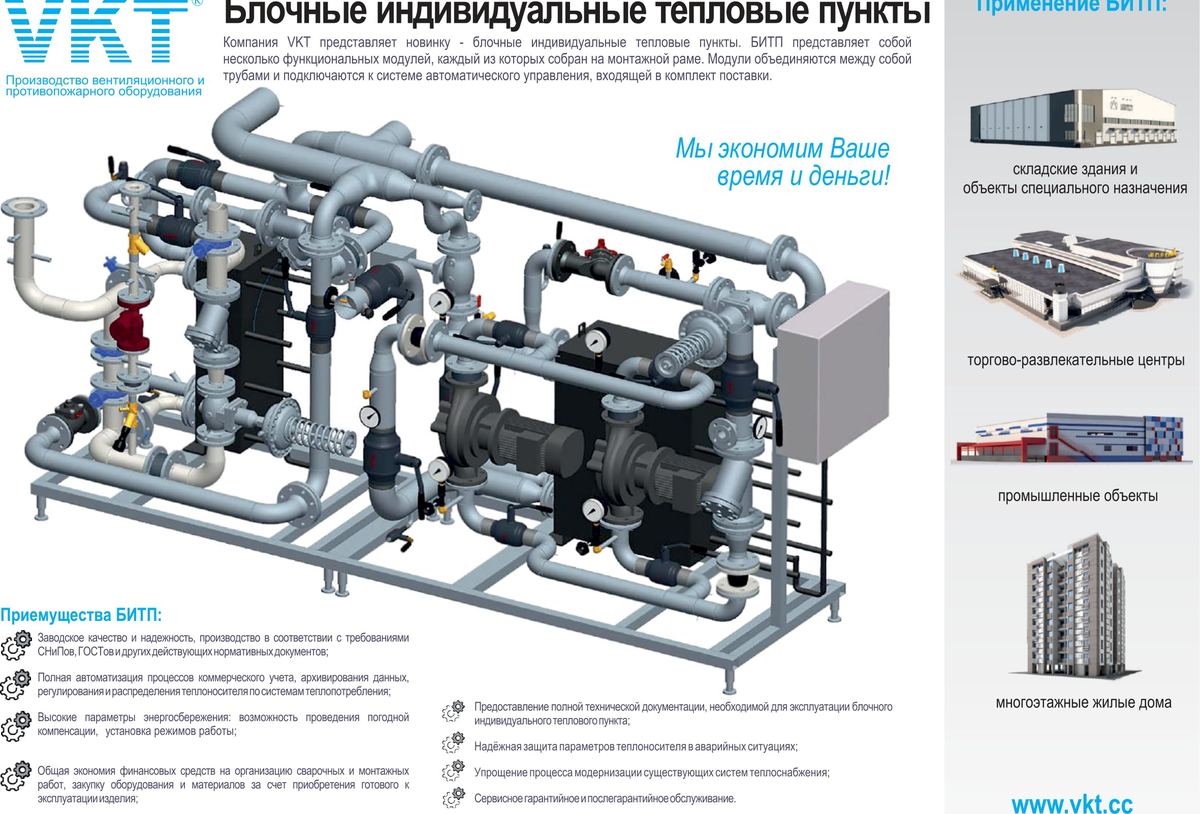

Блочные индивидуальные тепловые пункты (БИТП)
Модульный тепловой пункт представляет собой несколько функциональных узлов (модулей), каждый из которых собран на монтажной раме.
Функции индивидуального теплового пункта:
- учет тепловой энергии
- качественное регулирование параметров теплоносителя (изменение и поддержание его температуры).
- распределение тепловой энергии между потребителями.
Состав узла ввода:
- С – учет теплоносителя;
- P – наличие контроля перепада давления;
- W – теплоноситель вода;
- S – теплоноситель пар
Назначение модуля:
- H – отопление;
- W – горячее водоснабжение;
- V – вентиляция
Подключение к сети:
- D – зависимое;
- I – независимое
Мощность конкретного модуля, кВт
Диаметр трубопровода, мм
Опции (при наличии): I – частотный преобразователь для насоса; S – подпитка контура
ИТП оснащается системой автоматического управления.
Узел ввода.
Назначение: прием и очистка теплоносителя из теплосети, учет теплоносителя, поддержание постоянного перепада давления между подающим и обратным трубопроводом.
Основные элементы, входящие в состав модуля ввода:
- Фильтр – очистка теплоносителя, поступающего из теплосети.
- Регулятор давления – обеспечивает постоянный перепад давления между подающей и обратной магистралью.
- Тепловой счетчик – представляет собой два расходомера с датчиками температуры.
Модуль отопления / вентиляции
Назначение: изменение температурного графика теплоносителя и обеспечение погодозависимого регулирования.
Основные элементы, входящие в состав модуля ввода:
- Теплообменник – обеспечивает теплообмен между теплоносителем теплосети и внутренним контуром системы отопления.
- Насосная группа – обеспечивает циркуляцию теплоносителя по внутреннему контуру.
- Регулирующий клапан с приводом – изменяет количество теплоносителя, подаваемого в теплообменник от теплосети с целью поддержания необходимой температуры во внутреннем контуре.
Модуль ГВС
Назначение: подогрев воды из системы холодного водоснабжения; поддержание заданной температуры горячей воды. Обеспечение циркуляции горячей воды для исключения остывания при отсутствии водоразбора.
Основные элементы, входящие в состав модуля ввода:
- Теплообменник – обеспечивает теплообмен между теплоносителем теплосети и внутренним контуром системы отопления.
- Насосная группа – обеспечивает циркуляцию горячей воды по циркуляционному кольцу для исключении остывания.
- Регулирующий клапан с приводом – изменяет количество теплоносителя, подаваемого в теплообменник от теплосети с целью поддержания постоянной температуры горячей воды.
Система автоматического управления выполняет следующие функции:
- Управление насосными группами каждого модуля. Переключение основного и резервного насосов.
- Поддержание температуры в системе отопления в зависимости от температуры наружного воздуха.
- Поддержание постоянной температуры горячей воды.
Индивидуальный тепловой пункт рассчитывается индивидуально по заданию заказчика.
Поставка ИТП осуществляется узлами в собранном виде.
Если заранее известно размещение узлов относительно друг друга, то возможна поставка ИТП в комплекте с соединительными трубопроводами.
