Подробное описание

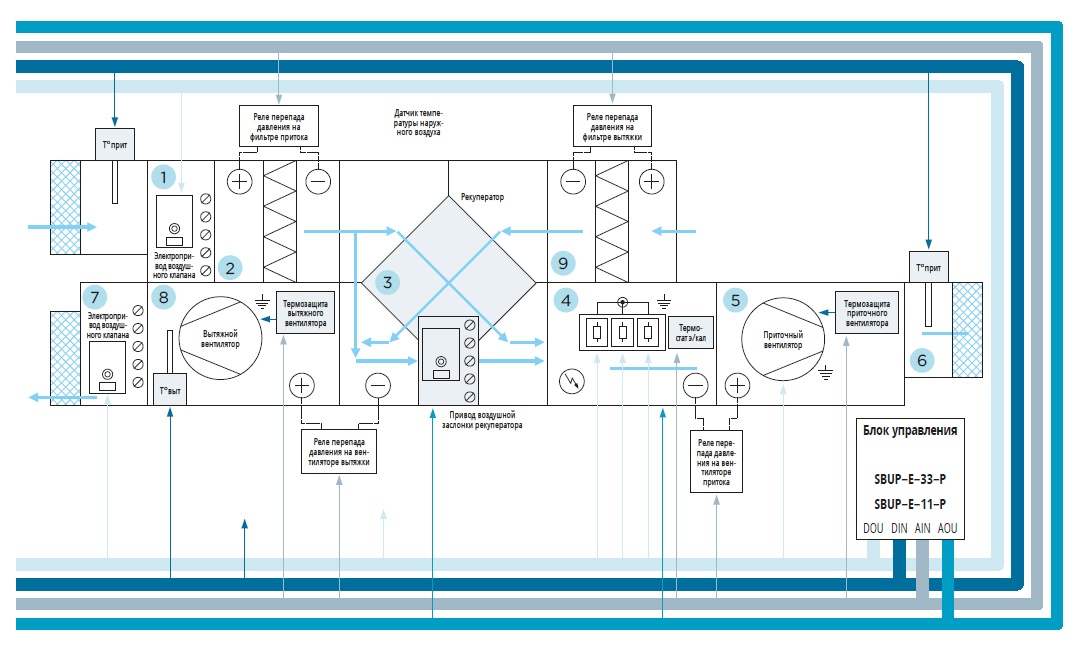

1— клапан воздушный приточный, 2— секция фильтра приточного, 3— секция рекуператора, 4— секция электрического нагревателя, 5— секция вентилятора приточного, 6— воздуховоды, 7— клапан воздушный вытяжной, 8— секция вентилятора вытяжного, 9— секция фильтра вытяжного
Комплектность

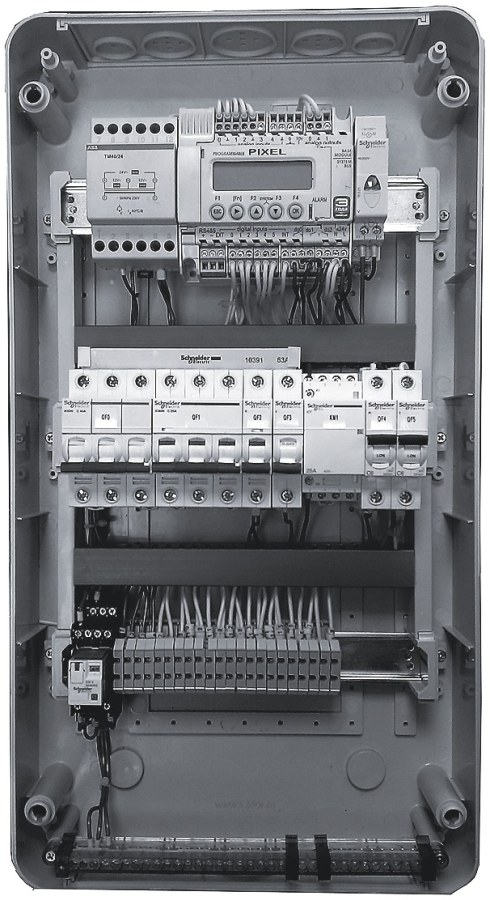

• Блок навесной пластиковый с прозрачной крышкой IP65 размер 560х408х150 мм.
• Паспорта на все входящие в блок управления приборы автоматики.
• Функциональная схема вентиляционной системы.
• Схема электрическая принципиальная.
• Спецификация.
• Список подключаемых устройств.
• Инструкция по эксплуатации (на прилагаемом CD-диске).
• Сертификат соответствия.
• Упаковка.
Датчики
• Канальный датчик температуры SVOK S.K. PT-1000 — 1 шт.
• Датчик температуры вытяжного воздуха SVOK S.K. PT-1000 — 1 шт.
• Датчик температуры наружного воздуха SVOK S.K. PT-1000 — 1 шт.
• Датчик температуры в помещении SVOK S.P.PT-1000 — 1 шт. (по желанию).
• Реле дифференциального давления SVOK DPS-500 запыленность фильтра — 2 шт.
• Реле дифференциального давления SVOK DPS-500 обрыв ремня — 2 шт.
• Сервопривод воздушного клапана 230В с пружинным возвратом — 2 шт.
