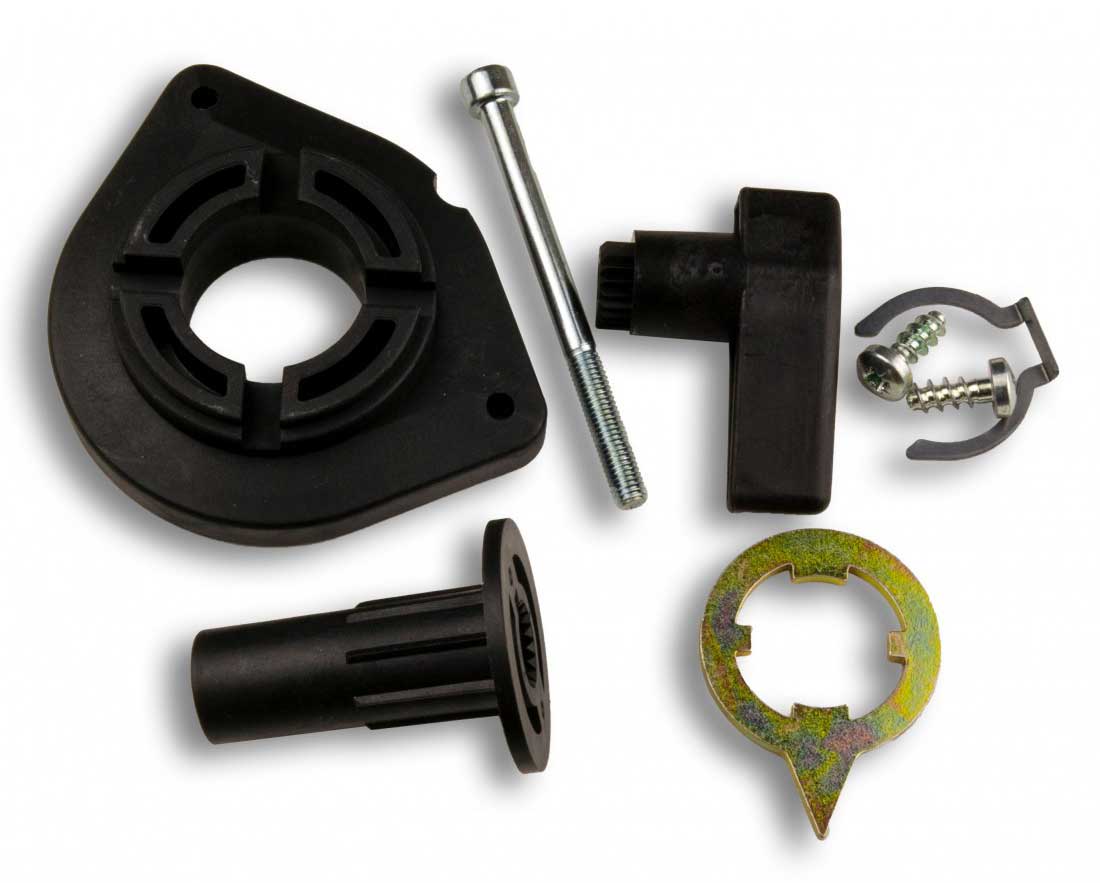

Адаптер 225-SPADPT для 3-х ходовых вентилей VRG 131

Описание

Адаптер 225-SPADPT предназначен для крепления сервопривода GRUNER 225C-024T-05-W 225-SPADPT 225C-024T-05-W к вентилям серии VRG 131

Монтаж электропривода 225C-024T-05-W

Клапан не должен быть над приводом. Предпочтительное положение привода – кабельным выводом вниз.

1. Подготовьте привод, как показано на рисунке.
2. Соедините клапан А с платформой В с помощью винтов С.
3. Разъедините передачу нажатием на красную кнопку и поверните ручку Н в положение открытого или закрытого клапана (соответственно параллельно или перпендикулярно клапану).
4. Соедините узлы винтами D.
