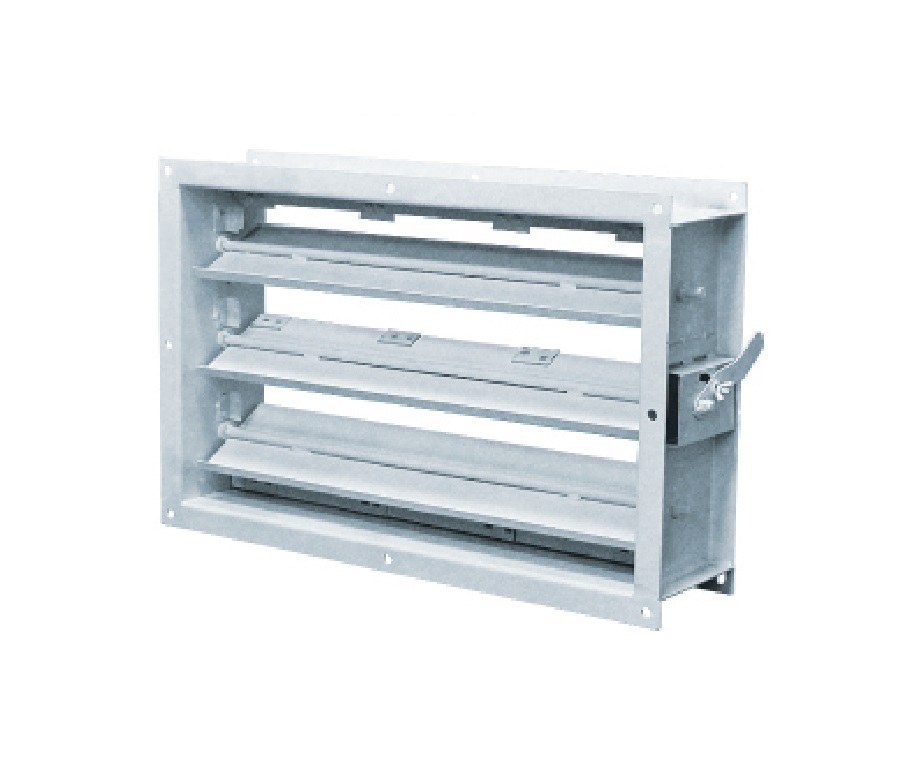

Заслонка взрывозащищенная прямоугольная АЗД 193
Заслонка предназначена для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиляционных системах взрывоопасных производств. Изготовлена из чёрной стали.
Воздушный клапан. Регулирует и перекрывает поток воздуха в воздуховоде — на притоке, вытяжке и в узлах смешения.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Характеристики
Описание
Заслонка предназначена для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиляционных системах взрывоопасных производств. Изготовлена из чёрной стали.
Как работает

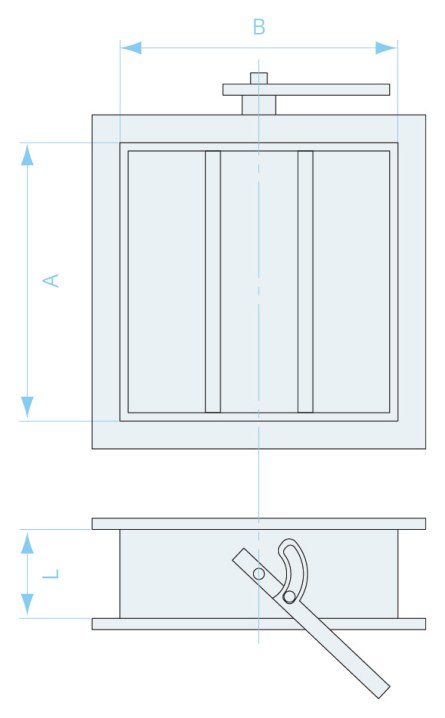

Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).
Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.
Конструкция и материалы
Собственное производство
Взрывозащищённое исполнение

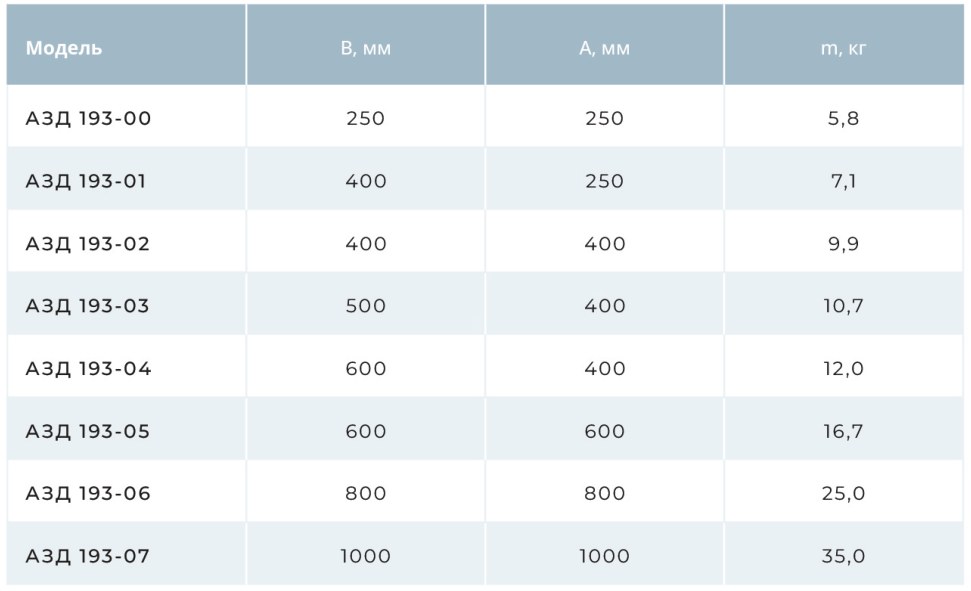

250×250…1000×1000 мм
Чёрная сталь
Что это даёт
Где применяется
- Вентиляционные системы взрывоопасных производств: устанавливается во взрывоопасных зонах помещений (классы В-1, В-1А, В-1Б по ПУЭ), где перемещаются взрывоопасные смеси по ГОСТ 12.1.011
- Условия применения: зоны установки — В1, В1А, В1Б по ПУЭ
- среда — взрывоопасные воздушные смеси
Как подобрать и смонтировать
- Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
- Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
- Это снижает шум и повышает точность регулирования
- В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
- Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки

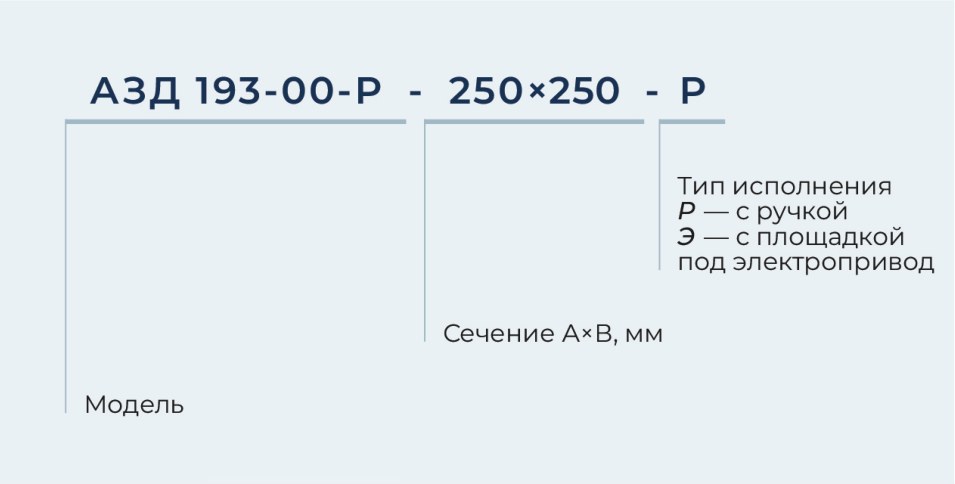

Расшифровка маркировки
Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.
