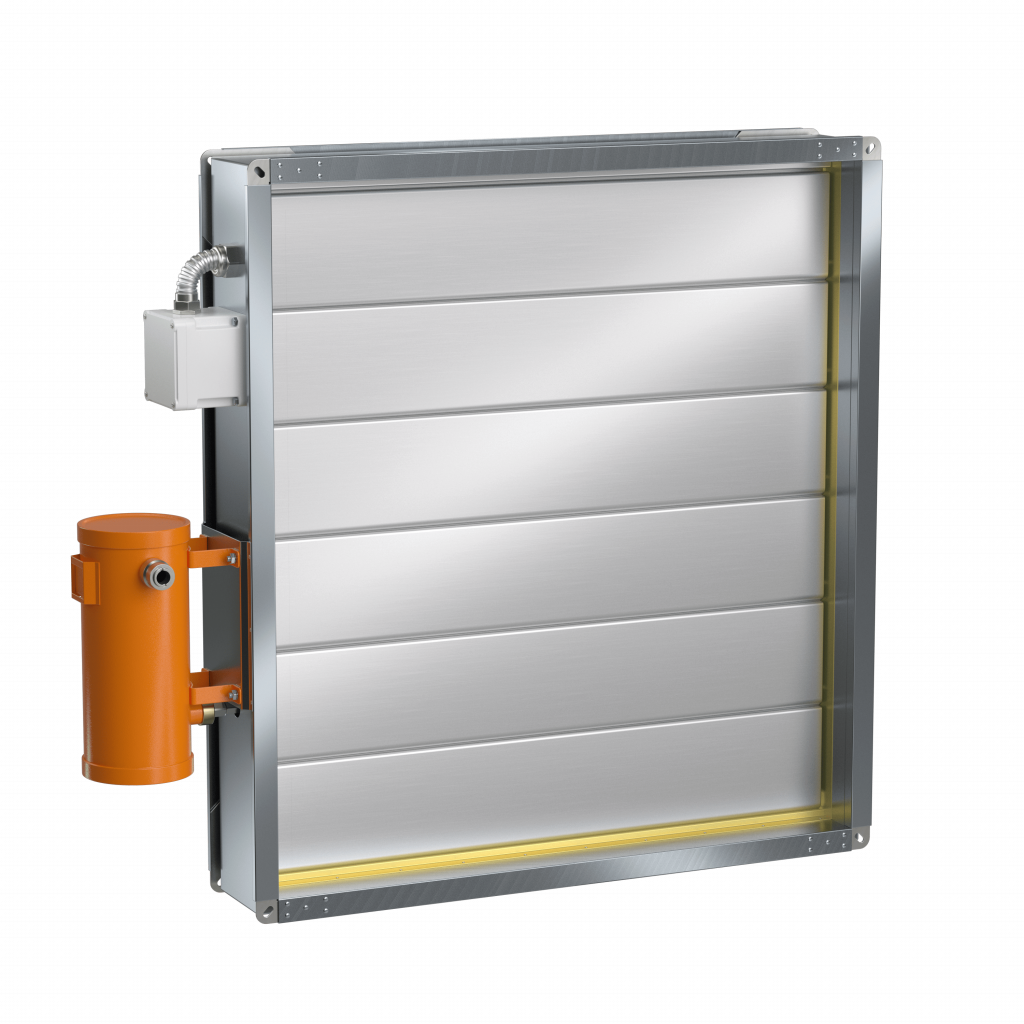

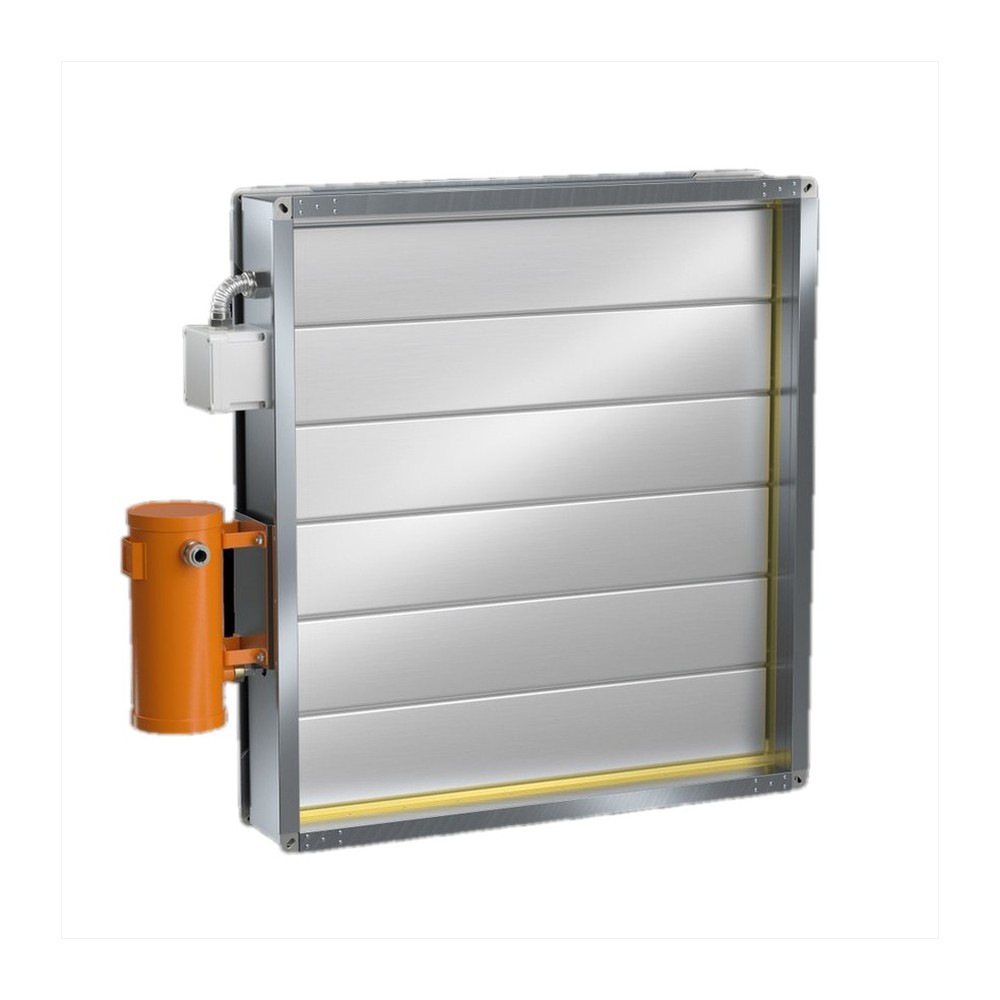

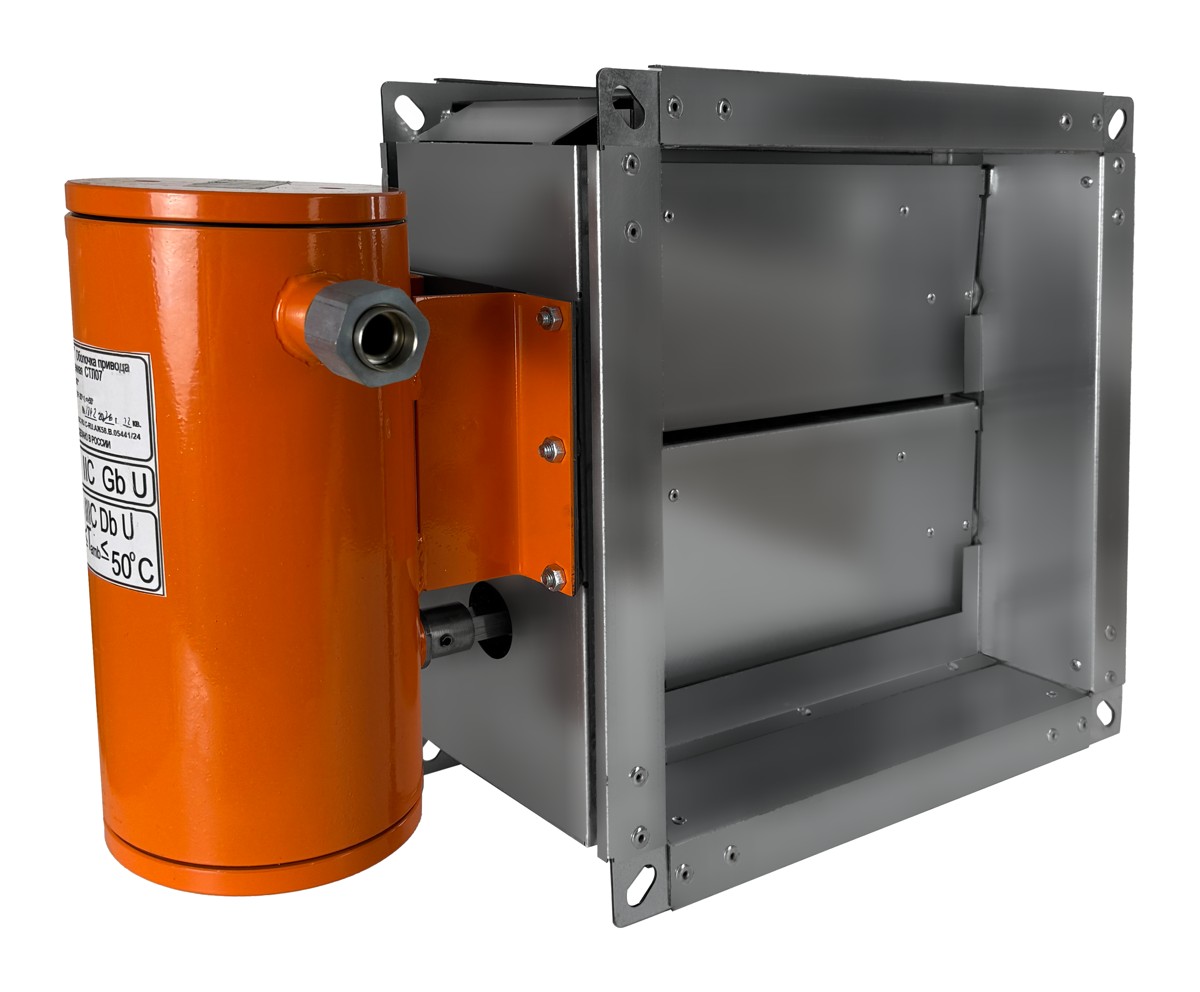

Воздушные клапаны прямоугольного сечения типа ПВКО-ЕХ (ПВКО — оцинкованный клапан), предназначенные для управления потоками воздуха в системах вентиляции и кондиционирования. Клапаны выпускаются во взрывозащищённом исполнении.
Клапаны во взрывозащищённом исполнении предназначены для эксплуатации в зонах, где возможно образование взрывоопасных газовых сред (классы «1», «2»), и относятся к оборудованию подгрупп IIA, IIB, IIC с температурными классами от Т1 до Т6 в соответствии с ГОСТ IEC 31610.0.
Применение таких клапанов допускается только при наличии соответствующего сертификата взрывозащиты и с учётом требований стандартов на взрывозащищённое оборудование.
Основные функции воздушных клапанов:
- регулирование объёма подаваемого или отводимого воздуха;
- обеспечение герметичности для предотвращения попадания токсичных, загрязнённых или взрывоопасных воздушных масс;
- защита от обратной тяги (исключение обратного потока воздуха);
- возможность автоматизации работы вентиляционных систем (совместимость с датчиками и системами управления);
- защита оборудования от попадания посторонних предметов.
Устройство клапана:
Клапан состоит из прямоугольного корпуса с одной или несколькими поворотными заслонками (лопатками) и исполнительного механизма — электропривода (взрывозащищённого исполнения) или ручного управления. В местах
примыкания лопаток находится уплотнитель для обеспечения герметичности. Заслонки клапана приводятся в движение с помощью тяг и рычагов. Ось регулирования может быть расположена на любой из лопаток на любой из высот. Корпус имеет длину 170 мм и конструктивно аналогичен отрезку воздуховода такой же длины, с монолитными фланцами шириной 30 мм.
Взрывозащищённое исполнение клапана предусматривает в его конструкции элементы, предотвращающие самоотвинчивание крепёжных изделий, а также латунные вставки, исключающие искрообразование.
Опционально возможно:
• изготовление утепленного клапана с саморегулирующимся греющим кабелем (подключение 220В);
• изготовление клапанов в коррозионностойком исполнении (материалы: AISI 304, AISI 316 или AISI 430).

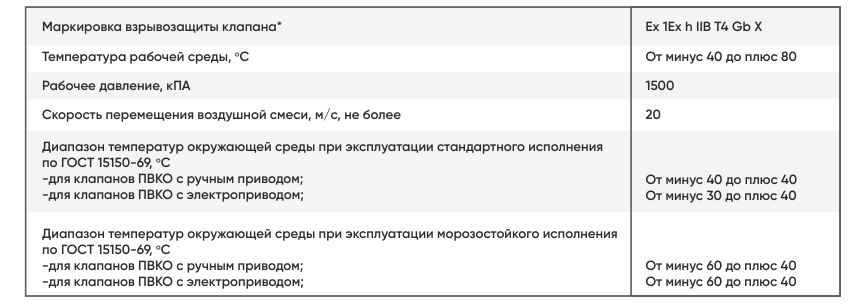

Технические данные:

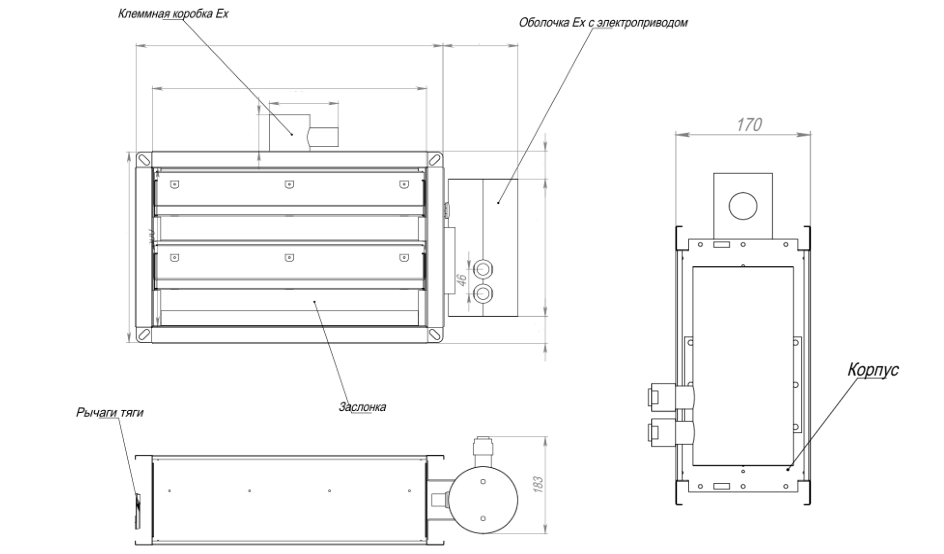

Чертеж:

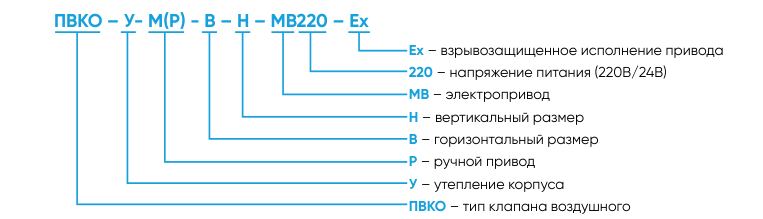

Пример заказа:
