Расшифровка:А — лопатки из алюминиевого профиля (без А — оцинкованные) · У — утеплённый, с греющим кабелем · СТ — стеновой монтаж · УСЛ — усиленная конструкция · М/Р — электропривод / ручной сектор · МВ — привод с возвратной пружиной
Чёрная сталь Взрывозащищённый клапан предназначен для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011.
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно
Описание
Чёрная сталь Взрывозащищённый клапан предназначен для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011.
Для систем с взрывоопасными смесямиСобственное производствоВзрывозащищённое исполнение150×150…1000×1000 мм
Типобратный клапан, взрывозащищённое исполнение
ТипоразмерыАЗЕ 102–104, 150×150…1000×1000 мм
Материалчёрная сталь
Средавзрывоопасные смеси всех категорий и групп (ГОСТ 12.1.011)
Зоны установкиВ-1, В-1А, В-1Б по ПУЭ
Приводне требуется (гравитационный)
Масса3,5–43,0 кг
Срок службыне менее 10 лет
·ventar-s.ru
Устройство и принцип работы
Клапан состоит из корпуса и поворотных лопаток на осях. Открытие — под действием напора потока, закрытие — гравитационное, без применения электропривода.
Конструкция и материалы исполнены с учётом требований к оборудованию, устанавливаемому во взрывоопасных зонах: исключено искрообразование при работе подвижных частей.
Где применяется
Вентиляционные системы взрывоопасных производств: устанавливается во взрывоопасных зонах помещений (классы В-1, В-1А, В-1Б по ПУЭ), где перемещаются взрывоопасные смеси по ГОСТ 12.1.011
Условия применения: среда — взрывоопасные смеси всех категорий и групп (ГОСТ 12.1.011)
зоны установки — В-1, В-1А, В-1Б по ПУЭ
Монтаж и обслуживание
Клапан монтируется в разрыв воздуховода на прямом участке; положение — в соответствии с исполнением
Монтаж во взрывоопасных зонах (В-1, В-1А, В-1Б по ПУЭ) выполняется по проекту; корпус клапана подключается к контуру заземления
Не допускается применение инструмента и приёмов работы, вызывающих искрообразование. · ventar-s.ru Перед пуском проверяется свободный ход лопаток и отсутствие посторонних предметов в корпусе
Условное обозначение и заказ
АЗЕ 102-01 – 150×150 – 170
АЗЕ 10X-XX — модель
A×B — сечение, мм
L — длина, мм
Пример: АЗЕ 103-00 – 400×400 – 170 — клапан взрывозащищённый 400×400 мм, длина 170 мм.

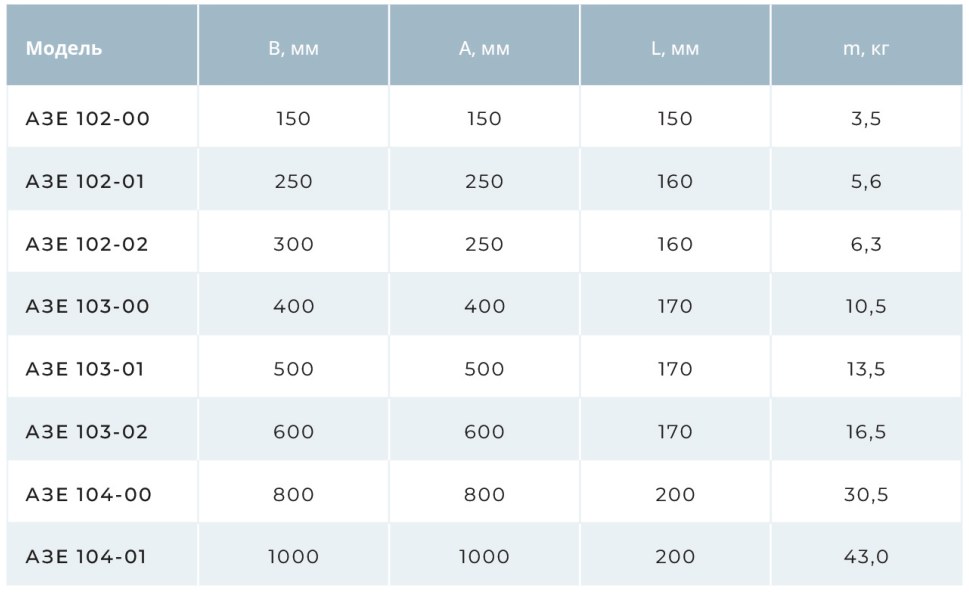

Габаритные и присоединительные размеры

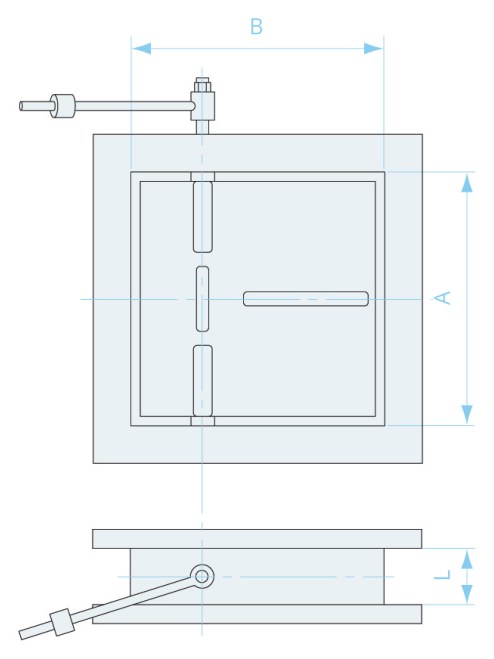

Габаритный чертёж изделияувеличить
Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.
Нужен расчёт по спецификации?
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
