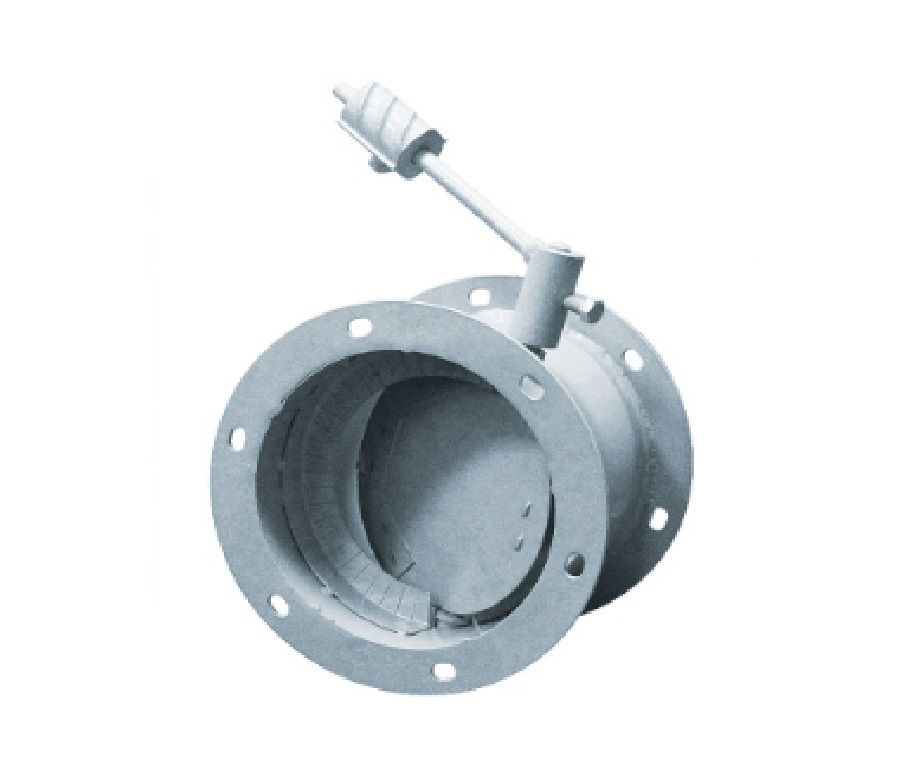

Клапан взрывозащищенный круглый АЗЕ 100/101

✓ Всегда в наличии / под заказ Доставка по всей России

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Взрывозащищённый клапан предназначен для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011.

⚙️ Подбор и заказ

Диаметр D, мм Модель из ряда (если известна) Исполнение управления

Класс взрывоопасной зоны по ПУЭ

Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Собственное производствоВзрывозащищённое исполнениеØ100–1000 ммЧёрная сталь

Типобратный клапан, взрывозащищённое исполнение

ТипоразмерыАЗЕ 100/101, Ø100–1000 мм

Материалчёрная сталь

Средавзрывоопасные смеси всех категорий и групп (ГОСТ 12.1.011)

Зоны установкиВ-1, В-1А, В-1Б по ПУЭ

Приводне требуется (гравитационный)

Масса1,0–70,3 кг

Срок службыне менее 10 лет

Устройство и принцип работы

Клапан состоит из корпуса и поворотных лопаток на осях. Открытие — под действием напора потока, закрытие — гравитационное, без применения электропривода.

Конструкция и материалы исполнены с учётом требований к оборудованию, устанавливаемому во взрывоопасных зонах: исключено искрообразование при работе подвижных частей.

Где применяется

Вентиляционные системы взрывоопасных производств: устанавливается во взрывоопасных зонах помещений (классы В-1, В-1А, В-1Б по ПУЭ), где перемещаются взрывоопасные смеси по ГОСТ 12.1.011
Условия применения: среда — взрывоопасные смеси всех категорий и групп (ГОСТ 12.1.011)
зоны установки — В-1, В-1А, В-1Б по ПУЭ

Монтаж и обслуживание

Клапан монтируется в разрыв воздуховода на прямом участке; положение — в соответствии с исполнением
Монтаж во взрывоопасных зонах (В-1, В-1А, В-1Б по ПУЭ) выполняется по проекту; корпус клапана подключается к контуру заземления
Не допускается применение инструмента и приёмов работы, вызывающих искрообразование
Перед пуском проверяется свободный ход лопаток и отсутствие посторонних предметов в корпусе

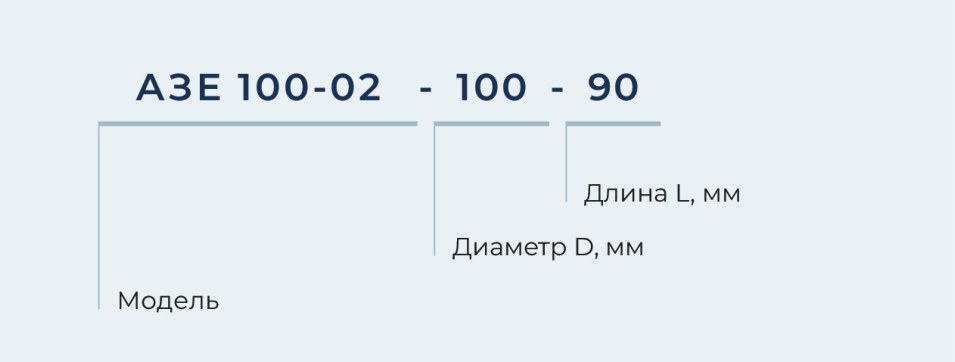

Условное обозначение и заказ

АЗЕ 100-02 – 100 – 90

АЗЕ 10X-XX — модель
D — диаметр, мм
L — длина, мм

Пример: АЗЕ 101-03 – 400 – 385 — клапан взрывозащищённый Ø400 мм, длина 385 мм.

Чертежи и характеристики

Схема условного обозначения и пример заказа

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

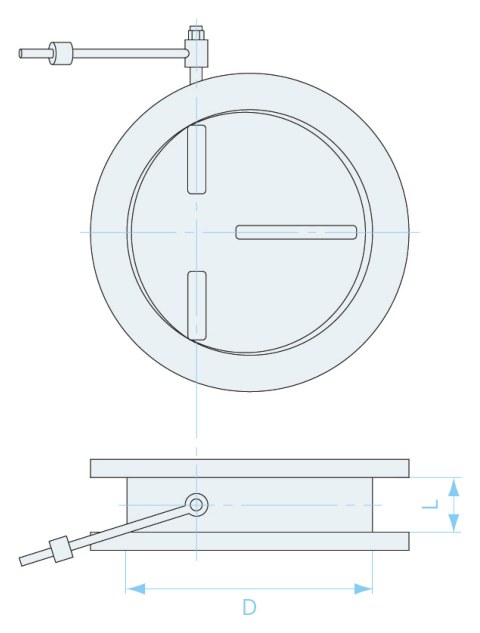

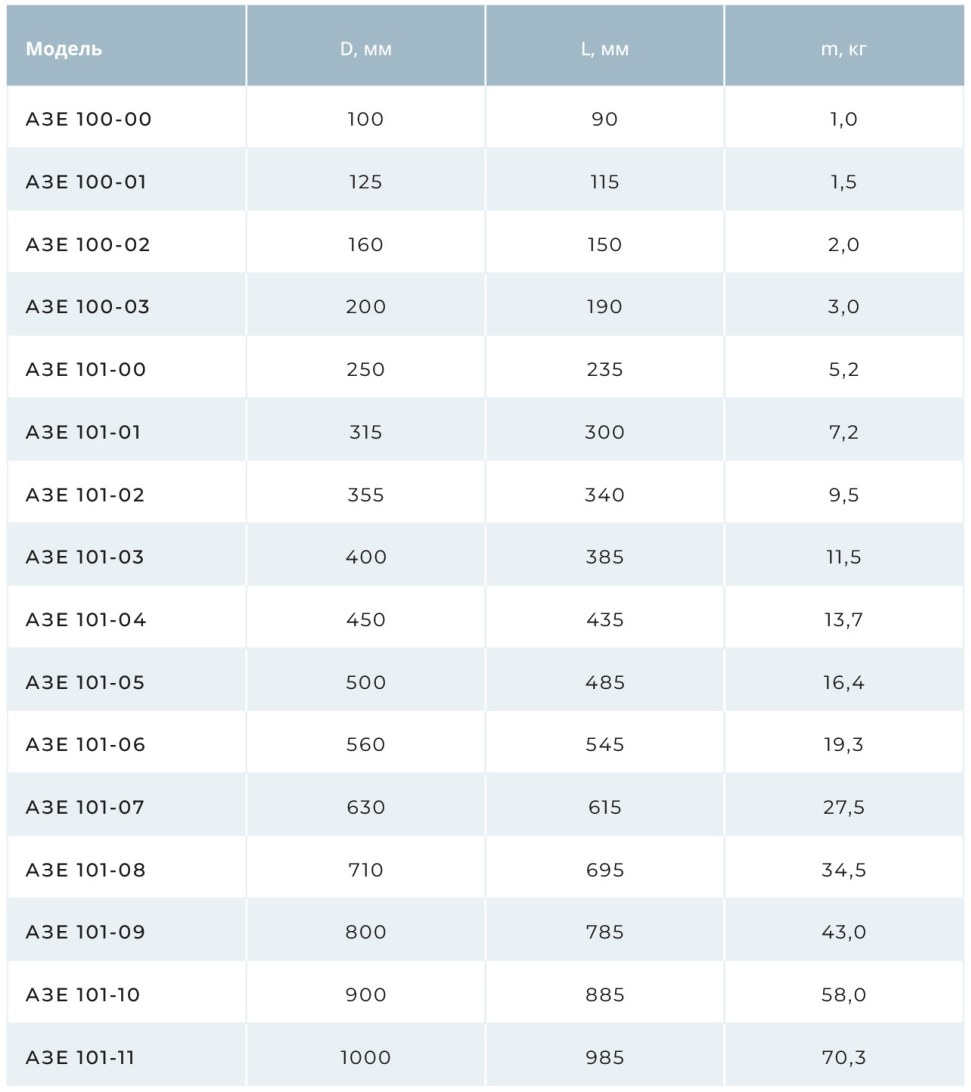

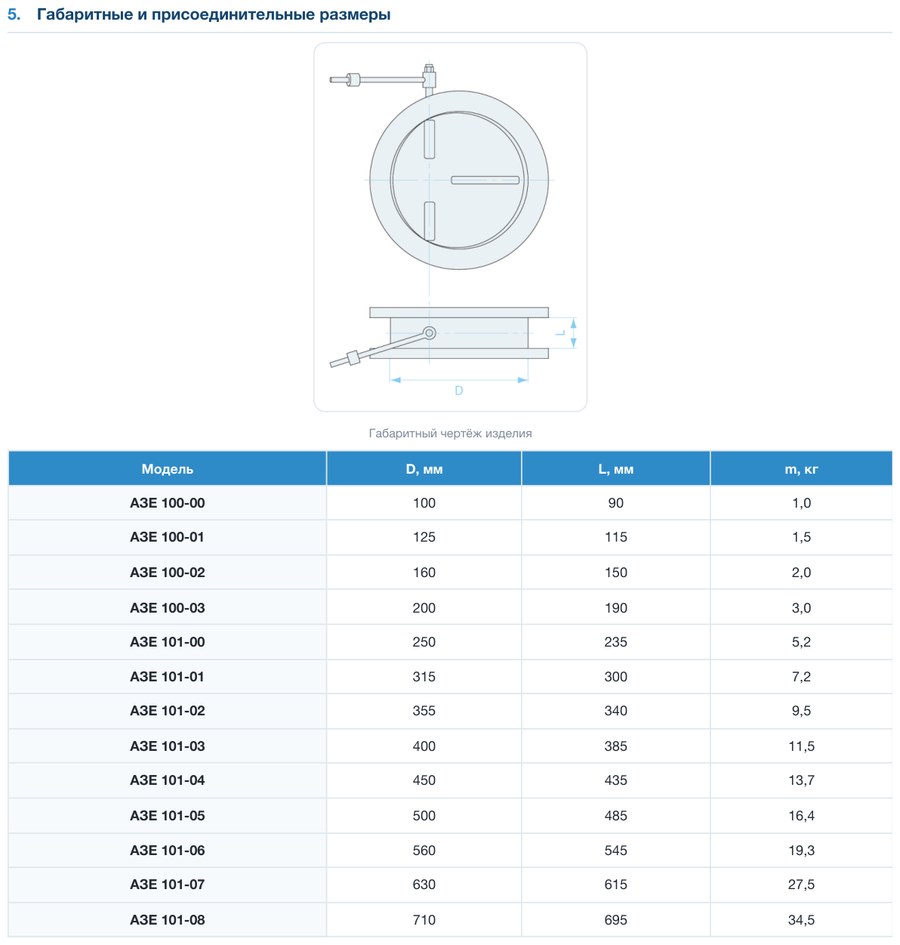

Чертежи и типоразмеры

Нужен расчёт по спецификации?

Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.

Отправить спецификацию
