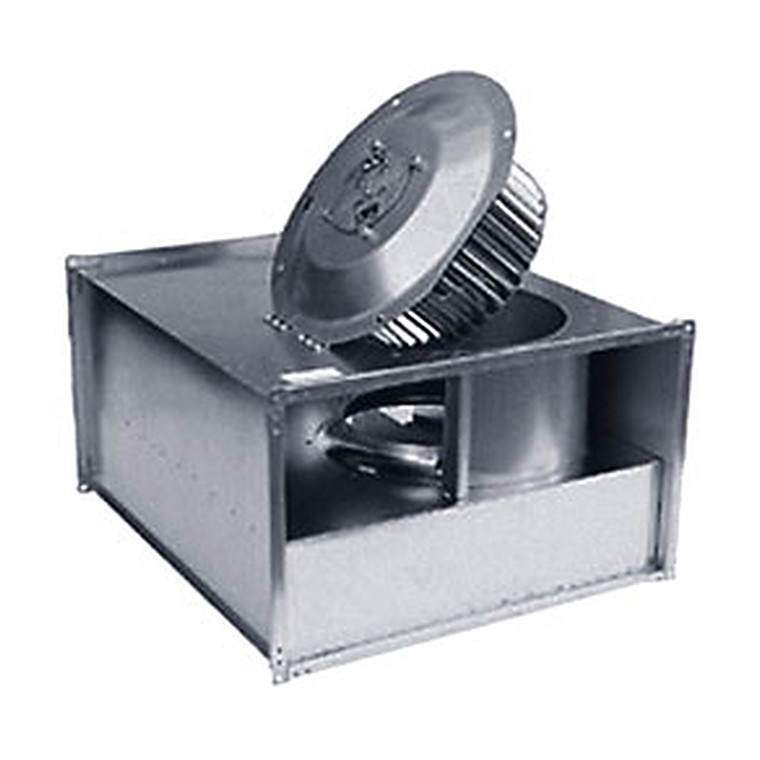

Канальные взрывозащищенные вентиляторы RKX
Вентилятор Ostberg (Арктика). 13 типоразмеров в серии. Взрывозащищённое исполнение. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Канальные взрывозащищенные вентиляторы RKX — оборудование производителя Ostberg для систем вентиляции и кондиционирования.
Конструкция и работа
Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.
Что это даёт
Где применяется
Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.
Как подобрать
Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.
Технические характеристики
| Тип вентилятора | Напря-жение, В/Гц | Ном. мощн., Вт | Ток, А | Частота вращ., об/мин | Макс. t, °C | Размеры, мм | Вес, кг | Схема эл. подкл. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | f | |||||||||
| RKX 500х250 D3 | 400/50 | 500 | 0,92 | 1285 | 40 | 500 | 250 | 543 | 314 | 293 | 532 | 18 | 2ExeIIB+H2Т3 | 15 |
| RKX 500х300 B3 | 400/50 | 800 | 1,54 | 1239 | 40 | 500 | 300 | 543 | 364 | 343 | 562 | 22 | 2ExeIIB+H2Т3 | 15 |
| RKX 600х300 F3 | 400/50 | 1500 | 3,05 | 1343 | 40 | 600 | 300 | 643 | 364 | 343 | 642 | 32 | 2ExeIIB+H2Т3 | 4 |
| RKX 600х350 E3 | 400/50 | 2000 | 4,00 | 1375 | 40 | 600 | 350 | 643 | 414 | 393 | 717 | 43 | 2ExeIIB+H2Т3 | 4 |
| RKX 700х400 B3 | 400/50 | 1400 | 2,50 | 799 | 40 | 700 | 400 | 743 | 468 | 443 | 787 | 50 | 2ExeIIB+H2Т3 | 4 |
Чертёж и присоединительные размеры
Шумовые характеристики
| Тип вентилятора | LpA | LwAtot | LwA | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| дБ(A) | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| RKX 500*250 D3 | К входу | 66 | 73 | 63 | 65 | 66 | 62 | 63 | 65 | 65 | 60 |
| К выходу | 72 | 79 | 63 | 63 | 67 | 70 | 73 | 73 | 72 | 67 | |
| К окружению | 56 | 63 | 38 | 43 | 56 | 57 | 58 | 54 | 49 | 43 | |
| RKX 500*300 B3 | К входу | 66 | 73 | 63 | 68 | 66 | 59 | 64 | 65 | 64 | 58 |
| К выходу | 72 | 79 | 63 | 66 | 68 | 70 | 75 | 72 | 72 | 66 | |
| К окружению | 55 | 62 | 37 | 48 | 56 | 53 | 59 | 52 | 51 | 45 | |
| RKX 600*300 F3 | К входу | 71 | 78 | 66 | 71 | 70 | 65 | 72 | 70 | 69 | 64 |
| К выходу | 79 | 86 | 67 | 70 | 75 | 75 | 80 | 80 | 79 | 74 | |
| К окружению | 60 | 67 | 50 | 54 | 59 | 58 | 63 | 60 | 57 | 52 | |
| RKX 600*350 E3 | К входу | 72 | 79 | 69 | 71 | 70 | 67 | 72 | 72 | 71 | 67 |
| К выходу | 80 | 87 | 71 | 73 | 75 | 78 | 82 | 81 | 80 | 76 | |
| К окружению | 61 | 68 | 48 | 56 | 60 | 58 | 64 | 61 | 60 | 56 | |
| RKX 700*400 B3 | К входу | 66 | 73 | 64 | 65 | 64 | 61 | 67 | 65 | 64 | 58 |
| К выходу | 74 | 81 | 70 | 69 | 72 | 73 | 74 | 74 | 73 | 67 | |
| К окружению | 55 | 62 | 45 | 52 | 52 | 55 | 56 | 53 | 51 | 46 | |
| LwAtot - общий уровень шума (дБ); | |||||||||||
| LwA - уровень шума в октавном диапазоне (дБ); | |||||||||||
| LpA - уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м. | |||||||||||
| Положение на трансформаторе/кривой | 5 | 4 | 3 | 2 | 1 |
|---|---|---|---|---|---|
| 3 фазы, В | 400 | 240 | 185 | 145 | 95 |
Монтаж и схемы подключения
МОНТАЖ, ЭКСПЛУАТАЦИЮ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ НЕОБХОДИМО ВЫПОЛНЯТЬ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ПБ 03-590-03 (ПРАВИЛА УСТРОЙСТВА, МОНТАЖА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ).
Внимание: Перед началом монтажа убедитесь, что все подключаемое оборудование соответствует требованиям взрывобезопасности того помещения, которое обслуживает или где установлено! Вентиляторы необходимо подключать к сети питания, используя термозащитный автомат U-EK 230E, который необходимо размещать за пределами взрывоопасного помещения.
Все вентиляторы поставляются в полностью собранном виде и готовые к подключению.
Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
Электрические параметры должны соответствовать спецификации на табличке вентилятора.
Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности.
Электрическое подключение должно выполняться в соответствии со схемой подключения приведённой на клеммной коробке, согласно маркировке клемм.
Вентиляторы должны быть заземлены.
Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Вентиляторы могут эксплуатироваться во взрывоопасных помещениях, но соединение их с дымоходами недопустимо.
Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что:
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Вентилятор монтируется в любом положении, но клеммная коробка должна оставаться доступной для обслуживания.
Для однофазных моделей применяйте только ступенчатый или тиристорный регулятор, рассчитанный на индуктивную нагрузку.
При перемещении воздуха с температурой выше паспортной ресурс подшипников сокращается — учитывайте это для вытяжки от кухонного оборудования.
