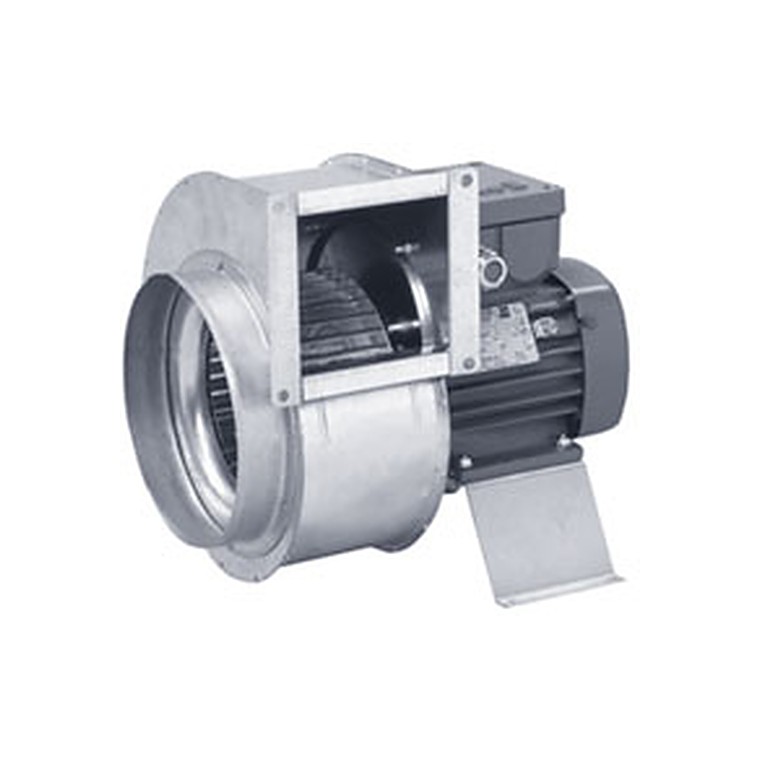

Центробежные взрывозащищенные вентиляторы RFTX
Вентилятор Ostberg (Арктика). 8 типоразмеров в серии. Взрывозащищённое исполнение. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Центробежные взрывозащищенные вентиляторы RFTX — оборудование производителя Ostberg для систем вентиляции и кондиционирования.
Конструкция и работа
Воздух поступает в колесо вдоль оси и выбрасывается радиально в спиральный корпус — так вентилятор создаёт высокое давление и уверенно работает на протяжённую сеть с фильтрами, нагревателями и большим числом отводов.
Что это даёт
Где применяется
Центральные приточные и вытяжные системы, промышленные технологические линии, аспирация, дымоудаление, установки очистки воздуха.
Как подобрать
Подбор ведут по расходу и полному давлению в расчётной точке с запасом 10–15 % на загрязнение фильтров. Уточните положение корпуса и направление выброса, требования по взрывозащите и температуре перемещаемого воздуха.
Технические характеристики
| Тип вентилятора | Напря-жение, В/Гц | Ном. мощн., Вт | Ток, А | Частота вращ., об/мин | Макс. t, °C | Исполнение | Вес, кг | Схема эл. подкл. | |
|---|---|---|---|---|---|---|---|---|---|
| RFTX 140 A | 400/50 | 110 | 0,52 | 1300 | 40 | правое | 7,3 | 2ExeIIТ3 Х | 8 |
| RFTX 140 C | 400/50 | 300 | 0,53 | 2810 | 40 | правое | 7,3 | 2ExeIIТ3 Х | 8 |
| RFTX 160 A | 400/50 | 143 | 0,53 | 1300 | 40 | правое | 7,9 | 2ExeIIТ3 Х | 8 |
| RFTX 160 C | 400/50 | 590 | 0,97 | 2740 | 40 | правое | 9,5 | 2ExeIIТ3 Х | 8 |
| RFTX 200 A | 400/50 | 270 | 0,60 | 1300 | 40 | правое | 9,1 | 2ExeIIТ3 Х | 8 |
| RFTX 200 B | 400/50 | 388 | 0,79 | 1380 | 40 | правое | 10,7 | 2ExeIIТ3 Х | 8 |
| RFTX 200 C | 400/50 | 385 | 0,79 | 1380 | 40 | правое | 11,0 | 2ExeIIТ3 Х | 8 |
Чертёж и присоединительные размеры
Шумовые характеристики
| Тип вентилятора | LpA | LwAtot | LwA | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| дБ(A) | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| RFTX 140 A | К входу | 53 | 57 | 40 | 52 | 52 | 52 | 49 | 46 | 38 | 26 |
| К выходу | 54 | 58 | 44 | 53 | 53 | 52 | 51 | 43 | 37 | 26 | |
| К окружению | 52 | 56 | 30 | 25 | 39 | 47 | 54 | 52 | 40 | 39 | |
| RFTX 140 C | К входу | 72 | 76 | 58 | 65 | 72 | 72 | 67 | 68 | 62 | 56 |
| К выходу | 77 | 81 | 64 | 75 | 76 | 74 | 71 | 72 | 64 | 59 | |
| К окружению | 60 | 64 | 34 | 35 | 51 | 55 | 60 | 60 | 57 | 51 | |
| RFTX 160 A | К входу | 59 | 63 | 50 | 56 | 58 | 57 | 56 | 53 | 47 | 37 |
| К выходу | 60 | 64 | 50 | 56 | 58 | 57 | 59 | 53 | 48 | 40 | |
| К окружению | 53 | 57 | 29 | 28 | 39 | 48 | 52 | 54 | 43 | 40 | |
| RFTX 160 C | К входу | 74 | 78 | 59 | 66 | 74 | 73 | 70 | 69 | 65 | 57 |
| К выходу | 80 | 84 | 71 | 78 | 80 | 77 | 73 | 72 | 67 | 61 | |
| К окружению | 64 | 68 | 43 | 35 | 54 | 58 | 62 | 64 | 62 | 54 | |
| RFTX 200 A | К входу | 64 | 68 | 59 | 60 | 57 | 60 | 63 | 60 | 57 | 49 |
| К выходу | 66 | 70 | 61 | 63 | 61 | 61 | 64 | 60 | 60 | 52 | |
| К окружению | 54 | 58 | 29 | 30 | 43 | 51 | 54 | 54 | 48 | 44 | |
| RFTX 200 B | К входу | 70 | 74 | 62 | 69 | 68 | 63 | 67 | 64 | 61 | 54 |
| К выходу | 72 | 76 | 65 | 71 | 70 | 65 | 68 | 64 | 64 | 57 | |
| К окружению | 56 | 60 | 33 | 32 | 46 | 53 | 56 | 54 | 50 | 47 | |
| RFTX 200 C | К входу | 78 | 82 | 67 | 77 | 80 | 73 | 71 | 67 | 64 | 57 |
| К выходу | 82 | 86 | 68 | 79 | 84 | 75 | 73 | 69 | 66 | 59 | |
| К окружению | 60 | 64 | 38 | 38 | 51 | 56 | 60 | 58 | 55 | 50 | |
| LwAtot - общий уровень шума (дБ); | |||||||||||
| LwA - уровень шума в октавном диапазоне (дБ); | |||||||||||
| LpA - уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м. | |||||||||||

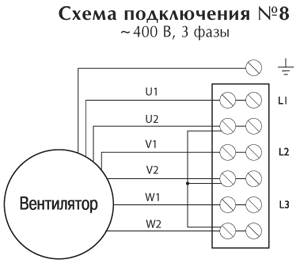

Монтаж и схемы подключения
МОНТАЖ, ЭКСПЛУАТАЦИЮ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ НЕОБХОДИМО ВЫПОЛНЯТЬ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ПБ 03-590-03 (ПРАВИЛА УСТРОЙСТВА, МОНТАЖА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ).
Внимание: Перед началом монтажа убедитесь, что все подключаемое оборудование соответствует требованиям взрывобезопасности того помещения, которое обслуживает или где установлено!
Все вентиляторы поставляются в полностью собранном виде и готовые к подключению.
Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
Электрические параметры должны соответствовать спецификации на табличке вентилятора.
Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности.
Электрическое подключение должно выполняться в соответствии со схемой подключения приведённой на клеммной коробке, согласно маркировке клемм.
Вентиляторы должны быть заземлены.
Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Вентиляторы могут эксплуатироваться во взрывоопасных помещениях, но соединение их с дымоходами недопустимо.
Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что:
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Направление вращения колеса помечено стрелкой — при обратном подключении фаз расход падает в разы.
Проверяйте затяжку болтов и вибрацию после первых 50 часов работы.
Для сетей с абразивной пылью выбирайте исполнение с усиленным колесом.
