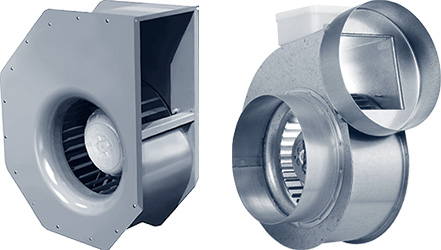

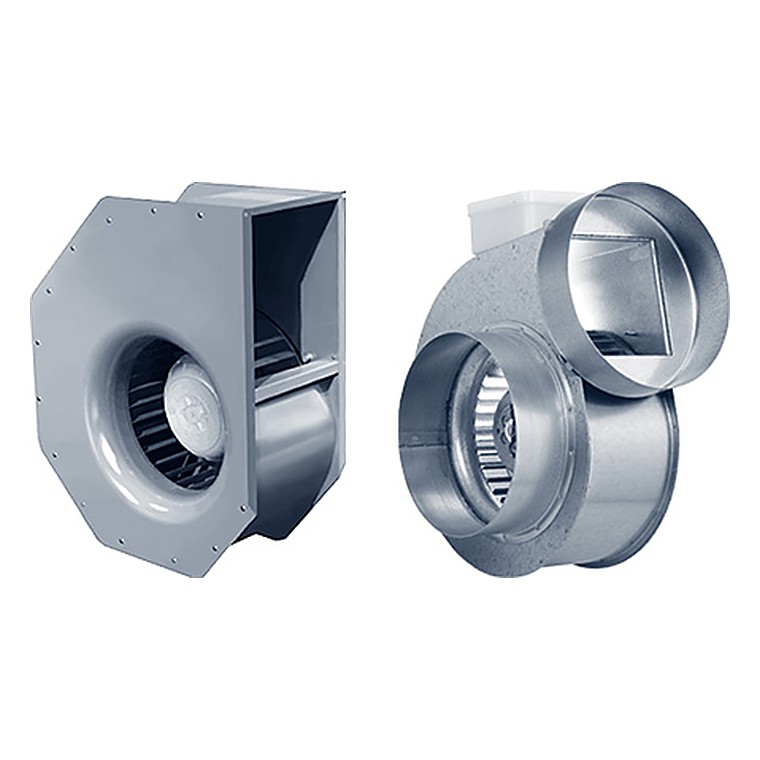

Центробежные вентиляторы RFE 225/250, RFT 250

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог Östberg 2018: вентиляторы RFE (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор Ostberg (Арктика). 6 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Центробежные вентиляторы с односторонним всасыванием RFE/RFT оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми вперед лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается с из оцинкованной стали. Стандартное исполнение вентиляторов - правое. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров4

Напряжение230 / 400 В

Мощность425–690 Вт

Ток0,82–2,92 А

Вес9,6–12,6 кг

Данные производителяобновлено 06.11.2015

Конструкция и работа

Воздух поступает в колесо вдоль оси и выбрасывается радиально в спиральный корпус — так вентилятор создаёт высокое давление и уверенно работает на протяжённую сеть с фильтрами, нагревателями и большим числом отводов.

Установка. Вентиляторы можно устанавливать в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Защита двигателя. Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Высокое давлениеДержит рабочую точку там, где осевые схемы уже не справляются: длинные сети, фильтры, теплообменники.

Устойчивость к засорению сетиПри росте сопротивления расход снижается плавно, без срыва потока.

РесурсПодшипниковый узел рассчитан на непрерывную работу; колесо балансируется в двух плоскостях.

Варианты исполненияРазные положения корпуса и угла выброса позволяют вписать вентилятор в готовую компоновку.

РегулированиеРасход настраивается частотным преобразователем без потерь на дросселирование.

Где применяется

Центральные приточные и вытяжные системы, промышленные технологические линии, аспирация, дымоудаление, установки очистки воздуха.

Как подобрать

Подбор ведут по расходу и полному давлению в расчётной точке с запасом 10–15 % на загрязнение фильтров. Уточните положение корпуса и направление выброса, требования по взрывозащите и температуре перемещаемого воздуха.

Технические характеристики

Модель	Напряжение,	Номинальная	Ток,	Частота	Макс. t,	Вес,	Схема эл.
Модель	В/Гц	мощность, Вт	А	вращ., об/мин	°C	кг	подкл.
RFE 225 DKURFE 225 DKR	230/50	425	1,91	1287	65	9,6	1
RFT 225 DKURFT 225 DKR	400/50	445	0,82	1328	60	9,8	4
RFE 250 BKURFE 250 BKR	230/50	635	2,92	1315	50	12,5	5
RFT 250 BKURFT 250 BKR	400/50	690	1,40	1285	60	12,6	4

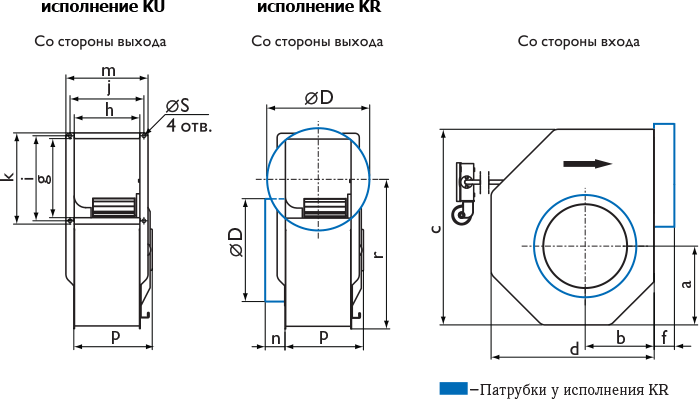

Чертёж и присоединительные размеры

Аэродинамические характеристики

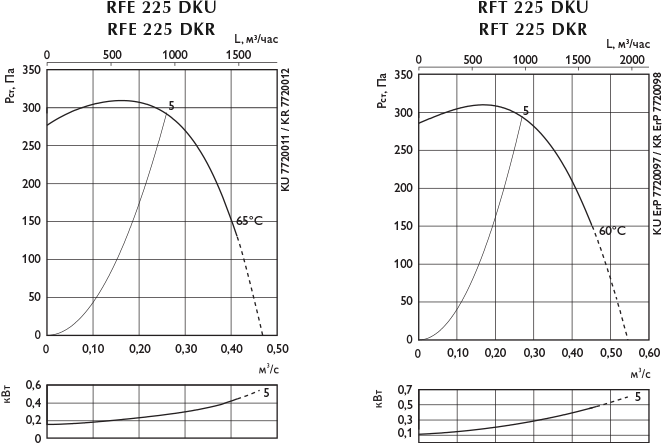

Аэродинамическая характеристика — RFE 225 D

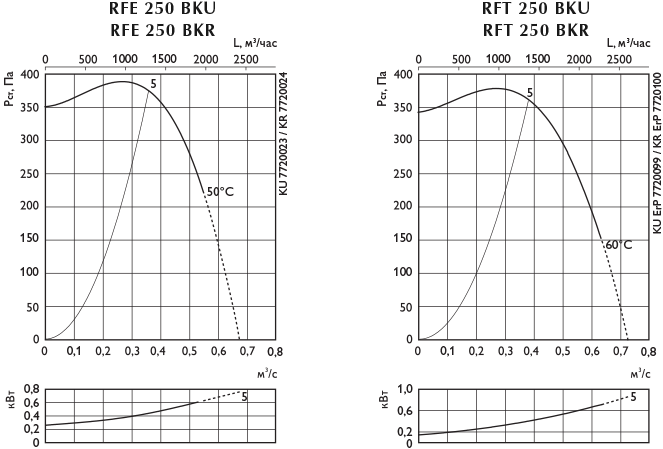

Аэродинамическая характеристика — RFE 250 B

Шумовые характеристики

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
RFE 225 DKURFE 225 DKR	К входу	68	75	56	61	65	63	72	70	68	63
	К выходу	71	78	57	62	68	69	74	71	70	65
	К окружению	66	73	42	47	61	63	69	68	65	60
RFT 225 DKURFT 225 DKR	К входу	68	75	55	59	65	63	72	70	68	63
	К выходу	69	76	57	60	68	67	71	70	69	63
	К окружению	66	73	50	48	61	63	69	68	65	60
RFE 250 BKURFE 250 BKR	К входу	71	78	61	65	73	67	73	71	70	64
	К выходу	73	80	63	68	71	73	74	74	74	67
	К окружению	67	74	45	52	65	65	70	69	67	59
RFT 250 BKURFT 250 BKR	К входу	70	77	61	66	68	67	73	70	69	64
	К выходу	73	80	63	64	70	72	74	74	74	67
	К окружению	66	73	44	50	62	65	69	68	66	59

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов. Вентиляторы должны быть заземлены. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

В случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт). Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
