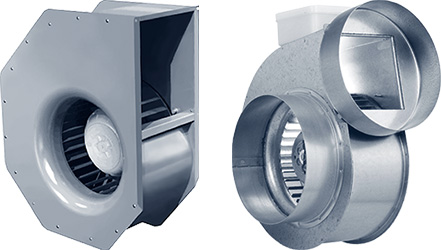

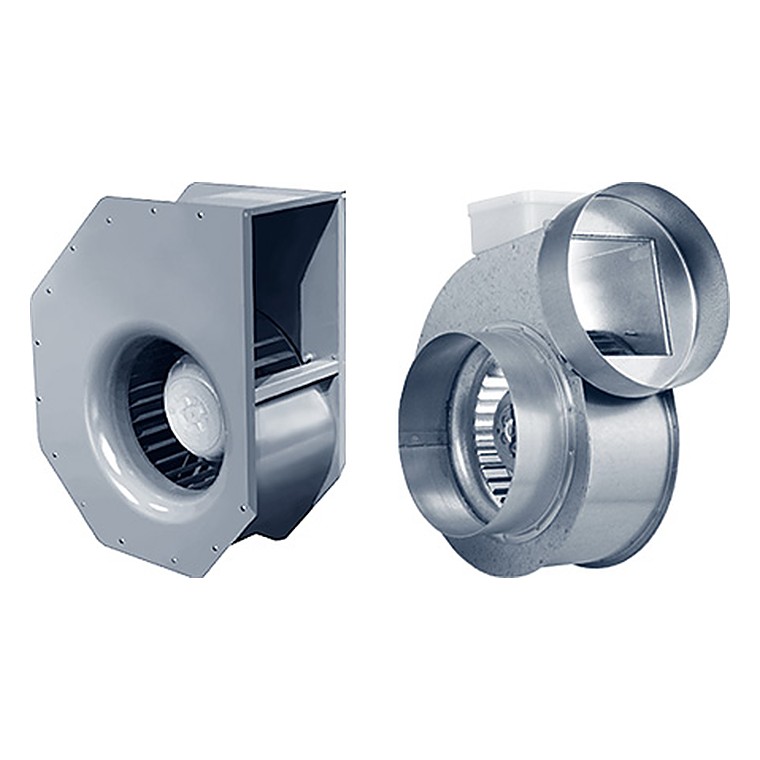

Центробежные вентиляторы RFE 280/315, RFT 280/315
Вентилятор Ostberg (Арктика). 6 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Центробежные вентиляторы с односторонним всасыванием RFE/RFT оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми вперед лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается с из оцинкованной стали. Стандартное исполнение вентиляторов - правое. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.
Конструкция и работа
Воздух поступает в колесо вдоль оси и выбрасывается радиально в спиральный корпус — так вентилятор создаёт высокое давление и уверенно работает на протяжённую сеть с фильтрами, нагревателями и большим числом отводов.
- Установка. Вентиляторы можно устанавливать в любом положении.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
- Защита двигателя. Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.
- Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Центральные приточные и вытяжные системы, промышленные технологические линии, аспирация, дымоудаление, установки очистки воздуха.
Как подобрать
Подбор ведут по расходу и полному давлению в расчётной точке с запасом 10–15 % на загрязнение фильтров. Уточните положение корпуса и направление выброса, требования по взрывозащите и температуре перемещаемого воздуха.
Технические характеристики
| Модель | Напряжение, | Номинальная | Ток, | Частота | Макс. t, | Вес, | Схема эл. |
|---|---|---|---|---|---|---|---|
| В/Гц | мощность, Вт | А | вращ., об/мин | °C | кг | подкл. | |
| RFE 280 FKURFE 280 FKR | 230/50 | 1196 | 5,48 | 1400 | 60 | 22,0 | 5 |
| RFT 280 FKURFT 280 FKR | 400/50 | 1496 | 2,81 | 1400 | 55* | 21,4 | 4 |
| RFE 315 EKURFE 315 EKR | 230/50 | 1830 | 8,51 | 1200 | 50 | 28,2 | 5 |
| RFT 315 EKURFT 315 EKR | 400/50 | 2026 | 4,10 | 1400 | 50* | 27,0 | 4 |
| * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у RFT 280 F** – 45°С, RFT 315 E** – 40°С. | |||||||
Шумовые характеристики
| Модель | LpA | LwA | LwA | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| дБ(A) | tot | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| RFE 280 FKURFE 280 FKR | К входу | 74 | 81 | 63 | 67 | 71 | 68 | 77 | 76 | 74 | 70 |
| К выходу | 77 | 84 | 68 | 69 | 74 | 76 | 79 | 79 | 78 | 72 | |
| К окружению | 72 | 79 | 49 | 56 | 64 | 68 | 75 | 74 | 69 | 65 | |
| RFT 280 FKURFT 280 FKR | К входу | 73 | 80 | 64 | 67 | 69 | 66 | 76 | 74 | 73 | 68 |
| К выходу | 76 | 83 | 66 | 68 | 74 | 75 | 78 | 77 | 77 | 71 | |
| К окружению | 72 | 79 | 48 | 57 | 65 | 68 | 76 | 74 | 70 | 65 | |
| RFE 315 EKURFE 315 EKR | К входу | 75 | 82 | 68 | 72 | 74 | 70 | 78 | 76 | 75 | 69 |
| К выходу | 80 | 87 | 70 | 71 | 76 | 79 | 83 | 80 | 78 | 72 | |
| К окружению | 73 | 80 | 52 | 61 | 66 | 71 | 77 | 74 | 70 | 63 | |
| RFT 315 EKURFT 315 EKR | К входу | 78 | 85 | 68 | 72 | 73 | 71 | 81 | 79 | 78 | 72 |
| К выходу | 82 | 89 | 74 | 74 | 79 | 81 | 85 | 83 | 81 | 76 | |
| К окружению | 74 | 81 | 53 | 61 | 66 | 72 | 79 | 75 | 73 | 66 | |
| LwA tot - общий уровень шума, дБ(А); | |||||||||||
| LwA - уровень шума в октавном диапазоне, дБ(А); | |||||||||||
| LpA - уровень звукового давления на расстоянии 3 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А). | |||||||||||
Монтаж и схемы подключения
Монтаж Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов. Вентиляторы должны быть заземлены. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.
В случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт). Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

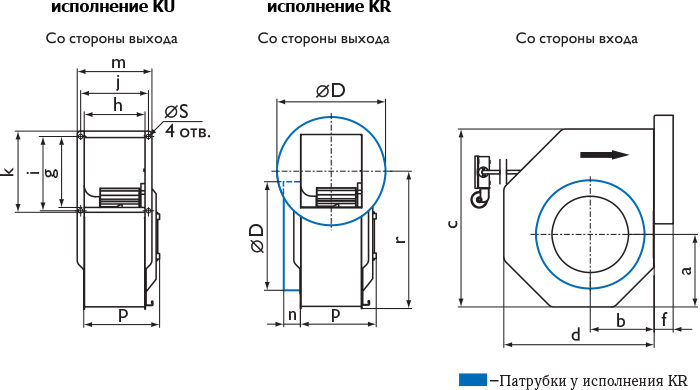

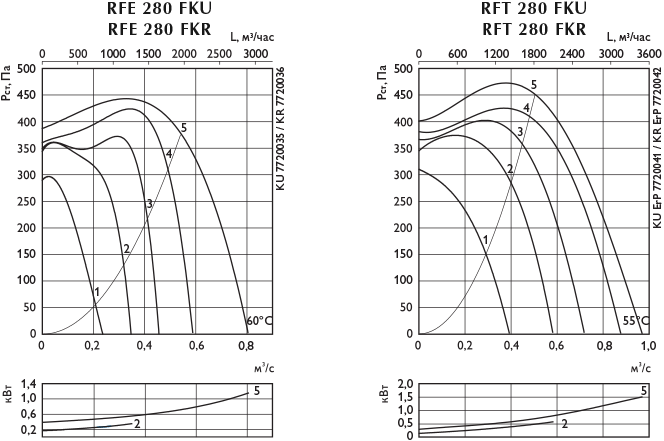

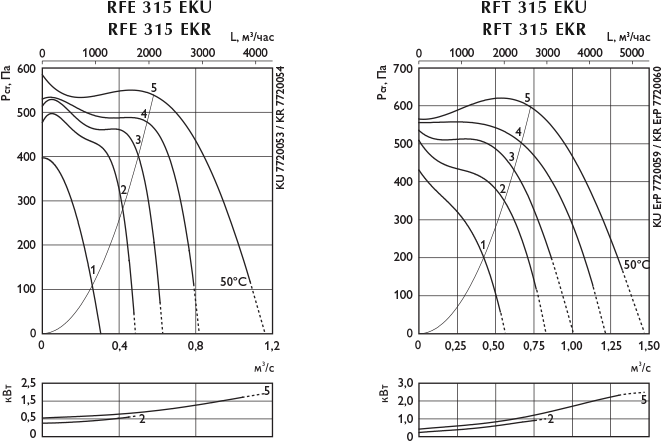

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Направление вращения колеса помечено стрелкой — при обратном подключении фаз расход падает в разы.
Проверяйте затяжку болтов и вибрацию после первых 50 часов работы.
Для сетей с абразивной пылью выбирайте исполнение с усиленным колесом.
