Вентиляторы типа ВР 280-46 ДУ применяются в стационарных аварийных системах вытяжной вентиляции для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы помещения. Вентиляторы могут перемещать газовоздушные смеси с температурой до 600оС в течение 120 минут.
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные
Характеристики
Мощность двигателя0,12—45 кВт
СтранаРоссия
СертификатС-RU.МЛ20.В.01049
Технические условияТУ 4861-010-57375659-2004
Температура средыдо +40оС
Полное давление80—2750 Па
Производительность350—41 000 м³/ч
ТипРадиальный вентилятор дымоудаления
БрендВЭЛТ
Подробно
Описание

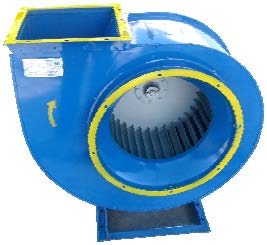

ВР 280-46 ДУ (аналог ВЦ 14-46 ДУ; ВР 300-45 ДУ; ВПВ-СД ДУ) — радиальный вентилятор дымоудаления производства ВЭЛТ. Низкого и среднего давления Одностороннего всасывания Корпус спиральный поворотный Количество лопаток - 32 Направление вращения - правое и левое
Производительность350—41 000 м³/ч
Полное давление80—2750 Па
Мощность двигателя0,12—45 кВт
Технические условияТУ 4861-010-57375659-2004
Сертификат соответствияС-RU.МЛ20. В.01049
Температура средыдо +40оС
ПроизводительВЭЛТ, Россия
Конструкция и исполнения
Низкого и среднего давления
Одностороннего всасывания
Корпус спиральный поворотный
Количество лопаток - 32
Направление вращения - правое и левое
Что это даёт
Работа в дыму 400 и 600 °CКонструкция и подшипниковый узел рассчитаны на удаление продуктов горения: вентилятор сохраняет работоспособность не менее двух часов при нормируемой температуре.
Двигатель вынесен из потокаВ исполнениях дымоудаления двигатель охлаждается наружным воздухом, а вал защищён теплоизолирующей вставкой — это и даёт нормируемое время работы.
Сертификат пожарной безопасностиВентилятор поставляется с сертификатом соответствия требованиям пожарной безопасности — документ принимают органы экспертизы и надзора.
Совместимость с автоматикойПуск от системы противопожарной автоматики, щиты управления и клапаны дымоудаления подбираются в один комплект.
Где применяется
системы вытяжной противодымной вентиляции жилых, общественных и производственных зданий
дымоудаление из коридоров, холлов и путей эвакуации
подземные и надземные автостоянки
аварийная вентиляция технологических помещений
Технические характеристики
Типоразмер
Двигатель
Мощность, кВт
Обороты, об/мин
Производительность, м³/ч
Давление при 20 °C, Па
Давление при 400 °C, Па
Давление при 600 °C, Па
ВР 280-46-2,0 ДУ Исполнение 1 Дн=1,0
АИР56А4
0,12
1500
350-650
260-300
120-130
80-90
ВР 280-46-2,0 ДУ Исполнение 1 Дн=1,0
АИР56В4
0,18
1500
600-1000
260-300
120-130
80-90
ВР 280-46-2,0 ДУ Исполнение 1 Дн=1,0
АИР63А4
0,25
1500
900-1350
280-320
125-140
85-105
ВР 280-46-2,0 ДУ Исполнение 1 Дн=1,0
АИР63В4
0,37
1500
950-1750
280-360
125-150
85-120
ВР 280-46-2,0 ДУ Исполнение 1 Дн=1,0
АИР63В2
0,55
3000
700-1000
790-850
340-360
280-300
ВР 280-46-2,0 ДУ Исполнение 1 Дн=1,0
АИР71А2
0,75
3000
800-1200
900-1000
395-470
330-365
ВР 280-46-2,0 ДУ Исполнение 1 Дн=1,0
АИР71В2
1,1
3000
1000-1700
1000-1200
480-530
370-400
ВР 280-46-2,0 ДУ Исполнение 1 Дн=1,0
АИР80А2
1,5
3000
1600-2200
1200-1250
530-540
400-410
ВР 280-46-2,0 ДУ Исполнение 1 Дн=1,0
АИР80В2
2,2
3000
2200-3700
1250-1300
540-570
410-425
ВР 280-46-2,5ДУ Исполнение 1 Дн=1,0
АИР63В4
0,37
1500
1000-1400
380-440
170-210
100-160
ВР 280-46-2,5ДУ Исполнение 1 Дн=1,0
АИР71А4
0,55
1500
1400-2100
450-500
205-230
150-170
ВР 280-46-2,5ДУ Исполнение 1 Дн=1,0
АИР71В4
0,75
1500
1300-2250
450-510
205-235
150-175
ВР 280-46-2,5ДУ Исполнение 1 Дн=1,0
АИР80А2
1,5
3000
1800-2100
1600-1700
660-680
460-480
ВР 280-46-2,5ДУ Исполнение 1 Дн=1,0
ВР 280-46-2,5ДУ Исполнение 1 Дн=1,0
АИР80В2
2,2
3000
2000-2500
1700-1900
680-840
550-650
ВР 280-46-2,5ДУ Исполнение 1 Дн=1,0
АИР90L2
3,0
3000
2400-3300
1800-1950
800-900
600-660
ВР 280-46-2,5ДУ Исполнение 1 Дн=1,0
АИР100S2
4,0
3000
3450-4300
1900-1950
860-900
650-660
ВР 280-46-2,5ДУ Исполнение 1 Дн=1,0
АИР100L2
5,5
3000
4350-4450
1950-2000
900-930
660-690
ВР 280-46-4,0 ДУ Исполнение 1 Дн=1,0
АИР80В6
1,1
1000
2600-3500
500-570
230-250
195-220
ВР 280-46-4,0 ДУ Исполнение 1 Дн=1,0
АИР90L6
1,5
1000
3500-4500
550-620
240-270
215-250-
ВР 280-46-4,0 ДУ Исполнение 1 Дн=1,0
АИР100L6
2,2
1000
4500-6600
550-630
240-280
215-255
ВР 280-46-4,0 ДУ Исполнение 1 Дн=1,0
5А112МА6
3,0
1000
6500-7600
710-700
320-310
285-280
ВР 280-46-4,0 ДУ Исполнение 1 Дн=1,0
АИР100S4
3,0
1500
3000-4500
1090-1250
490-550
395-450
ВР 280-46-4,0 ДУ Исполнение 1 Дн=1,0
АИР100L4
4,0
1500
2950-5500
1120-1450
500-630
400-510
ВР 280-46-4,0 ДУ Исполнение 1 Дн=1,0
5А112М4
5,5
1500
5200-7500
1320-1520
600-700
480-540
ВР 280-46-4,0 ДУ Исполнение 1 Дн=1,0
АИР132S4
7,5
1500
7500-9500
1320-1550
600-705
480-545
ВР 280-46-4,0 ДУ Исполнение 1 Дн=1,0
АИРМ132М4
11,0
1500
8500-11500
1520-1600
700-750
540-570
ВР 280-46-8,0 ДУ Исполнение 1 Дн=1,0
АИР160М8
11,0
750
16300-18500
1200-1250
530-540
420-430
ВР 280-46-8,0 ДУ Исполнение 1 Дн=1,0
АИР180М8
15,0
750
19300-23500
1330-1470
560-610
450-500
ВР 280-46-8,0 ДУ Исполнение 1 Дн=1,0
5А200М8
18,5
750
24000-27900
1490-1520
620-630
510-520
ВР 280-46-8,0 ДУ Исполнение 1 Дн=1,0
5А200L8
22,0
750
29000-32500
1530-1600
635-645
525-535
ВР 280-46-8,0 ДУ Исполнение 1 Дн=1,0
5А225М8
30,0
750
33000-41000
1630-1650
660-670
540-550
ВР 280-46-8,0 ДУ Исполнение 1 Дн=1,0
5А200L6
30,0
1000
20000-26500
2230-2450
950-1000
750-780
ВР 280-46-8,0 ДУ Исполнение 1 Дн=1,0
5А225М6
37,0
1000
25500-31500
2500-2650
1080-1130
860-910
ВР 280-46-8,0 ДУ Исполнение 1 Дн=1,0
5АМ250S6
45,0
1000
31500-37500
2600-2750
1100-1160
900-940
ВР 280-46-5,0 ДУ Исполнение 1 Дн=1,0
5А112МА6
3,0
1000
5400-7000
850-940
370-420
280-330
ВР 280-46-5,0 ДУ Исполнение 1 Дн=1,0
5А112МВ6
4,0
1000
6000-8400
950-1050
425-470
340-360
ВР 280-46-5,0 ДУ Исполнение 1 Дн=1,0
АИРМ132S6
5,5
1000
8900-11500
1050-1120
470-490
360-380
ВР 280-46-5,0 ДУ Исполнение 1 Дн=1,0
АИРМ132М6
7,5
1000
12000-14000
1150-1160
495-510
385-395
ВР 280-46-5,0 ДУ Исполнение 1 Дн=1,0
АИР160S6
11,0
1000
14000-16000
1250-1270
570-580
420-430
ВР 280-46-5,0 ДУ Исполнение 1 Дн=1,0
АИР132S4
7,5
1500
8500-11000
1900-2150
850-950
720-780
ВР 280-46-5,0 ДУ Исполнение 1 Дн=1,0
АИРМ132М4
11,0
1500
9500-11000
2200-2350
980-1040
785-810
ВР 280-46-5,0 ДУ Исполнение 1 Дн=1,0
АИР160S4
15,0
1500
11000-14500
2300-2500
805-1100
800-840
ВР 280-46-5,0 ДУ Исполнение 1 Дн=1,0
АИР160М4
18,5
1500
15000-17000
2500-2550
1100-1130
840-850
Показаны 44 строк из 55 — полные таблицы в техническом листе.
Двигатель
Мощность, кВт
Обороты, об/мин
Производительность, м³/ч
Давление при 20 °C, Па
Давление при 400 °C, Па
Давление при 600 °C, Па
Масса, кг
АИР71А6
0,37
1000
1200-2000
280-310
120-130
80-105
АИР71В6
0,55
1000
1500-3000
330-400
140-160
120-140
АИР80А6
0,75
1000
1600-4000
460-600
190-270
170-220
АИР80В6
1,1
1000
2000-4000
400-600
160-270
160-220
30
АИР80А4
1,1
1500
2000-2700
740-800
340-360
260-280
АИР80В4
1,5
1500
2700-3700
810-850
365-375
285-290
АИР90L4
2,2
1500
3800-4900
850-870
365-380
290-300
АИР100S4
3,0
1500
4500-5500
900-920
390-410
305-315
42
Габаритные и присоединительные размеры

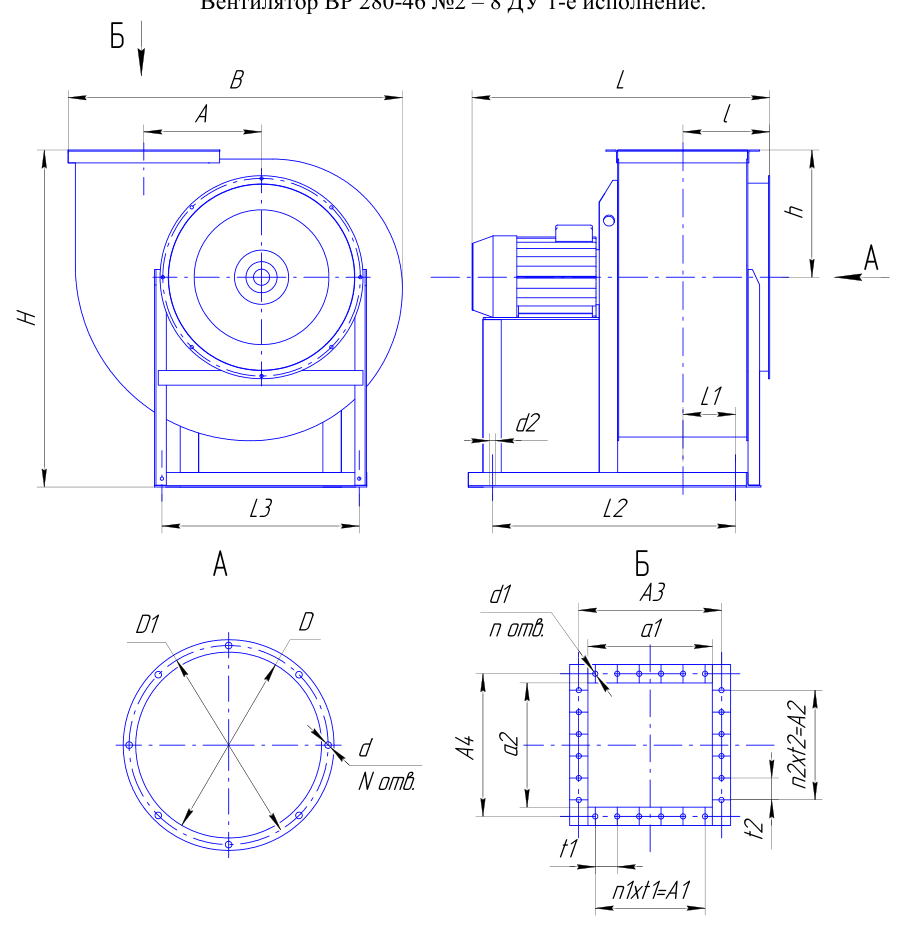

Габаритные и присоединительные размеры — ВР 280-46 ДУ (аналог ВЦ 14-46 ДУ; ВР 300-45 ДУ; ВПВ-СД ДУ). Открыть в полном размере
вент
В
А
А1
А2
А3
А4
а1
а2
Lmax
l
h
Hmax
L1
2
383
140
100
100
170
170
140
140
500
132
150
410
32
2,5
475
163
100
100
200
200
175
175
620
152
185
515
6
3,15
602
220
200
200
245
245
220
220
630
176
228
630
47
4
740
270
200
200
300
300
270
270
855
205
277
810
92
5
915
330
300
300
380
380
350
350
1000
245
339
985
147
6,3
1143
420
400
400
470
470
441
441
1300
290
420
1215
150
8
1446
530
600
600
600
600
560
560
1590
380
533
1330
200
Как подобрать
подбирайте по расчёту противодымной вентиляции: расход дымовых газов, сопротивление сети и нормируемая температура (400 или 600 °C)
проверьте требуемое время работы: 60 или 120 минут — от этого зависит исполнение
учтите, что производительность при 400 и 600 °C ниже, чем при 20 °C — в таблице приведены обе величины
к вентилятору подберите клапан дымоудаления, щит управления и, при необходимости, монтажный стакан
Монтаж и эксплуатация
монтаж строго по проекту противодымной вентиляции, с обеспечением доступа для обслуживания
кабельные линии питания и управления выполняются огнестойкими
после монтажа проводятся приёмо-сдаточные испытания с замером фактических расходов
периодические проверки работоспособности — не реже одного раза в год
Вентиляторы типа ВР 280-46 ДУ применяются в стационарных аварийных системах вытяжной вентиляции для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы помещения. Вентиляторы могут перемещать газовоздушные смеси с температурой до 600оС в течение 120 минут.
Важно знать
Дымоудаление — не «обычный вентилятор»
Замена вентилятора дымоудаления на общепромышленный недопустима: при пожаре теряется нормируемое время работы, а объект не проходит проверку надзорных органов.
Документация. Технический лист с полными таблицами и чертежами — ВР 280-46 ДУ (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
