Вентиляторы предназначены, в зависимости от типа вентилятора, для удаления из помещений промышленных и общественных зданий образующихся при пожаре дымовоздушных смесей с температурой 400-600 ºС и других невзрывоопасных газовоздушных смесей
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные
Характеристики
СтранаРоссия
СертификатС-RU.ПБ25.В.01787
Технические условияТУ 4861-043-57375659-2012
Температура средыот минус 40 °С до плюс 40 °С
Мощность двигателя0,12—37 кВт
Полное давление35—1650 Па
Производительность700—72 000 м³/ч
Типоразмерный рядВКР-3,15 … ВКР-12,5 (13 исп.)
ТипКрышный вентилятор дымоудаления
БрендВЭЛТ
Подробно
Описание

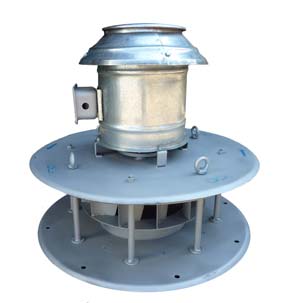

Вентилятор ВКР ДУ — крышный вентилятор дымоудаления производства ВЭЛТ. Применяются в аварийных системах вытяжной вентиляции подземных гаражей, производственных, общественных, жилых, административных и других помещений. Вентиляторы предназначены, в зависимости от типа вентилятора, для удаления из помещений промышленных и общественных зданий образующихся при пожаре дымовоздушных смесей с температурой 400-600 ºС и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества, не выше агрессивности воздуха, а температура не выше + 50 ºС, которые не содержат липких веществ и волокнистых материалов, в которых содержание пыли и других твердых примесей не более 100 мг/м3 в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 и устанавливаются на кровле.
Конструкция и исполнения
Низкого давления
Одностороннего всасывания
Назад загнутые лопатки
Количество лопаток – 12 (13)
коррозионно-стойкие из нержавеющей стали
взрывозащищенные из разнородных материалов
Что это даёт
Удаление дыма с кровлиВентилятор устанавливается на кровле и выбрасывает продукты горения вверх, не создавая опасных зон у стен здания.
Нормируемое время работыКонструкция рассчитана на работу не менее двух часов при 400 °C и при 600 °C — в зависимости от исполнения.
Комплект под противодымную системуК вентилятору подбираются клапан ВКР, монтажный стакан, поддон и щит управления с пуском от пожарной автоматики.
Пожарный сертификатПоставляется с сертификатом соответствия требованиям пожарной безопасности.
Где применяется
противодымная вытяжная вентиляция зданий любого назначения
дымоудаление из коридоров, атриумов и путей эвакуации
подземные автостоянки и паркинги
аварийные системы вытяжки производственных помещений
Технические характеристики
Типоразмер
Двигатель
Мощность, кВт
Обороты, об/мин
Производительность, м³/ч
Давление при 20 °C, Па
Давление при 400 °C, Па
Давление при 600 °C, Па
Уровень звука, дБ
ВКР-3,15 ДУ Дн=1,0
АИР63В6
0,25
1000
700-1500
100-0
45-0
40-0
84
ВКР-3,15 ДУ Дн=1,0
АИР71А6
0,37
1000
800-1600
110-0
50-0
45-0
84
ВКР-3,15 ДУ Дн=1,0
АИР56А4
0,12
1500
1300-2200
200-0
95-0
90-0
88
ВКР-3,15 ДУ Дн=1,0
АИР63А4
0,25
1500
1500-2300
220-0
110-0
100-0
88
ВКР-3,15 ДУ Дн=1,0
АИР63В4
0,37
1500
1500-2400
220-0
110-0
100-0
88
ВКР-3,55 ДУ Дн=1,0
АИР71А6
0,37
1000
1000-1200
200-0
100-0
90-0
85
ВКР-3,55 ДУ Дн=1,0
АИР56В4
0,18
1500
700-2400
260-0
130-0
110-0
90
ВКР-3,55 ДУ Дн=1,0
АИР63А4
0,25
1500
800-3000
260-0
130-0
110-0
90
ВКР-3,55 ДУ Дн=1,0
АИР63В4
0,37
1500
2000-3900
290-0
145-0
115-0
90
ВКР-3,55 ДУ Дн=1,0
АИР71А4
0,55
1500
2000-3900
290-0
145-0
115-0
90
ВКР-4,0 ДУ Дн=1,0
АИР71А6
0,37
1000
1500-2900
170-0
70-0
35-0
87
ВКР-4,0 ДУ Дн=1,0
АИР71В6
0,55
1000
1500-3000
170-0
70-0
35-0
87
ВКР-4,0 ДУ Дн=1,0
АИР80А6
0,75
1000
1600-3000
170-0
70-0
35-0
87
ВКР-4,0 ДУ Дн=1,0
АИР71А4
0,55
1500
1100-4600
340-0
150-0
115-0
92
ВКР-4,0 ДУ Дн=1,0
АИР71В4
0,75
1500
2700-5000
370-0
170-0
130-0
92
ВКР-4,5 ДУ Дн=1,0
АИР71А6
0,37
1000
2200-4300
180-0
70-0
35-0
84
ВКР-4,5 ДУ Дн=1,0
АИР71В4
0,75
1500
3500-6850
430-0
180-0
140-0
84
ВКР-4,5 ДУ Дн=1,0
АИР80А4
1,1
1500
4400-7000
430-0
180-0
140-0
95
ВКР-5,0 ДУ Дн=1,0
АИР71В6
0,55
1000
1500-5800
225-0
80-0
40-0
88
ВКР-5,0 ДУ Дн=1,0
АИР80А6
0,75
1000
2800-6500
250-0
100-0
55-0
88
ВКР-5,0 ДУ Дн=1,0
АИР80В6
1,1
1000
3100-6500
280-0
110-0
60-0
88
ВКР-5,0 ДУ Дн=1,0
АИР80В4
1,5
1500
5200-6500
640-0
300-0
260-0
95
ВКР-5,0 ДУ Дн=1,0
АИР90L4
2,2
1500
5400-8550
640-0
300-0
260-0
95
ВКР-6,3 ДУ Дн=1,0
АИР90L6
1,5
1000
5500-12200
380-0
180-0
100-0
98
ВКР-6,3 ДУ Дн=1,0
АИР100L6
2,2
1000
6000-13500
430-0
205-0
130-0
98
ВКР-6,3 ДУ Дн=1,0
5А112МА6
3,0
1000
8000-14000
430-0
205-0
130-0
98
ВКР-6,3 ДУ Дн=1,0
АИР112М4
5,5
1500
8900-16500
980-0
470-0
400-0
102
ВКР-6,3 ДУ Дн=1,0
АИРM132S4
7,5
1500
8900-16500
980-0
470-0
400-0
102
ВКР-7,1 ДУ Дн=1,0
5А112МВ8
3,0
750
3100-13000
270-0
140-0
60-0
96
ВКР-7,1 ДУ Дн=1,0
АИРM132S8
4,0
750
4000-14000
270-0
140-0
60-0
98
ВКР-7,1 ДУ Дн=1,0
АИР100L6
2,2
1000
4000-16000
450-0
220-0
130-0
102
ВКР-7,1 ДУ Дн=1,0
5А112МА6
3,0
1000
4250-17500
500-0
250-0
160-0
102
ВКР-7,1 ДУ Дн=1,0
А112МВ6
4,0
1000
4250-17500
500-0
250-0
160-0
102
ВКР-7,1 ДУ Дн=1,0
АИРM132S4
7,5
1500
12000-24000
1000-0
490-0
380-0
108
ВКР-7,1 ДУ Дн=1,0
АИРМ132М4
11,0
1500
12000-24000
1000-0
490-0
380-0
108
ВКР-9,0 ДУ Дн=1,0
АИРM132S8
4,0
750
14000-28000
450-0
220-0
130-0
98
ВКР-9,0 ДУ Дн=1,0
АИРM132М8
5,5
750
14000-28000
450-0
220-0
130-0
98
ВКР-9,0 ДУ Дн=1,0
5А160S8
7,5
750
14000-28000
450-0
220-0
130-0
98
ВКР-9,0 ДУ Дн=1,0
АИРM132М6
7,5
1000
36000-38500
840-0
420-0
330-0
106
ВКР-9,0 ДУ Дн=1,0
5А160S6
11,0
1000
20000-39000
840-0
420-0
330-0
106
ВКР-5,6 ДУ Дн=1,0
АИР80А6
0,75
1000
5600-5900
350-0
140-0
60-0
90
ВКР-5,6 ДУ Дн=1,0
АИР80В6
1,1
1000
5700-7500
350-0
140-0
60-0
90
ВКР-5,6 ДУ Дн=1,0
АИР90L4
2,2
1500
5800-12000
750-0
340-0
280-0
96
ВКР-5,6 ДУ Дн=1,0
АИР100
3,0
1500
5800-12000
750-0
340-0
280-0
96
Показаны 44 строк из 64 — полные таблицы в техническом листе.
расход и давление берутся из расчёта противодымной вентиляции, а не из общеобменного расчёта
уточните нормируемую температуру и время работы: 400 °C / 600 °C, 60 или 120 минут
закажите монтажный стакан по размеру проёма и клапан ВКР для перекрытия шахты
проверьте, что щит управления обеспечивает пуск от сигнала пожарной автоматики и ручной пуск
Монтаж и эксплуатация
монтаж на стакан с гидроизоляцией узла прохода через кровлю
кабельные линии — огнестойкие, с сохранением работоспособности при пожаре
после монтажа — испытания с замером фактического расхода на всех режимах
обеспечьте безопасный доступ на кровлю для периодических проверок
Температура окружающей среды от -40 ºС до +40 ºС. Климат умеренный, 2-ая категория размещения. Время работы: не менее 2-х часов при температуре +400 ºС, не менее 2-х часов при температуре +600 ºС.
Важно знать
Проверки — не реже раза в год
Работоспособность систем противодымной вентиляции проверяется периодически; результаты фиксируются актом.

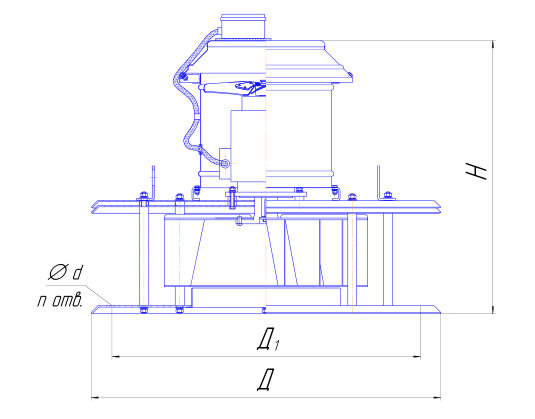

Документация. Технический лист с полными таблицами и чертежами — Вентилятор ВКР ДУ (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
