ВКРФ ДУ

✓ Всегда в наличии / под заказ Доставка по всей России

Технический лист ВКРФ ДУ (PDF) Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты

Вентиляторы предназначены, в зависимости от типа вентилятора, для удаления из помещений промышленных и общественных зданий образующихся при пожаре дымовоздушных смесей с температурой 400-600 ºС и других невзрывоопасных газовоздушных смесей

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Страна Россия

Сертификат С-RU.ПБ25.В.01787

Технические условия ТУ 4861-043-57375659-2012

Температура среды от минус 40 °С до плюс 40 °С

Мощность двигателя 0,75—45 кВт

Полное давление 90—2100 Па

Производительность 4000—95 000 м³/ч

Типоразмерный ряд ВКРФ-3,15 … ВКРФ-12,5 (13 исп.)

Тип Крышный вентилятор дымоудаления

Бренд ВЭЛТ

Подробно

Описание

ВКРФ ДУ — крышный вентилятор дымоудаления производства ВЭЛТ. Применяются в аварийных системах вытяжной вентиляции подземных гаражей, производственных, общественных, жилых, административных и других помещений. Вентиляторы предназначены, в зависимости от типа вентилятора, для удаления из помещений промышленных и общественных зданий образующихся при пожаре дымовоздушных смесей с температурой 400-600 ºС и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества, не выше агрессивности воздуха, а температура не выше + 50 ºС, которые не содержат липких веществ и волокнистых материалов, в которых содержание пыли и других твердых примесей не более 100 мг/м3 в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 и устанавливаются на кровле.

Типоразмерный ряд13 исполнений: ВКРФ-3,15 … ВКРФ-12,5

Производительность4000—95 000 м³/ч

Полное давление90—2100 Па

Мощность двигателя0,75—45 кВт

Уровень звуковой мощности78—102 дБ

Технические условияТУ 4861-043-57375659-2012

Сертификат соответствияС-RU.ПБ25. В.01787

Температура средыот минус 40 °С до плюс 40 °С

Конструкция и исполнения

Низкого и среднего давления
Одностороннего всасывания
Рабочее колесо с назад загнутыми лопатками (6/9 лопаток)
Карманы, предотвращающие утечку воздуха из помещения при выключенном вентиляторе (не требует обратного клапана)
«Факельный выброс» удаляемого дыма

Что это даёт

Удаление дыма с кровлиВентилятор устанавливается на кровле и выбрасывает продукты горения вверх, не создавая опасных зон у стен здания.

Нормируемое время работыКонструкция рассчитана на работу не менее двух часов при 400 °C и при 600 °C — в зависимости от исполнения.

Комплект под противодымную системуК вентилятору подбираются клапан ВКР, монтажный стакан, поддон и щит управления с пуском от пожарной автоматики.

Пожарный сертификатПоставляется с сертификатом соответствия требованиям пожарной безопасности.

Где применяется

противодымная вытяжная вентиляция зданий любого назначения
дымоудаление из коридоров, атриумов и путей эвакуации
подземные автостоянки и паркинги
аварийные системы вытяжки производственных помещений

Технические характеристики

кри- вой №	лоп-к Кол- во	Двигатель	Мощность, кВт	Обороты, об/мин	Производительность, м³/ч	Давление при 20 °C, Па	Давление при 400 °C, Па	Давление при 600 °C, Па	Уровень звука, дБ
1	6	АИР90LА8	0,75	705	4000-13000	300-0	130-0	90-0	78
2	9	АИР90LB8	1,1	715	4000-15000	300-0	130-0	90-0	78
3	6	АИР100L6	2,2	945	5000-18000	500-0	220-0	160-0	86
4	9	АИРМ112МА6	3	950	5000-20000	530-0	250-0	180-0	86
5	6	АИРМ132S4	7,5	1440	7500-27000	1200-0	550-0	420-0	94
6	9	АИРМ132М4	11	1450	7500-28500	1250-0	600-0	440-0	94
1	6	АИРМ112МА8	2,2	710	6000-21000	480-0	230-0	170-0	84
2	6	АИРМ112МВ8	3	700	6000-27000	480-0	230-0	170-0	84
3	9	АИРМ132S8	4	720	6200-31000	490-0	235-0	175-0	84
4	6	АИРМ132М6	7,5	960	9000-37000	840-0	360-0	270-0	90
5	9	5А160S6	11	970	9000-41000	890-0	380-0	280-0	90
6	6	АИР180S4	22	1465	12000-45000	1950-0	840-0	650-0	100
7	6	АИР180М4	30	1470	12000-55000	2000-0	870-0	660-0	100
8	9	5А200М4	37	1465	13000-62000	2100-0	900-0	700-0	100
1	6	АИРМ132S8	4	720	8000-29000	570-0	250-0	190-0	88
2	6	АИРМ132М8	5,5	710	9000-37000	570-0	250-0	190-0	88
3	9	5А160S8	7,5	725	10000-44000	640-0	290-0	210-0	88
4	6	5А160S6	11	970	10000-41000	1050-0	430-0	360-0	94
5	6	5А160М6	15	970	11000-51000	1070-0	440-0	365-0	94
6	9	АИР180М6	18,5	975	12000-58000	1100-0	450-0	370-0	94
1	6	5А160S8	7,5	725	14000-41000	570-0	240-0	180-0	92
2	6	5А160М8	11	725	15000-55000	580-0	245-0	185-0	92
3	9	АИР180М8	15	730	16000-60000	590-0	250-0	190-0	92
4	6	АИР180М6	18,5	975	15000-57000	1300-0	600-0	460-0	98
5	6	5А200М6	22	978	17000-72000	1350-0	620-0	470-0	98
6	9	5А200L6	30	978	18000-80000	1400-0	630-0	480-0	98
1	6	А180М8	15	730	18000-60000	940-0	445-0	340-0	96
2	9	А200L8	22	725	18000-70000	950-0	450-0	345-0	96
3	6	А225М6	37	973	25000-80000	1660-0	750-0	580-0	102
4	9	А250S6	45	986	25000-95000	1700-0	780-0	590-0	102
1	6	АИР100L8	1,5	705	4500-14800	350-0	150-0	110-0	82
2	9	АИРМ112МА8	2,2	710	4800-22000	360-0	155-0	115-0	82
3	6	АИР112МВ6	4	950	7000-25000	640-0	280-0	230-0	86
4	9	АИРМ132S6	5,5	960	7000-29000	650-0	285-0	235-0	86
5	6	АИРМ132М4	11	1450	9000-31000	1520-0	680-0	530-0	96
6	6	5А160S4	15	1450	10000-38000	1550-0	700-0	550-0	96
7	9	5А160М4	18,5	1455	10000-44000	1600-0	720-0	560-0	96

кри- вой №	Кол-во лоп-к	Двигатель	Мощность, кВт	Обороты, об/мин	Производительность, м³/ч	Давление при 20 °C, Па	Давление при 400 °C, Па	Давление при 600 °C, Па	Уровень звука, дБ
1	6	АИР56А4	0,12	1350	550-1500	260-0	92-0	85-0	68
2	9	АИР56А4	0,12	1350	600-1900	290-0	97-0	90-0	68
3	6	АИР63В2	0,55	2800	1000-3000	1150-0	500-0	380-0	86
4	9	А71А2	0,75	2800	1500-3500	1230-0	550-0	410-0	84
1	6	АИР63А4	0,25	1320	800-3000	230-0	90-0	40-0	68
2	9	АИР63А4	0,25	1320	800-3200	205-0	85-0	35-0	68
3	6	А80В2	2,2	2820	1000-4800	1150-0	500-0	380-0	86
4	9	А90L2	3	2805	1000-6000	1100-0	460-0	350-0	84
1	6	АИР63В6	0,25	860	1200-4500	220-0	90-0	70-0	70
2	6	АИР71А6	0,37	915	1200-5300	220-0	90-0	70-0	70
3	9	АИР71В6	0,55	915	1800-6900	240-0	100-0	75-0	72
4	6	5А80МА4	1,1	1410	1900-7500	570-0	250-0	190-0	82
5	6	5А80МВ4	1,5	1410	1950-9400	580-0	255-0	195-0	82
6	9	АИР90L4	2,2	1425	2000-10400	590-0	260-0	200-0	82
1	6	5А80МВ6	1,1	930	3500-11500	400-0	180-0	130-0	82
2	9	АИР90L6	1,5	935	3500-13500	400-0	180-0	130-0	82
3	6	АИР100L4	4	1395	5000-19000	920-0	390-0	305-0	88
4	9	АИР112М4	5,5	1345	5000-21000	980-0	420-0	335-0	88
1	6	АИР63А4	0,25	1320	1000-3700	350-0	130-0	95-0	76
2	6	АИР63В4	0,37	1320	1000-4300	350-0	130-0	95-0	76
3	9	АИР71А4	0,55	1350	1000-5000	350-0	130-0	95-0	76
4	6	А90L2	3	2805	2500-9000	1420-0	630-0	500-0	90
5	9	АИР100S2	4	2850	2500-9900	1450-0	635-0	505-0	90
1	6	АИР71А4	0,55	1350	2000-5300	440-0	195-0	125-0	78

Показаны 24 строк из 33 — полные таблицы в техническом листе.

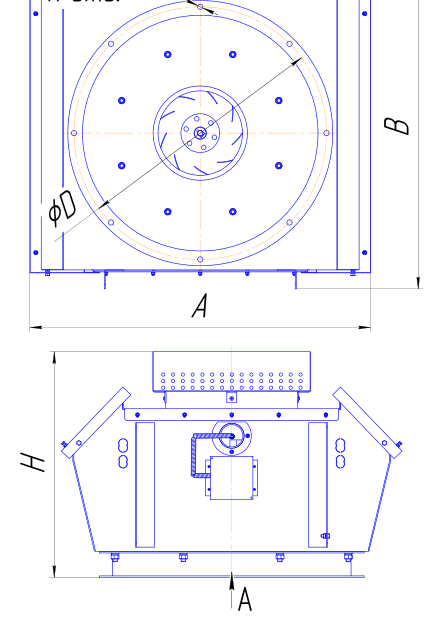

Габаритные и присоединительные размеры

№	Аmax	Вmax	H	D	n	d
ВКРФ-3,15	875	827	680	548	8	16
ВКРФ-3,55	1043	993	690	772	8	16
ВКРФ-4	1043	993	690	772	8	16
ВКРФ-4,5	1043	993	690	772	8	16
ВКРФ-5	1043	993	789	772	8	16
ВКРФ-5,6	1043	993	809	772	8	16
ВКРФ-6,3	1203	1199	1006	772	8	16
ВКРФ-7,1	1203	1199	1006	772	8	16
ВКРФ-8	1414	1343	1252	1072	8	16
ВКРФ-9	1494	1413	1244	1072	8	16
ВКРФ-10	1661	1514	1474	1272	8	16
ВКРФ-11,2	1761	1514	1651	1272	8	16
ВКРФ-12,5	2011	1764	1580	1522	8	16

Как подобрать

расход и давление берутся из расчёта противодымной вентиляции, а не из общеобменного расчёта
уточните нормируемую температуру и время работы: 400 °C / 600 °C, 60 или 120 минут
закажите монтажный стакан по размеру проёма и клапан ВКР для перекрытия шахты
проверьте, что щит управления обеспечивает пуск от сигнала пожарной автоматики и ручной пуск

Монтаж и эксплуатация

монтаж на стакан с гидроизоляцией узла прохода через кровлю
кабельные линии — огнестойкие, с сохранением работоспособности при пожаре
после монтажа — испытания с замером фактического расхода на всех режимах
обеспечьте безопасный доступ на кровлю для периодических проверок

Температура окружающей среды от -40 ºС до +40 ºС. Климат умеренный, 2-ая категория размещения. Время работы: не менее 2-х часов при температуре +400 ºС, не менее 2-х часов при температуре +600 ºС.

Важно знать

Проверки — не реже раза в год

Работоспособность систем противодымной вентиляции проверяется периодически; результаты фиксируются актом.

Документация. Технический лист с полными таблицами и чертежами — ВКРФ ДУ (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
