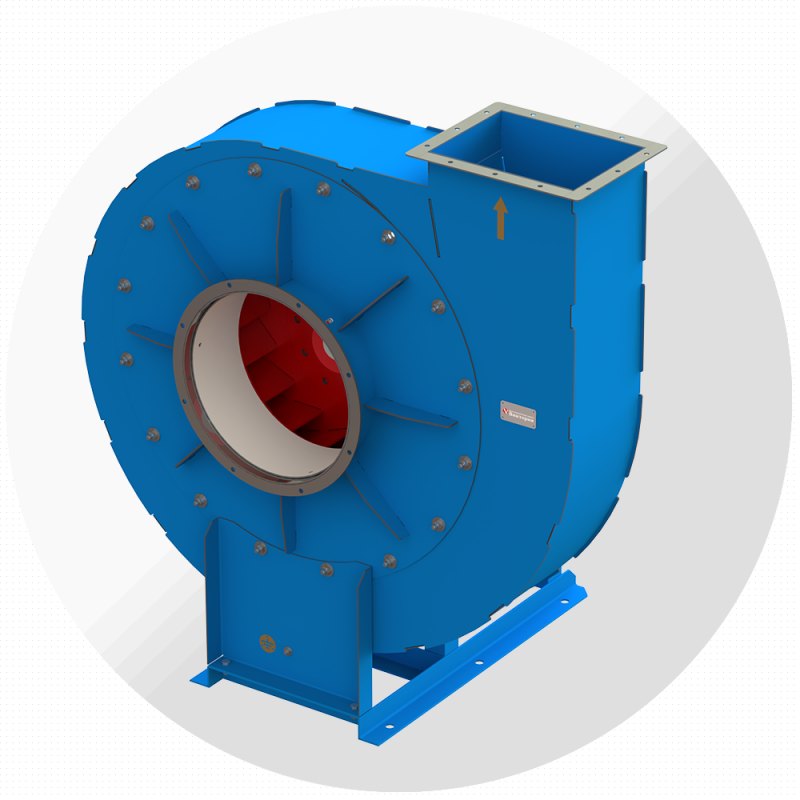

Вентилятор высокого давления ВР-132-30 №9, Ø900 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор высокого давления ВР-132-30 №9 — радиальный вентилятор высокого давления завода «Виктория» (Москва). Номер 9: диаметр рабочего колеса 900 мм. В каталоге завода 3 исполнения по двигателю: производительность от 3600 до 16 000 м³/ч, полное давление до 3444 Па, мощность 5,5–18,5 кВт.
Создаёт высокое давление при умеренном расходе: пневмотранспорт, подача воздуха в горелки и вагранки, системы с большим сопротивлением. Заменяет ВЦ6-28 и ВР-130-28.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 1 исполнение
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-132-30-9-095-18,5-1500 | 0,95 | 5400–16 000 | 3444…2376 | 3299…1121 | АИР160M4 | 18,5 | 1460 | 363 |
1000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-132-30-9-095-5,5-1000 | 0,95 | 3600–10 600 | 1510…1042 | 1446…492 | АИР132S6 | 5,5 | 950 | 298 |
| ВР-132-30-9-100-7,5-1000 | 1,00 | 7100–12 400 | 1673…1154 | 1589…406 | АИР132M6 | 7,5 | 950 | 313 |
Расшифровка обозначения
ВР-132-30-9-095-5,5-1000
| ВР-132-30 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 095 = 0,95; 100 = 1,0 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-132-30, мм
| № вентилятора | B | H | L | b | h | l | D | D1 | d | n3 | a1 | A1 | n1 | a2 | A2 | n2 | n4 | C1 | C2 | G1 | G2 | C3 | d1 | n5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9,0-095, 5,5/960 | 1347 | 1433 | 801 | 540 | 825 | 236 | 450 | 480 | 10 | 10 | 270 | 310 | 2 | 360 | 400 | 3 | 14 | 420 | 640 | 470 | 786 | 118 | 18 | 6 |
| 9,0-100, 7,5/960 | 1347 | 1433 | 841 | 540 | 825 | 236 | 450 | 480 | 10 | 10 | 270 | 310 | 2 | 360 | 400 | 3 | 14 | 420 | 640 | 470 | 786 | 118 | 18 | 6 |
| 9,0-095, 18,5/1450 | 1347 | 1433 | 966 | 540 | 825 | 236 | 450 | 480 | 10 | 10 | 270 | 310 | 2 | 360 | 400 | 3 | 14 | 420 | 680 | 470 | 820 | 118 | 18 | 6 |
| 9,0-100, 22,0/1450 | 1347 | 1433 | 966 | 540 | 825 | 236 | 450 | 480 | 10 | 10 | 270 | 310 | 2 | 360 | 400 | 3 | 14 | 470 | 760 | 520 | 909 | 118 | 18 | 6 |
| 9,0-095, 132,0/2960 | 1347 | 1433 | 1286 | 540 | 825 | 236 | 450 | 480 | 10 | 10 | 270 | 310 | 2 | 360 | 400 | 3 | 14 | 750 | 1080 | 820 | 1301 | 108 | 20 | 8 |
Габаритные размеры при различных положениях корпуса ВР-132-30, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-132-30-9,0 | 1348 | 593 | 608 | 1253 | 559 | 963 | 1268 | 660 | 755 | 1590 | 627 | 694 | 1268 | 660 | 593 | 1590 | 627 | 559 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 16
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Пневмотранспорт и аспирационные установки
- Подача воздуха в горелки, печи и вагранки
- Системы с высоким сопротивлением сети
- Технологическая вентиляция промышленных предприятий
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-132-30, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
