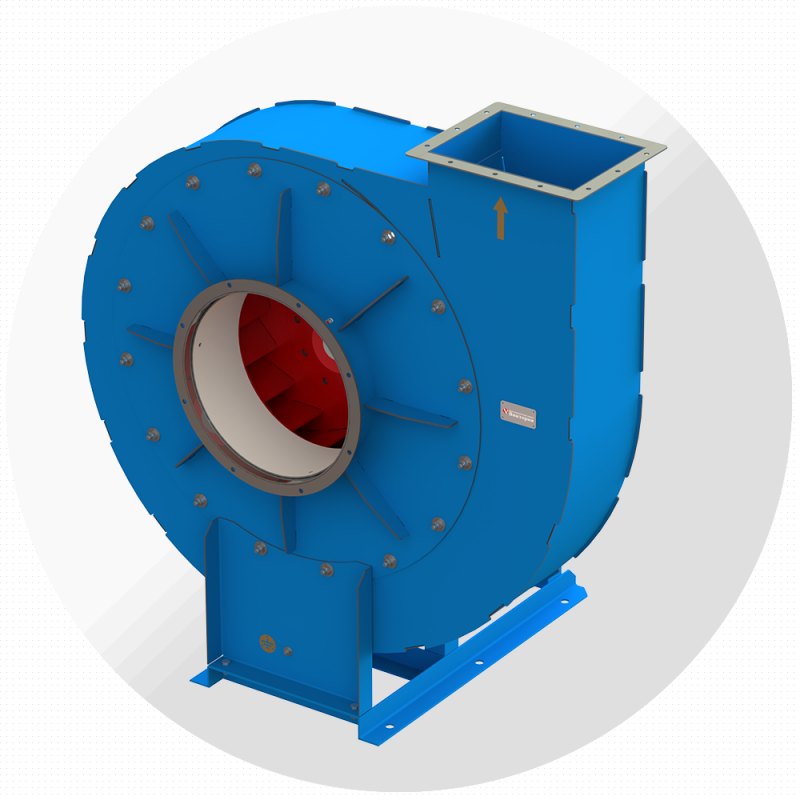

Вентилятор высокого давления ВР-132-30 №6,3, Ø630 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор высокого давления ВР-132-30 №6 — радиальный вентилятор высокого давления завода «Виктория» (Москва). Номер 6,3: диаметр рабочего колеса 630 мм. В каталоге завода 4 исполнения по двигателю: производительность от 1900 до 13 000 м³/ч, полное давление до 7689 Па, мощность 3–30 кВт.
Создаёт высокое давление при умеренном расходе: пневмотранспорт, подача воздуха в горелки и вагранки, системы с большим сопротивлением. Заменяет ВЦ6-28 и ВР-130-28.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-132-30-6,3-095-22-3000 | 0,95 | 3800–11 100 | 6938…4787 | 6646…2259 | АИР180S2 | 22 | 2940 | 263 |
| ВР-132-30-6,3-100-30-3000 | 1,00 | 4300–13 000 | 7689…5304 | 7304…1865 | АИР180M2 | 30 | 2950 | 285 |
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-132-30-6,3-095-3-1500 | 0,95 | 1900–5500 | 1688…1164 | 1617…549 | АИР100S4 | 3 | 1410 | 128 |
| ВР-132-30-6,3-100-4-1500 | 1,00 | 2100–6400 | 1870…1290 | 1777…454 | АИР100L4 | 4 | 1410 | 134 |
Расшифровка обозначения
ВР-132-30-6,3-095-3-1500
| ВР-132-30 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 095 = 0,95; 100 = 1,0 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-132-30, мм
| № вентилятора | B | H | L | b | h | l | D | D1 | d | n3 | a1 | A1 | n1 | a2 | A2 | n2 | n4 | C1 | C2 | G1 | G2 | C3 | d1 | n5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6,3-095, 3,0/1450 | 948 | 1000 | 581 | 378 | 575 | 165,5 | 315 | 345 | 10 | 8 | 189 | 225 | 1 | 252 | 285 | 2 | 10 | 320 | 430 | 370 | 579 | 77,5 | 15 | 4 |
| 6,3-100, 4,0/1450 | 948 | 1000 | 625 | 378 | 575 | 165,5 | 315 | 345 | 10 | 8 | 189 | 225 | 1 | 252 | 285 | 2 | 10 | 320 | 430 | 370 | 579 | 77,5 | 15 | 4 |
| 6,3-095, 22/2940 | 948 | 1000 | 855 | 378 | 575 | 165,5 | 315 | 345 | 10 | 8 | 189 | 225 | 1 | 252 | 285 | 2 | 10 | 470 | 680 | 520 | 828 | 77,5 | 15 | 6 |
| 6,3-100, 30/2940 | 948 | 1000 | 895 | 378 | 575 | 165,5 | 315 | 345 | 10 | 8 | 189 | 225 | 1 | 252 | 285 | 2 | 10 | 470 | 680 | 520 | 828 | 77,5 | 15 | 6 |
Габаритные размеры при различных положениях корпуса ВР-132-30, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-132-30-6,3 | 949 | 417 | 425 | 882 | 394 | 677 | 890 | 465 | 532 | 1118 | 441 | 488 | 890 | 465 | 417 | 1118 | 441 | 394 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 16
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Пневмотранспорт и аспирационные установки
- Подача воздуха в горелки, печи и вагранки
- Системы с высоким сопротивлением сети
- Технологическая вентиляция промышленных предприятий
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-132-30, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
