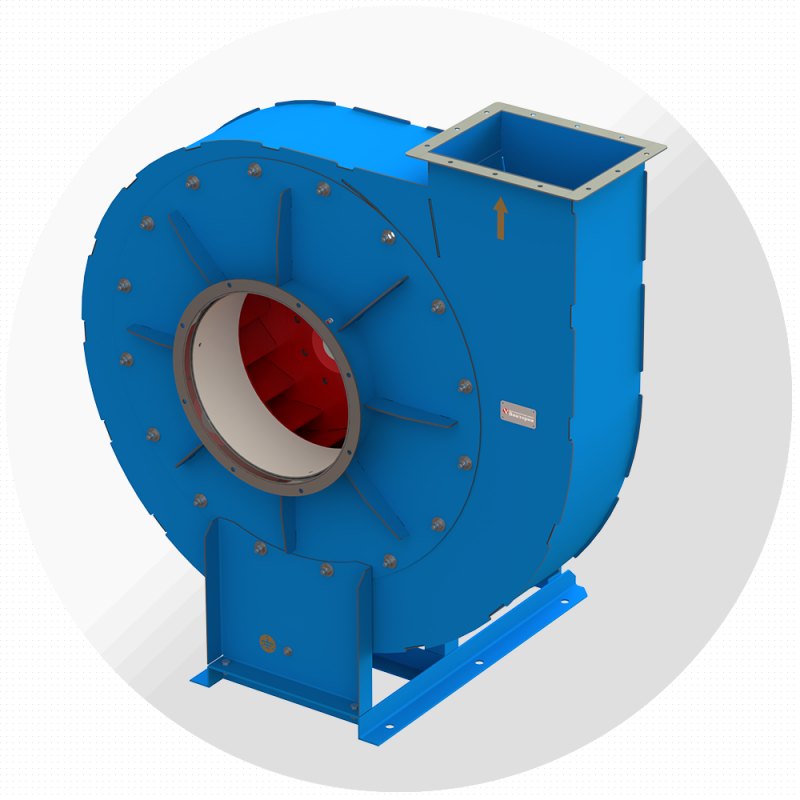

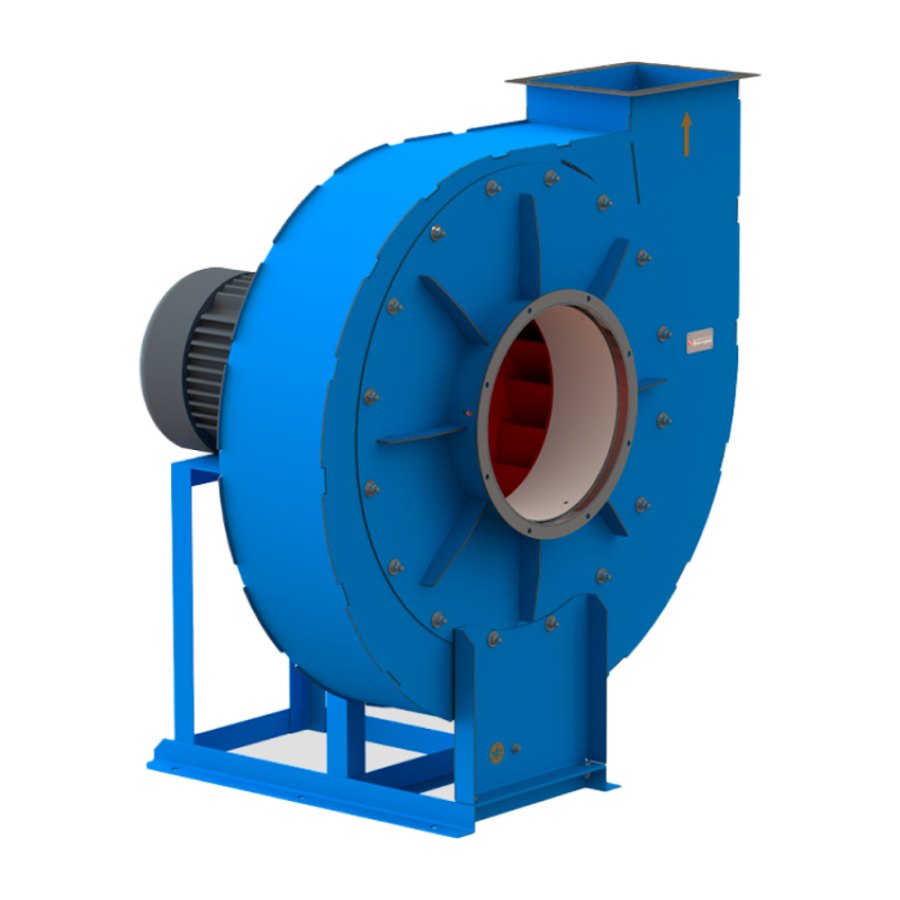

Вентилятор высокого давления ВР-132-30 №5,6, Ø560 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор высокого давления ВР-132-30 №5 — радиальный вентилятор высокого давления завода «Виктория» (Москва). Номер 5,6: диаметр рабочего колеса 560 мм. В каталоге завода 3 исполнения по двигателю: производительность от 1300 до 7700 м³/ч, полное давление до 5334 Па, мощность 1,5–15 кВт.
Создаёт высокое давление при умеренном расходе: пневмотранспорт, подача воздуха в горелки и вагранки, системы с большим сопротивлением. Заменяет ВЦ6-28 и ВР-130-28.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 1 исполнение
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-132-30-5,6-095-15-3000 | 0,95 | 2600–7700 | 5334…3680 | 5109…1737 | АИР160S2 | 15 | 2930 | 188 |
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-132-30-5,6-095-1,5-1500 | 0,95 | 1300–3900 | 1334…920 | 1277…434 | АИР80В4 | 1,5 | 1410 | 78 |
| ВР-132-30-5,6-100-2,2-1500 | 1,00 | 1500–4500 | 1478…1019 | 1404…358 | АИР90L4 | 2,2 | 1420 | 84 |
Расшифровка обозначения
ВР-132-30-5,6-095-1,5-1500
| ВР-132-30 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 095 = 0,95; 100 = 1,0 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-132-30, мм
| № вентилятора | B | H | L | b | h | l | D | D1 | d | n3 | a1 | A1 | n1 | a2 | A2 | n2 | n4 | C1 | C2 | G1 | G2 | C3 | d1 | n5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5,6-095, 1,5/1450 | 846 | 928 | 511 | 336 | 550 | 153 | 280 | 310 | 10 | 8 | 168 | 200 | 1 | 224 | 255 | 2 | 10 | 260 | 370 | 300 | 490 | 70 | 15 | 4 |
| 5,6-100, 2,2/1450 | 846 | 928 | 540 | 336 | 550 | 153 | 280 | 310 | 10 | 8 | 168 | 200 | 1 | 224 | 255 | 2 | 10 | 310 | 410 | 350 | 527 | 70 | 15 | 4 |
| 5,6-095, 15,0/2900 | 846 | 928 | 800 | 336 | 550 | 153 | 280 | 310 | 10 | 8 | 168 | 200 | 1 | 224 | 255 | 2 | 10 | 410 | 580 | 450 | 694 | 70 | 15 | 6 |
| 5,6-100, 18,5/2900 | 846 | 928 | 830 | 336 | 550 | 153 | 280 | 310 | 10 | 8 | 168 | 200 | 1 | 224 | 255 | 2 | 10 | 410 | 580 | 450 | 694 | 70 | 15 | 6 |
Габаритные размеры при различных положениях корпуса ВР-132-30, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-132-30-5,6 | 847 | 371 | 378 | 784 | 350 | 604 | 791 | 413 | 476 | 996 | 392 | 434 | 791 | 413 | 371 | 996 | 392 | 350 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 16
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Пневмотранспорт и аспирационные установки
- Подача воздуха в горелки, печи и вагранки
- Системы с высоким сопротивлением сети
- Технологическая вентиляция промышленных предприятий
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-132-30, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
