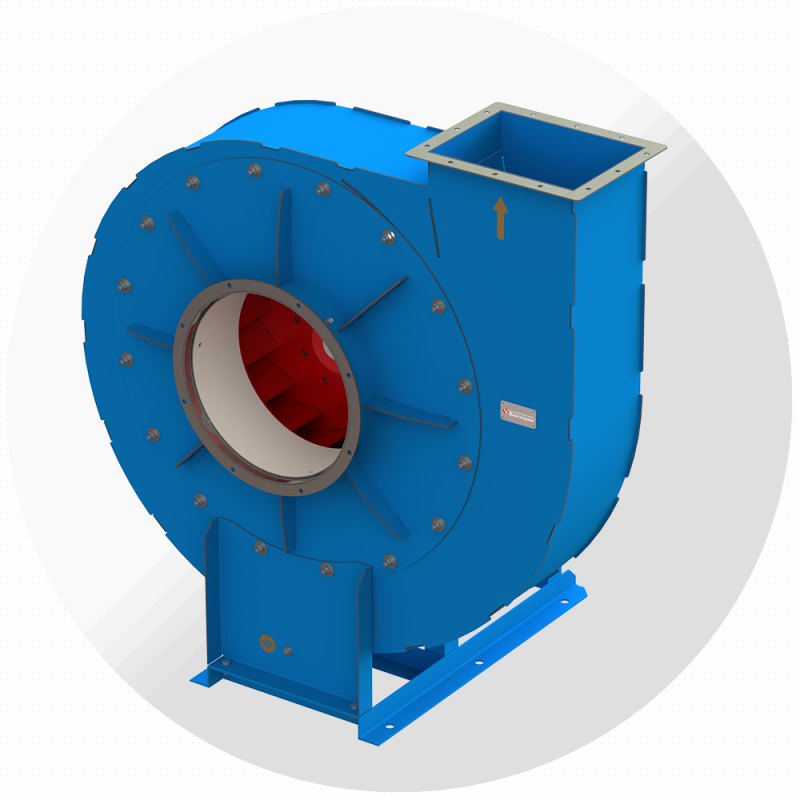

Вентилятор высокого давления ВР-132-30 №8, Ø800 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор высокого давления ВР-132-30 №8 — радиальный вентилятор высокого давления завода «Виктория» (Москва). Номер 8: диаметр рабочего колеса 800 мм. В каталоге завода 5 исполнений по двигателю: производительность от 2500 до 22 900 м³/ч, полное давление до 11 341 Па, мощность 3–75 кВт.
Создаёт высокое давление при умеренном расходе: пневмотранспорт, подача воздуха в горелки и вагранки, системы с большим сопротивлением. Заменяет ВЦ6-28 и ВР-130-28.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 1 исполнение
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-132-30-8-095-75-3000 | 0,95 | 7800–22 900 | 11 341…7825 | 10 863…3692 | АИР250S2 | 75 | 2975 | 684 |
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-132-30-8-095-11-1500 | 0,95 | 3800–11 200 | 2721…1878 | 2607…886 | АИР132M4 | 11 | 1450 | 267 |
| ВР-132-30-8-100-15-1500 | 1,00 | 7400–13 100 | 3016…2081 | 2865…732 | АИР160S4 | 15 | 1450 | 303 |
1000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-132-30-8-095-3-1000 | 0,95 | 2500–7400 | 1193…823 | 1143…388 | АИР112MА6 | 3 | 950 | 222 |
| ВР-132-30-8-100-4-1000 | 1,00 | 2900–8700 | 1322…912 | 1256…321 | АИР112MВ6 | 4 | 950 | 232 |
Расшифровка обозначения
ВР-132-30-8-100-15-1500
| ВР-132-30 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 095 = 0,95; 100 = 1,0 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-132-30, мм
| № вентилятора | B | H | L | b | h | l | D | D1 | d | n3 | a1 | A1 | n1 | a2 | A2 | n2 | n4 | C1 | C2 | G1 | G2 | C3 | d1 | n5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8,0-095, 3,0/960 | 1202 | 1280 | 706 | 480 | 740 | 221 | 400 | 430 | 10 | 8 | 240 | 280 | 2 | 320 | 360 | 2 | 12 | 370 | 520 | 420 | 678 | 103 | 18 | 6 |
| 8,0-100, 4,0/960 | 1202 | 1280 | 741 | 480 | 740 | 221 | 400 | 430 | 10 | 8 | 240 | 280 | 2 | 320 | 360 | 2 | 12 | 370 | 520 | 420 | 678 | 103 | 18 | 6 |
| 8,0-095, 11,0/1450 | 1202 | 1280 | 811 | 480 | 740 | 221 | 400 | 430 | 10 | 8 | 240 | 280 | 2 | 320 | 360 | 2 | 12 | 420 | 600 | 470 | 756 | 103 | 18 | 6 |
| 8,0-100, 15,0/1450 | 1202 | 1280 | 906 | 480 | 740 | 221 | 400 | 430 | 10 | 8 | 240 | 280 | 2 | 320 | 360 | 2 | 12 | 420 | 640 | 470 | 790 | 103 | 18 | 6 |
| 8,0-095, 75,0/2960 | 1202 | 1280 | 1136 | 480 | 740 | 221 | 400 | 430 | 10 | 8 | 240 | 280 | 2 | 320 | 360 | 2 | 12 | 640 | 900 | 710 | 1112 | 93 | 20 | 8 |
| 8,0-100, 90,0/2960 | 1202 | 1280 | 1136 | 480 | 740 | 221 | 400 | 430 | 10 | 8 | 240 | 280 | 2 | 320 | 360 | 2 | 12 | 640 | 900 | 710 | 1112 | 93 | 20 | 8 |
Габаритные размеры при различных положениях корпуса ВР-132-30, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-132-30-8,0 | 1203 | 528 | 540 | 1116 | 498 | 859 | 1128 | 588 | 675 | 1417 | 558 | 618 | 1128 | 588 | 528 | 1417 | 558 | 498 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 16
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Пневмотранспорт и аспирационные установки
- Подача воздуха в горелки, печи и вагранки
- Системы с высоким сопротивлением сети
- Технологическая вентиляция промышленных предприятий
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-132-30, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
