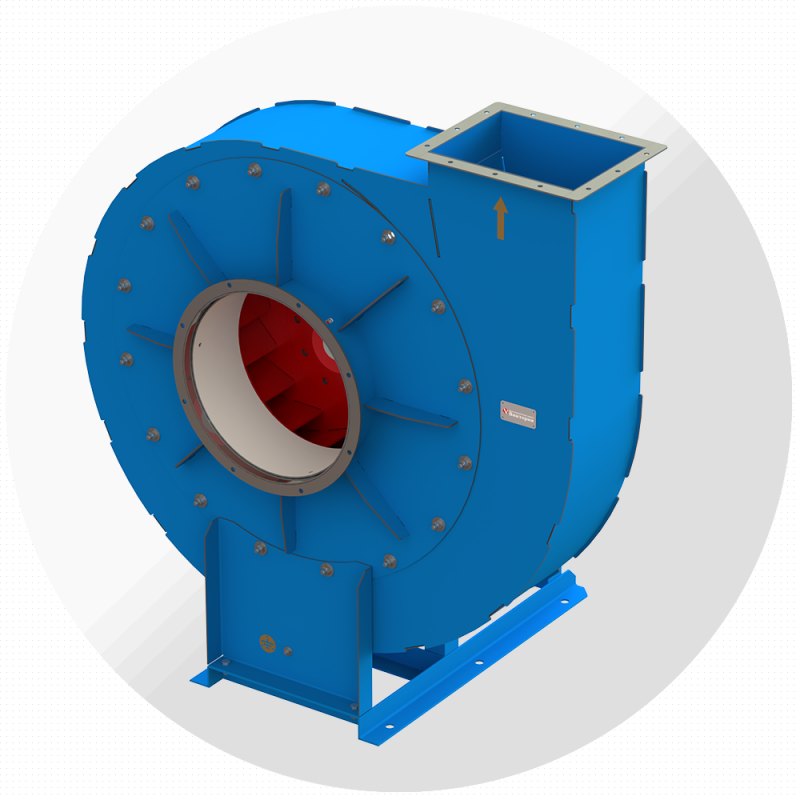

Вентилятор высокого давления ВР-132-30 №12,5, Ø1250 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор высокого давления ВР-132-30 №12 — радиальный вентилятор высокого давления завода «Виктория» (Москва). Номер 12,5: диаметр рабочего колеса 1250 мм. В каталоге завода 2 исполнения по двигателю: производительность от 3500 до 25 500 м³/ч, полное давление до 1918 Па, мощность 11–15 кВт.
Создаёт высокое давление при умеренном расходе: пневмотранспорт, подача воздуха в горелки и вагранки, системы с большим сопротивлением. Заменяет ВЦ6-28 и ВР-130-28.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-132-30-12,5-095-11-750 | 0,95 | 4000–21 900 | 1730…1194 | 1658…563 | АИР160M8 | 11 | 730 | 647 |
| ВР-132-30-12,5-100-15-750 | 1,00 | 3500–25 500 | 1918…1323 | 1822…465 | АИР180M8 | 15 | 730 | 681 |
Расшифровка обозначения
ВР-132-30-12,5-100-15-750
| ВР-132-30 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 095 = 0,95; 100 = 1,0 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-132-30, мм
| № вентилятора | B | H | L | b | h | l | D | D1 | d | n3 | a1 | A1 | n1 | a2 | A2 | n2 | n4 | C1 | C2 | G1 | G2 | C3 | d1 | n5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12,5-095, 11,0/740 | 1866 | 1974 | 1075 | 750 | 1130 | 290,5 | 630 | 660 | 10 | 10 | 375 | 425 | 3 | 500 | 550 | 4 | 18 | 440 | 800 | 496 | 987 | 166 | 18 | 6 |
| 12,5-100, 15,0/740 | 1866 | 1974 | 1115 | 750 | 1130 | 290,5 | 630 | 660 | 10 | 10 | 375 | 425 | 3 | 500 | 550 | 4 | 18 | 490 | 860 | 546 | 1044 | 166 | 18 | 6 |
| 12,5-095, 30,0/970 | 1866 | 1974 | 1180 | 750 | 1130 | 290,5 | 630 | 660 | 10 | 10 | 375 | 425 | 3 | 500 | 550 | 4 | 18 | 540 | 960 | 596 | 1162 | 166 | 18 | 8 |
| 12,5-100, 37,0/970 | 1866 | 1974 | 1215 | 750 | 1130 | 290,5 | 630 | 660 | 10 | 10 | 375 | 425 | 3 | 500 | 550 | 4 | 18 | 640 | 1020 | 696 | 1199 | 166 | 18 | 8 |
| 12,5-095, 90,0/1470 | 1866 | 1974 | 1335 | 750 | 1130 | 290,5 | 630 | 660 | 10 | 10 | 375 | 425 | 3 | 500 | 550 | 4 | 18 | 640 | 1080 | 710 | 1291 | 162,5 | 20 | 8 |
| 12,5-100, 110,0/1470 | 1866 | 1974 | 1395 | 750 | 1130 | 290,5 | 630 | 660 | 10 | 10 | 375 | 425 | 3 | 500 | 550 | 4 | 18 | 750 | 1140 | 820 | 1355 | 162,5 | 20 | 8 |
Габаритные размеры при различных положениях корпуса ВР-132-30, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-132-30-12,5 | 1866 | 822 | 844 | 1739 | 776 | 1335 | 1760 | 916 | 1044 | 2204 | 869 | 963 | 1760 | 916 | 822 | 2204 | 869 | 776 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 16
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Пневмотранспорт и аспирационные установки
- Подача воздуха в горелки, печи и вагранки
- Системы с высоким сопротивлением сети
- Технологическая вентиляция промышленных предприятий
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-132-30, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
