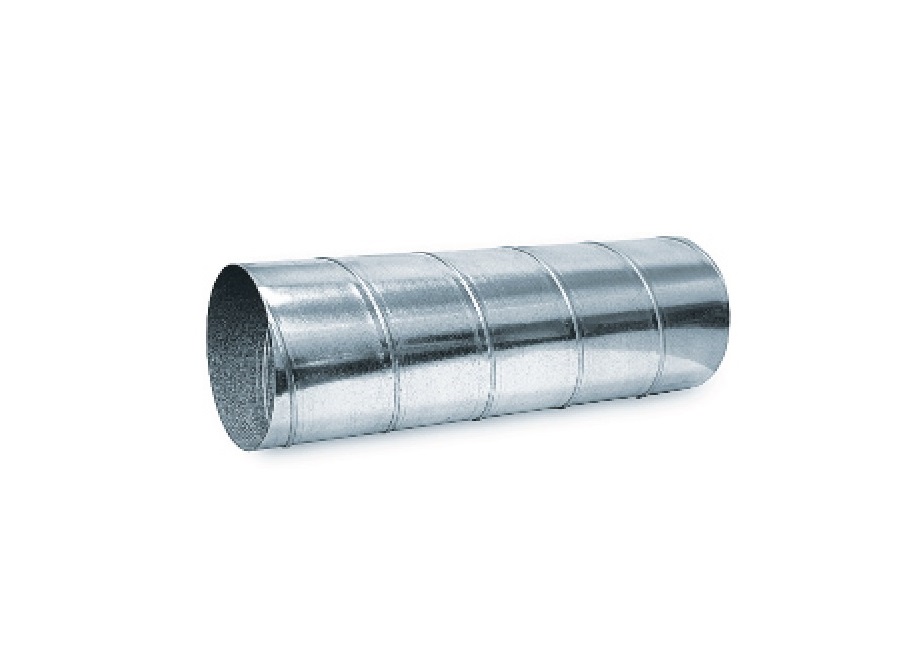

Воздуховод круглый оцинкованный Ø125 мм

Воздуховод круглый оцинкованный Ø125 мм — прямой участок круглого сечения для приточных и вытяжных систем. Диаметр 125 мм типовой для бытовых вытяжек, ответвлений к решёткам и небольших приточных установок. Изготавливаем спирально-навивные секции 3000 мм и прямошовные 1250 мм из оцинкованной стали 0,5–1,0 мм, срок — до 5 рабочих дней.

Цены на воздуховод Ø125 мм

Цены за секцию со скидкой 15 %, с НДС, из оцинкованной стали. Секцию под вашу длину и толщину посчитает калькулятор в блоке «Подбор и заказ». Нержавеющая и чёрная сталь — цена по запросу.

Сколько воздуха пропускает Ø125 мм

При скорости 3 м/с — около 132 м³/ч, при 4 м/с — 176 м³/ч, при 6 м/с — 265 м³/ч. Для магистралей держат 4–6 м/с, для ответвлений к решёткам и диффузорам — 3–4 м/с, чтобы не было шума.

Фасонные части Ø125 мм

Отводы, тройники, переходы, врезки, заглушки, ниппели, зонт, дефлектор и шумоглушитель под этот диаметр с ценами для Ø125 мм собраны на странице Воздуховод Ø125 мм и фасонные части.

Конструкция и материалы

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цена считается на сайте. Тот же воздуховод сделаем из нержавеющей или чёрной стали, спирально-навивной или прямошовный. Цену на другие исполнения подтвердит менеджер.

Оцинкованная сталь

0,5–1,2 мм. Общеобменная вентиляция и кондиционирование, воздух до +80 °C.

Нержавеющая сталь

AISI 304, 316, 321, 430, 201 и другие марки (08Х18Н10, 12Х18Н10Т, 12Х17…). Пищевые и фармпроизводства, бассейны, влажные и агрессивные среды.

Чёрная сталь, сварные

1,2–3 мм, сплошной сварной шов. Дымоудаление, аспирация, горячий воздух; грунт или огнезащитное покрытие.

Спирально-навивные и прямошовные

Навивные — стандарт для магистралей, стандартная длина 3000 мм, по заказу — любая от 300 до 12000 мм. Прямошовные с фальцевым или сварным швом — короткие вставки и другая толщина.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Где применяется

• Приточные и вытяжные магистрали внутри зданий
• Ответвления к решёткам, диффузорам и местным отсосам
• Транзитные участки и стояки систем общеобменной вентиляции
• Открытая прокладка в цехах, паркингах и технических помещениях
• Короткие вставки длиной от 200 мм — прямошовное исполнение

Как подобрать и смонтировать

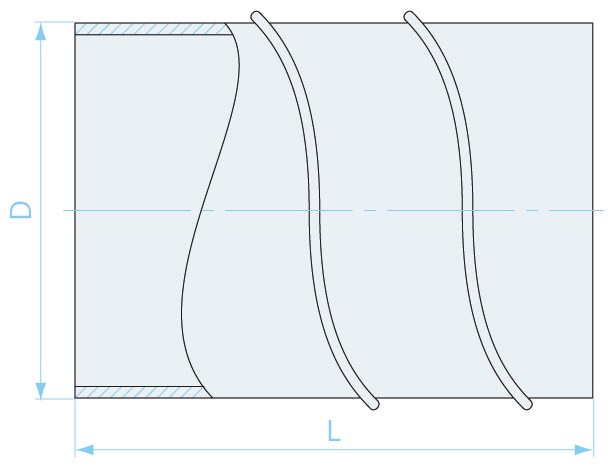

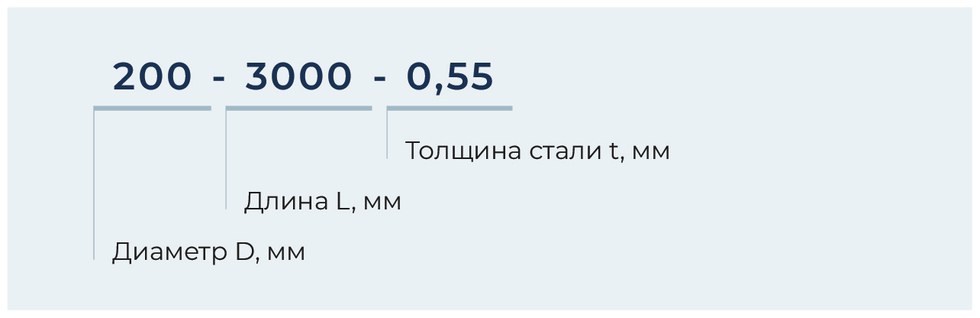

• Указать диаметр D по таблице типоразмеров — он определяется расходом воздуха и допустимой скоростью в канале
• Задать длину L: стандарт спирально-навивного участка — 3000 мм
• Указать толщину стали t — она зависит от диаметра, давления в системе и характера перемещаемой среды
• Прямошовное исполнение со сварным швом изготавливается длиной от 200 до 1250 мм — его указывают, когда нужен участок короче 300 мм или иная толщина металла
• Промежуточный зиг относится к прямошовному исполнению и оговаривается отдельно, когда нужна дополнительная жёсткость стенки

• Собирать трассу соосно: смещение осей на стыке создаёт местное сопротивление и шум
• Уплотнять стык по всей окружности — незакрытый сегмент стыка даёт подсос на всём участке

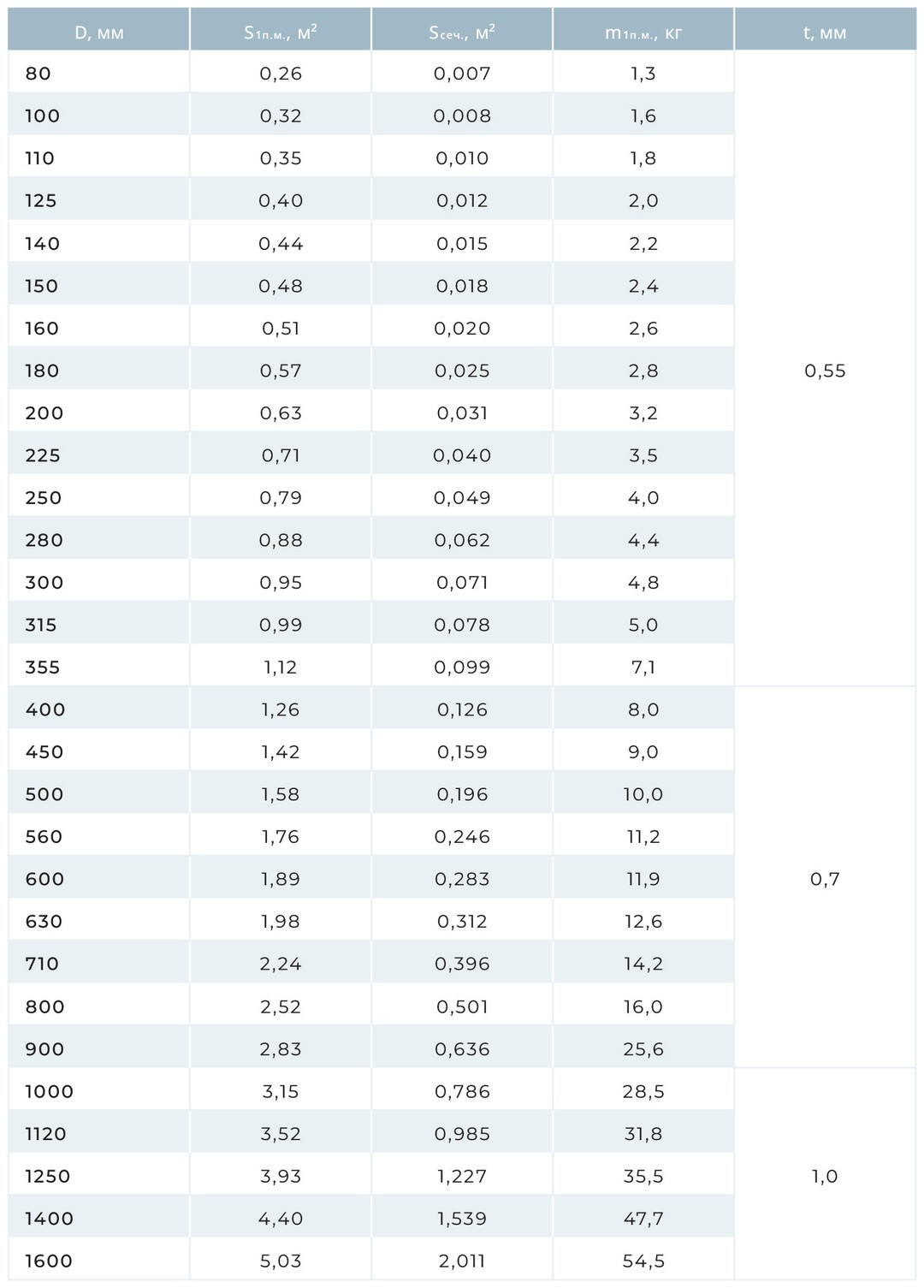

• Шаг подвесов считать по массе погонного метра из таблицы, добавляя вес изоляции
• Участки большого диаметра поднимать не менее чем в двух точках — тонкостенная навивка деформируется от точечной нагрузки
• Не использовать воздуховод как опору и не подвешивать к нему постороннее оборудование
