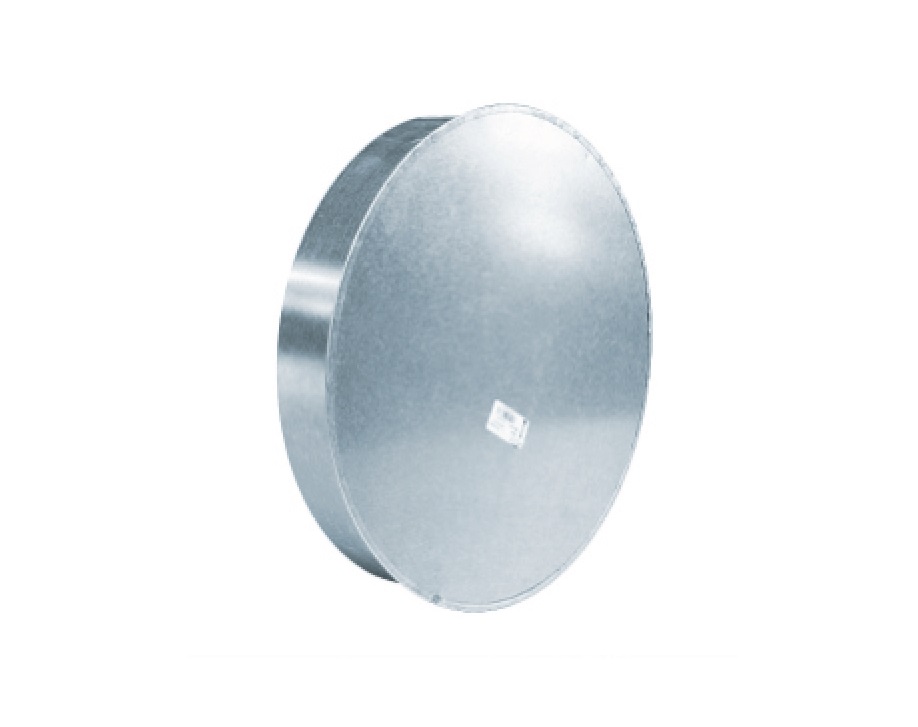

Заглушка круглая

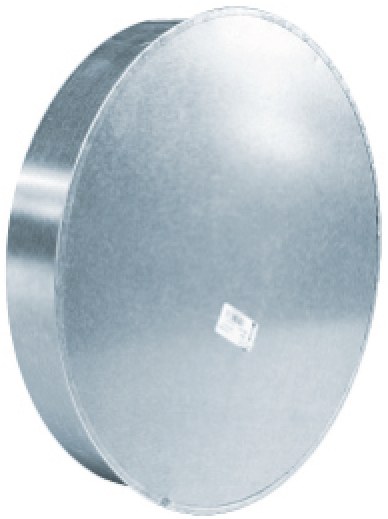

Заглушка круглая закрывает торец круглого воздуховода, тройника или другой детали, которой заканчивается ветка системы. Присоединительная часть длиной L надевается на торец или заходит в него — по типу соединения, заложенному в обозначении: ниппельному, фланцевому или под резинку.

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цена считается на сайте. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной. Цену на другие исполнения подтвердит менеджер.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Где применяется

• торцы тупиковых веток приточных и вытяжных систем
• неиспользуемые патрубки тройников и крестовин
• незадействованные врезки коллекторов и раздающих магистралей
• временное закрытие смонтированного участка до подключения оборудования

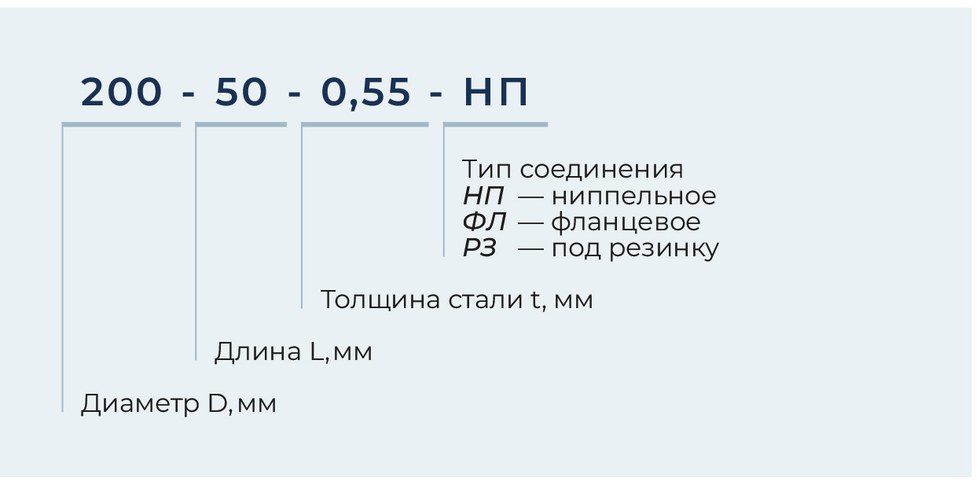

Условное обозначение

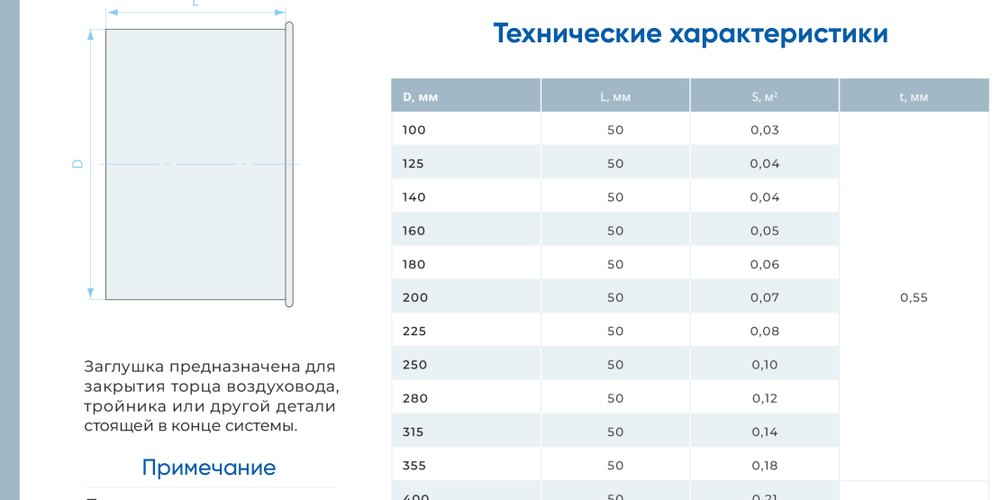

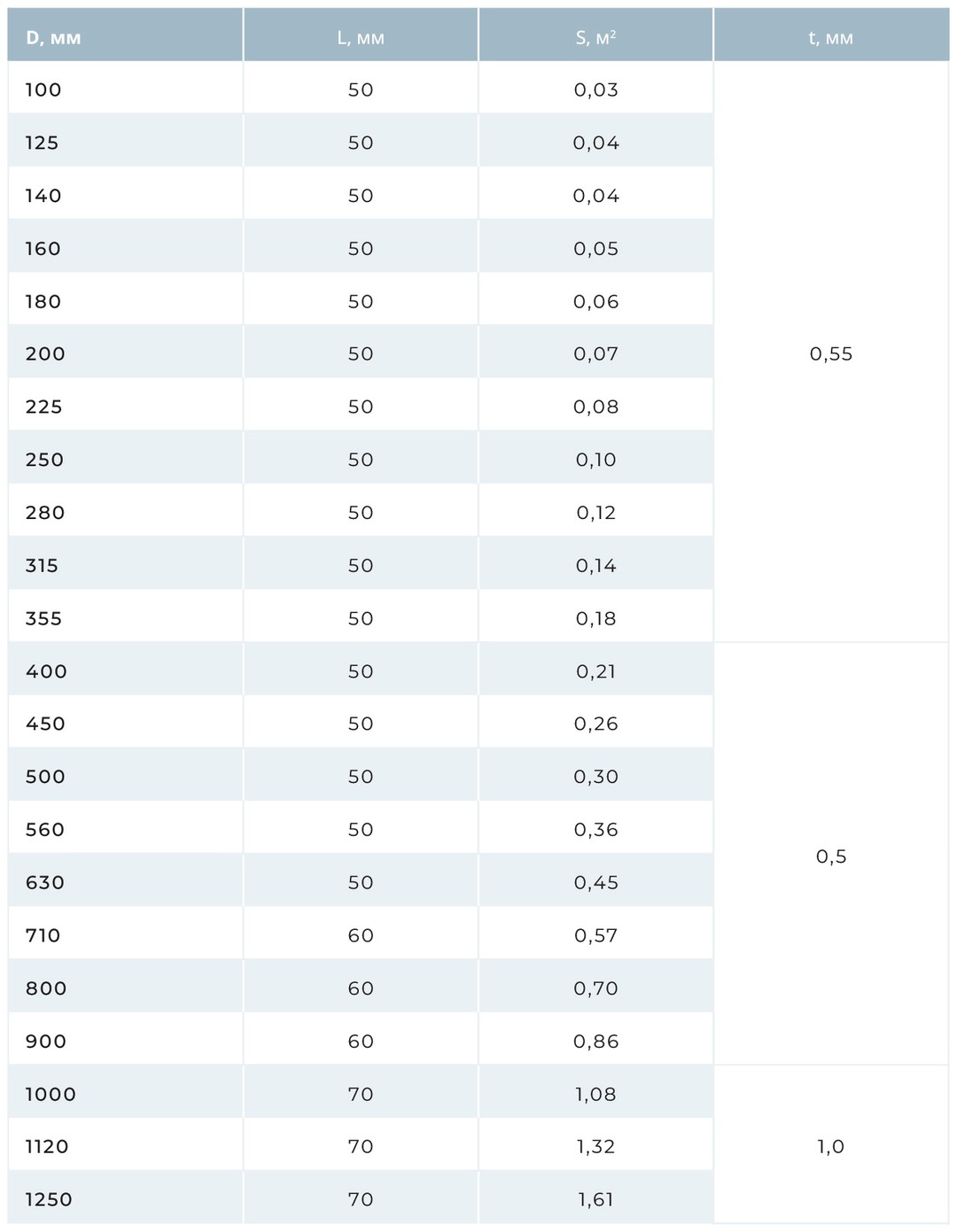

Чертёж, схемы и типоразмеры

Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.

Как подобрать

• указать диаметр D по стыкуемому воздуховоду или фасонной детали
• выбрать тип соединения — НП, ФЛ или Рз — под способ стыковки соседних деталей
• задать толщину стали, согласовав её с толщиной канала
• при необходимости доступа внутрь заказать исполнение с ручкой в торце
• нестандартную длину L и прочие исполнения оговаривать отдельным заказом

Монтаж и эксплуатация

• очистить торец и снять заусенцы, иначе заглушка не сядет по всей окружности
• крепёж ставить равномерно по окружности, а не в две-три точки
• стык уплотнять по типу исполнения — для Рз штатным резиновым уплотнением, для ФЛ прокладкой по фланцу
• на больших диаметрах учитывать, что заглушка нагружена давлением, и усиливать крепление
• проверять герметичность торца при пусконаладке системы
