Врезка круглая в прямоугольный канал

Врезка круглая в прямоугольный канал — круглый патрубок диаметром d на плоской подошве, который ставится в стенку прямоугольного воздуховода и переводит часть потока в круглую ветку. Узел применяют, когда ответвление монтируется по месту, а не закладывается тройником при раскрое магистрали. Выпускается прямым (тип 1) и наклонным (тип 2): в наклонном исполнении ответвление отходит под углом, а не под прямым углом к стенке.

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цена считается на сайте. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной. Цену на другие исполнения подтвердит менеджер.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Где применяется

• Прямоугольные магистрали приточных и вытяжных систем
• Разводка круглыми воздуховодами от прямоугольного коллектора
• Подключение диффузоров и решёток через гибкий воздуховод
• Ответвления к оборудованию с круглыми патрубками
• Прямоугольные короба в вытяжных системах производственных и торговых помещений

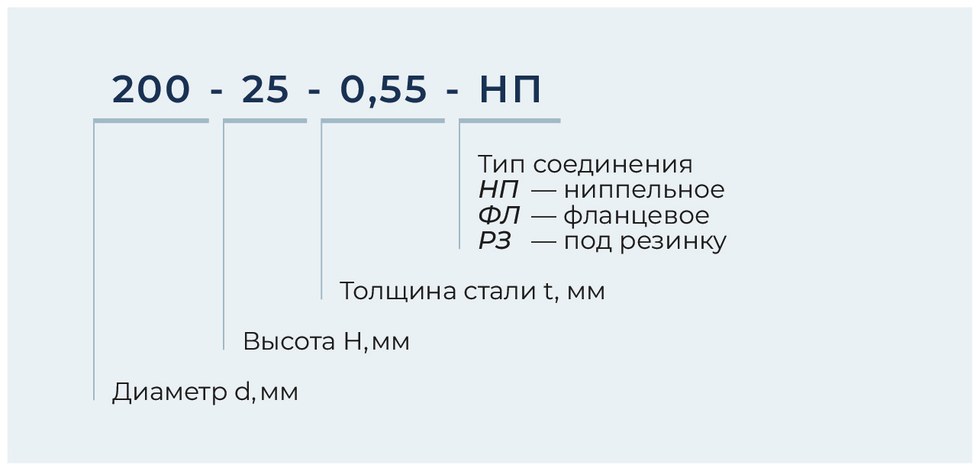

Условное обозначение

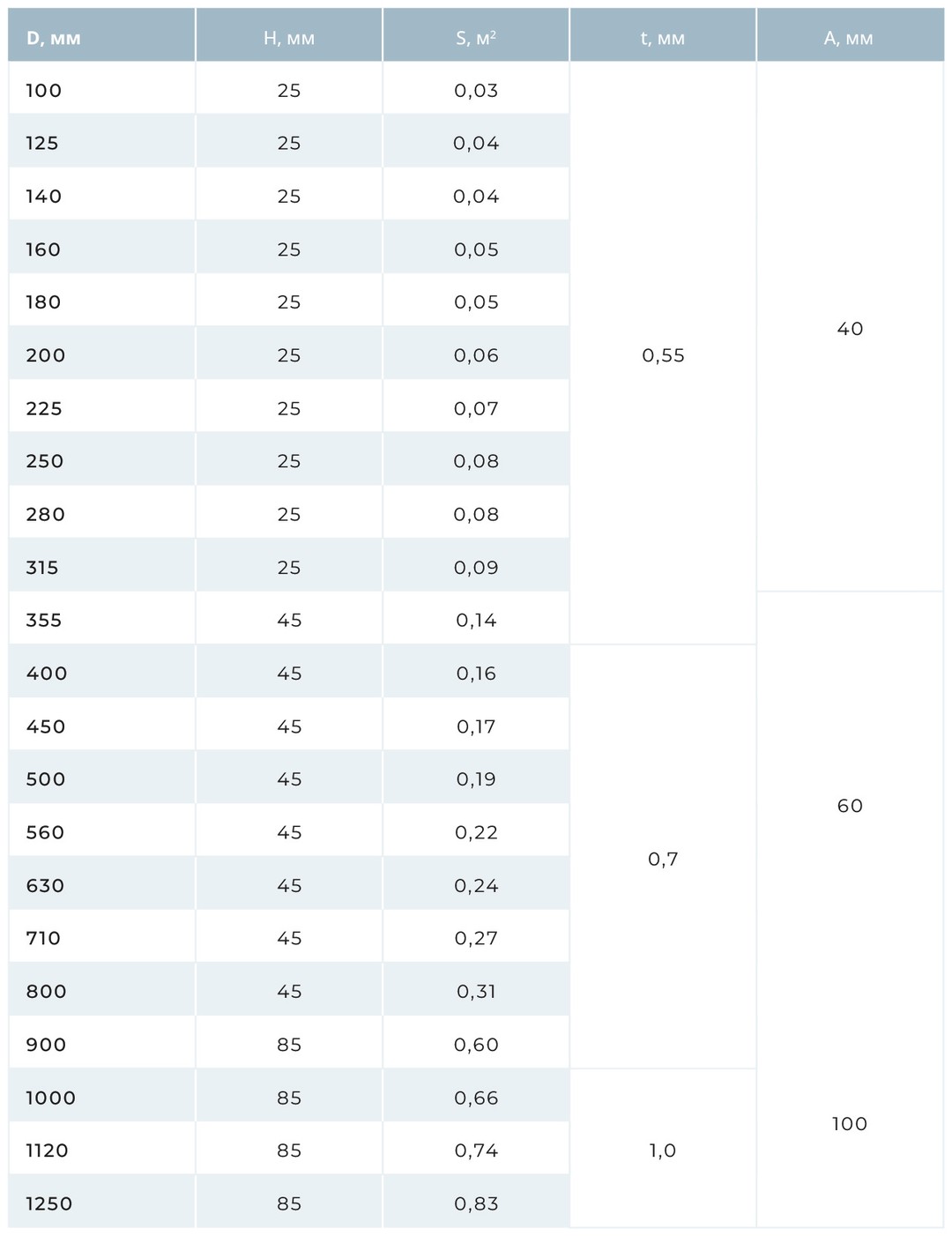

Чертёж, схемы и типоразмеры

Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.

Как подобрать

• Указать диаметр ответвления d и высоту врезки H
• Выбрать исполнение: тип 1 — прямая, тип 2 — наклонная, по чертежу каталога
• Задать тип соединения на конце патрубка (НП, ФЛ, РЗ)
• Проверить общую длину по таблице типоразмеров, если узел попадает в стеснённое место

Монтаж и эксплуатация

• Проём размечать по подошве и резать по диаметру патрубка, кромку зачищать от заусенцев
• Крепёж ставить по всему контуру подошвы, шов промазывать герметиком
• Подошву прижимать к стенке равномерно, чтобы патрубок стоял без перекоса
• Гибкий воздуховод затягивать хомутом по ниппелю, не деформируя патрубок

Важно знать
