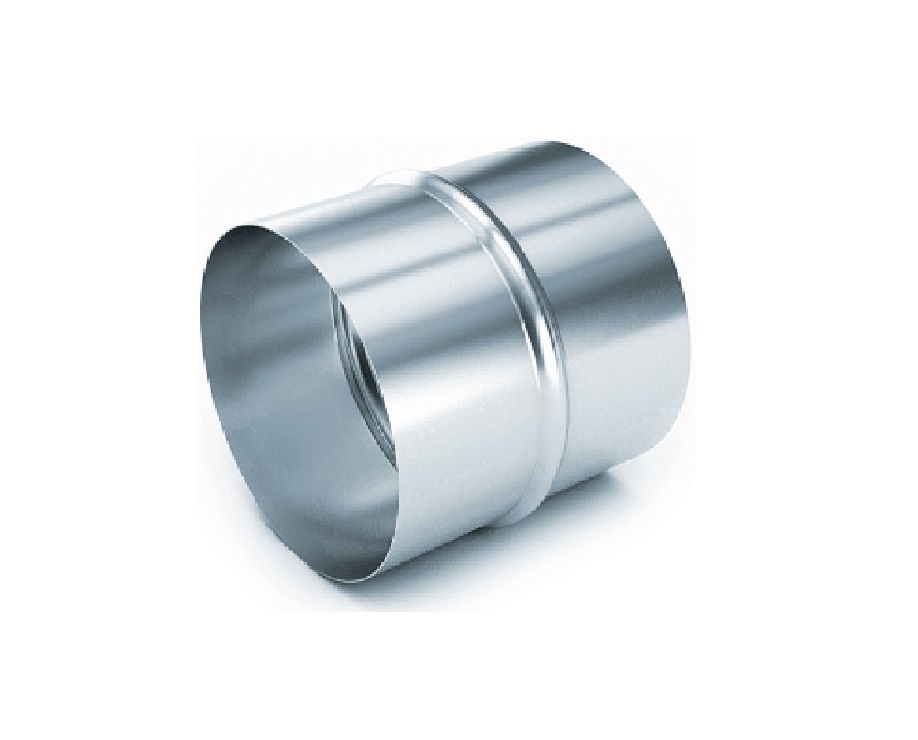

Ниппель / муфта
предназначен для соединения воздуховодов между собой,
Элемент воздуховода. Формирует трассу и соединяет участки воздуховодной сети.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Ниппель и муфта — короткие круглые вставки для соединения деталей без фланцев. Тип 1 — ниппель, применяется для соединения воздуховодов между собой; тип 2 — муфта, для соединения фасонных изделий. Обе детали задаются диаметром, длиной и толщиной стали.
Материал и исполнение
Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цена считается на сайте. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной. Цену на другие исполнения подтвердит менеджер.
Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.
Что это даёт
Где применяется
- сборка круглых воздуховодов на ниппельном соединении
- стыковка отводов, тройников и переходов между собой
- ремонт и замена участка трассы без разборки смежных узлов
- подключение к круглым патрубкам оборудования и вентустановок
- монтаж в стеснённых узлах, где фланцевое соединение не помещается

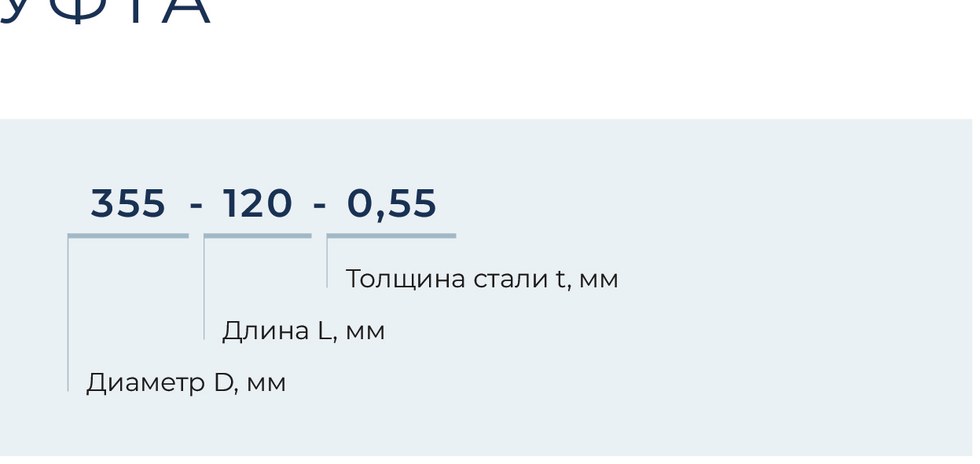

Условное обозначение

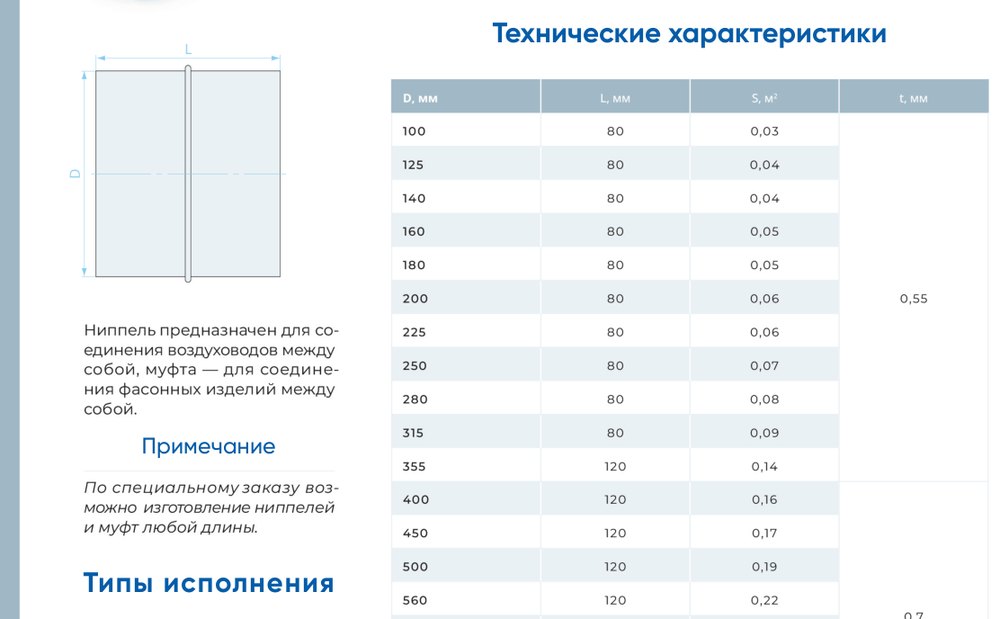

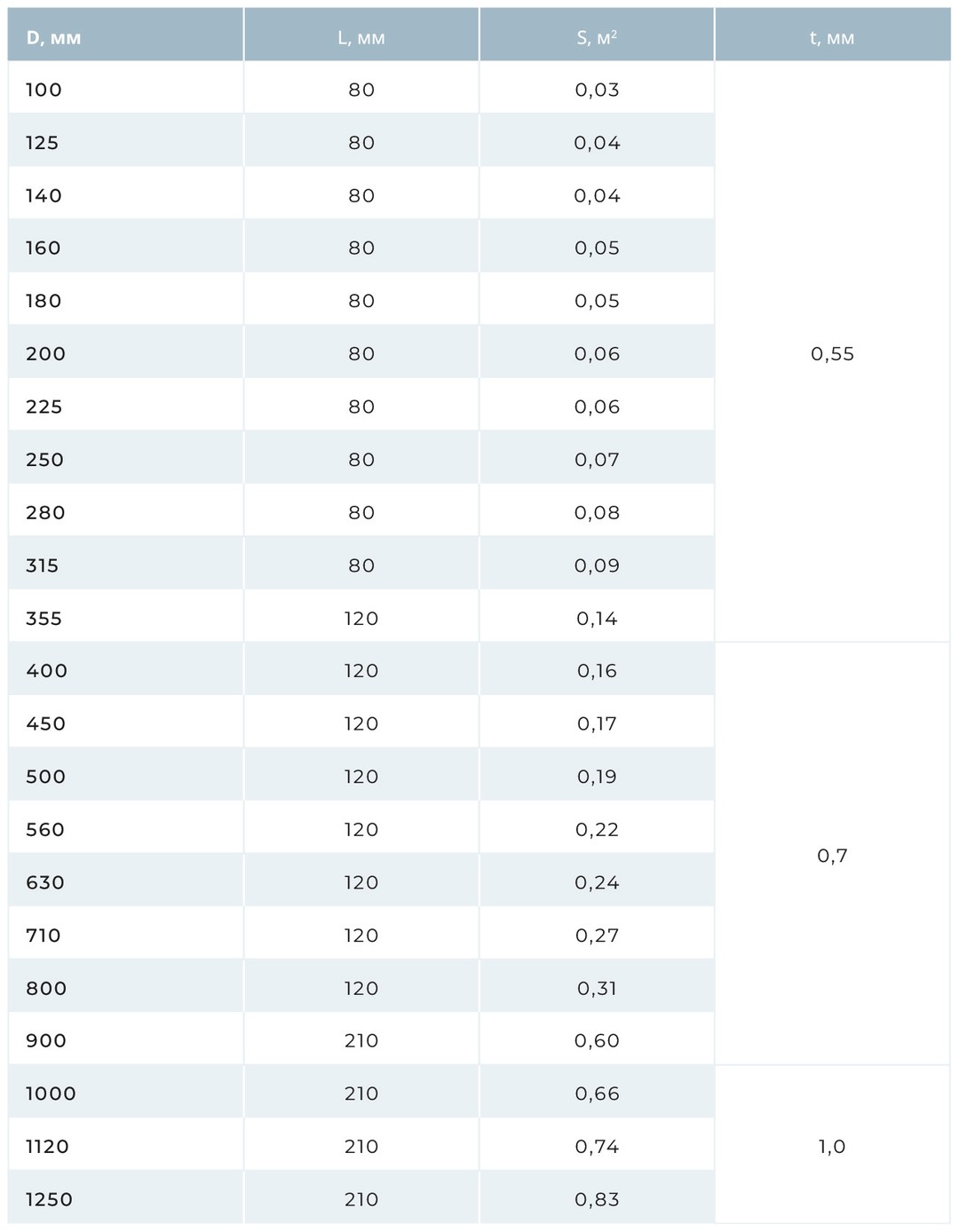

Чертёж, схемы и типоразмеры
Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.
Как подобрать
- определить, что стыкуется: воздуховоды между собой — ниппель, фасонные изделия — муфта
- указать диаметр D по стыкуемым деталям
- задать длину L: стандартная растёт с диаметром, нестандартная изготавливается по заказу
- согласовать толщину стали с толщиной стыкуемых деталей
Монтаж и эксплуатация
- перед сборкой зачищать торцы и выправлять овальность: смятый торец не даёт детали сесть по всей окружности
- крепёж распределять по окружности, а не ставить в две-три точки
- ставить опоры по обе стороны от стыка — вставка не рассчитана на изгибающую нагрузку
- проверять плотность собранных стыков при пусконаладке
Важно знать
Если деталь заведена не на всю расчётную глубину или торцы овальные, стык садится с перекосом и подсасывает воздух. Глубину захода контролируют с обеих сторон, а не выравнивают деталь по одному краю.
У ниппеля и муфты нет фланцевой прокладки: плотность даёт только уплотнение по периметру и равномерный крепёж.
Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.
