Вентиляторы применяются в системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических воздухообменных целей. Возможность применения вентиляторов в конкретных условиях определяется проектной организацией заказчика.
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные
Характеристики
СтранаРоссия
СертификатРОСС RU.МГ01.В03480
Технические условияТУ 4861-009-57375659-2004
Мощность двигателя0,12—115 кВт
Производительность700—72 000 м³/ч
Типоразмерный рядВКР-2,5 … ВКР-4; 4,5 (3 исп.)
ТипКрышный вентилятор
БрендВЭЛТ
Подробно
Описание

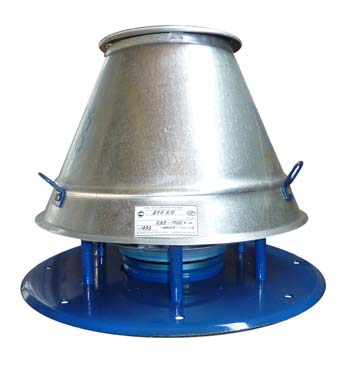

ВКР (аналог ВВП; ВКРМ; ВКРС) — крышный вентилятор производства ВЭЛТ. Низкого давления; Одностороннего всасывания; ДКЦТ 632538.003 ТУ; ТУ 4861-009-57375659-2004; ТУ 4861-017-57375659-2005; ТУ 4861-028-57375659-2011.
Конструкция и исполнения
Низкого давления
Одностороннего всасывания
ДКЦТ 632538.003 ТУ; ТУ 4861-009-57375659-2004; ТУ 4861-017-57375659-2005; ТУ 4861-028-57375659-2011.
Общего назначения
Коррозионностойкие из нержавеющей стали
Взрывозащищенные из разнородных металлов.
Что это даёт
Вытяжка без машинного помещенияВентилятор ставится прямо на кровлю на монтажный стакан: не нужно место в техэтаже, не нужен вертикальный воздуховод до венткамеры.
Защита от осадков и обратной тягиКолпак и конструкция выхлопа не пускают дождь и снег в шахту, а при остановке вентилятора канал закрывается клапаном.
Обслуживание сверхуДвигатель и колесо доступны после снятия колпака — обслуживание не требует разбора воздуховодов.
Тихая работа над помещениемШум выносится на кровлю, в помещении остаётся только шум от воздухораспределителей.
Где применяется
вытяжная вентиляция производственных, общественных и жилых зданий
вытяжка от санузлов, кухонь, коридоров и технических помещений
общеобменная вентиляция цехов и складов
сельскохозяйственные и животноводческие помещения (исполнения для влажной среды)
Технические характеристики
Двигатель
Мощность, кВт
Обороты, об/мин
Производительность, м³/ч
Статическое давление Pv, Па
Мощность, кВт
АИР63В2
0,55
3000
800-2300
600-0
86
АИР71А2
0,75
3000
1000-3000
600-0
86
АИР63В6
0,25
1000
700-1500
100-0
84
АИР71А6
0,37
1000
800-1600
110-0
84
АИР56А4
0,12
1500
1300-2200
200-0
88
АИР63А4
0,25
1500
1500-2300
220-0
88
АИР63В4
0,37
1500
1500-2400
220-0
88
АИР71А6
0,37
1000
1000-1200
200-0
85
АИР56В4
0,18
1500
700-2400
260-0
90
АИР63А4
0,25
1500
800-3000
260-0
90
АИР63В4
0,37
1500
2000-3900
290-0
90
АИР71А6
0,37
1000
1500-2900
170-0
87
АИР71В6
0,55
1000
1500-3000
170-0
87
АИР80А6
0,75
1000
1600-3000
170-0
87
АИР71А4
0,55
1500
1100-4600
340-0
92
АИР71В4
0,75
1500
2700-5000
370-0
92
АИР71А6
0,37
1000
2200-4300
180-0
84
АИР71В4
0,75
1500
3500-6850
430-0
84
АИР80А4
1,1
1500
4400-7000
430-0
95
АИР71В6
0,55
1000
1500-5800
225-0
88
АИР80А6
0,75
1000
2800-6500
250-0
88
АИР80В6
1,1
1000
3100-6500
280-0
88
АИР80В4
1,5
1500
5200-6500
640-0
95
АИР90L4
2,2
1500
5400-8550
640-0
95
АИР80А6
0,75
1000
5600-5900
350-0
90
АИР80В6
1,1
1000
5700-7500
350-0
90
АИР90L4
2,2
1500
5800-12000
750-0
96
АИР100S4
3,0
1500
5800-12000
750-0
96
АИР90L6
1,5
1000
5500-12200
380-0
98
АИР100L6
2,2
1000
6000-13500
430-0
98
5А112МА6
3,0
1000
8000-14000
430-0
98
АИР112М4
5,5
1500
8900-16500
980-0
102
АИРM132S4
7,5
1500
8900-16500
980-0
102
5А112МВ8
3,0
750
3100-13000
270-0
96
АИРM132S8
4,0
750
4000-14000
270-0
98
АИР100L6
2,2
1000
4000-16000
450-0
102
5А112МА6
3,0
1000
4250-17500
500-0
102
АИРМ112МВ4
4,0
1000
4250-17500
500-0
102
АИРM132S4
7,5
1500
12000-24000
1000-0
108
АИРМ132М4
11,0
1500
12000-24000
1000-0
108
5А112МВ8
3,0
750
9400-22000
350-0
99
АИРM132S8
4,0
750
10000-22500
400-0
99
А132S6
5,5
1000
12500-26000
750-0
104
А132М6
7,5
1000
15000-27500
750-0
104
Показаны 44 строк из 61 — полные таблицы в техническом листе.
начните с расхода и сопротивления шахты, дальше выбирайте типоразмер и обороты
к вентилятору нужен монтажный стакан по размеру шахты, при необходимости — поддон и обратный клапан
при работе зимой уточните исполнение и защиту от обмерзания
для регулирования расхода закладывайте преобразователь частоты
Монтаж и эксплуатация
стакан крепится к плите перекрытия и гидроизолируется, вентилятор ставится на прокладку
соблюдайте вертикальность установки: перекос приводит к вибрации и износу подшипников
предусмотрите площадку и ограждение для безопасного обслуживания на кровле
кабель подводите в металлорукаве, клеммную коробку герметизируйте
Важно знать
Стакан и поддон — часть системы
Установка вентилятора без монтажного стакана нарушает узел прохода через кровлю: появляются протечки и мостики холода.

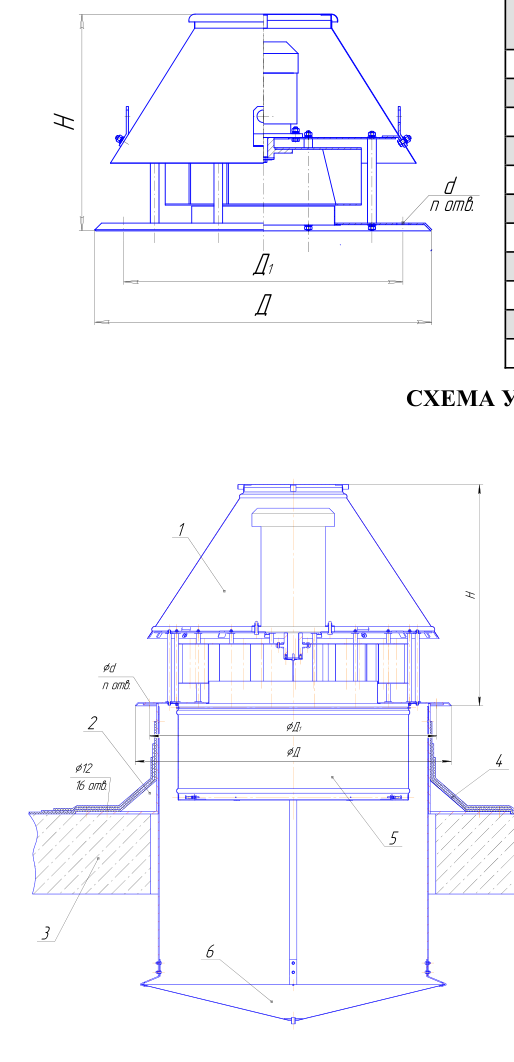

Документация. Технический лист с полными таблицами и чертежами — ВКР (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
