Вентиляторы Радиальные ВРАВ

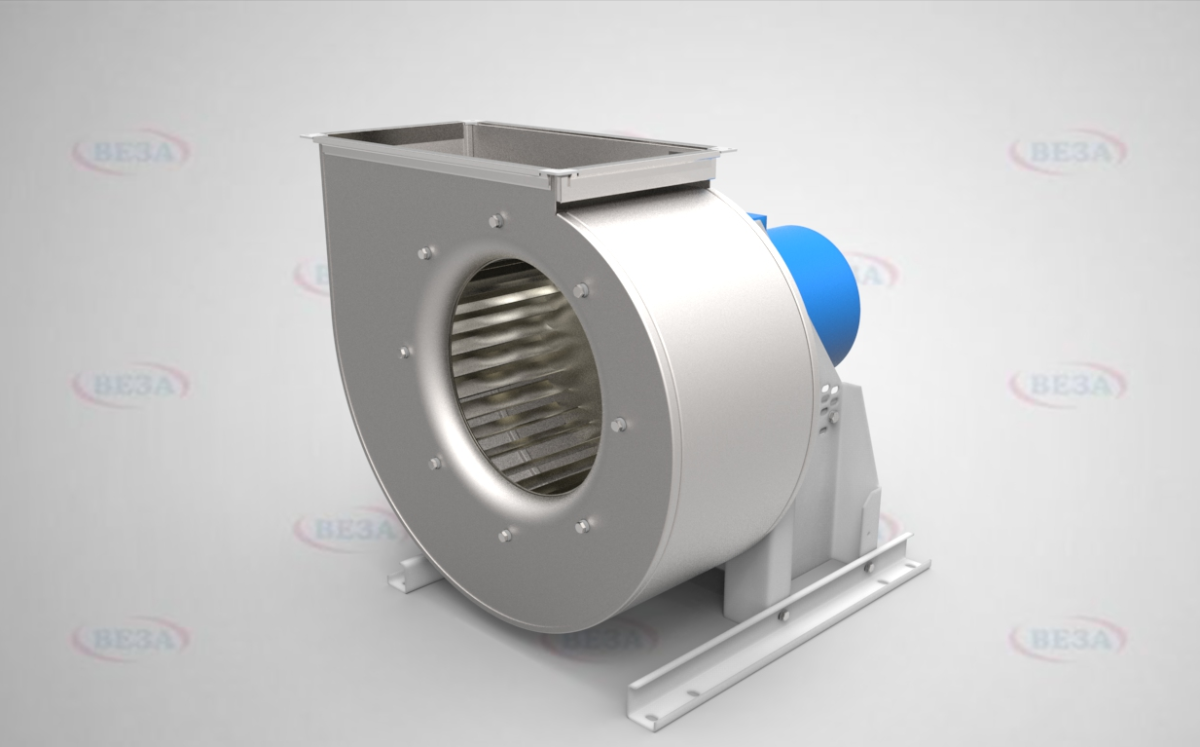

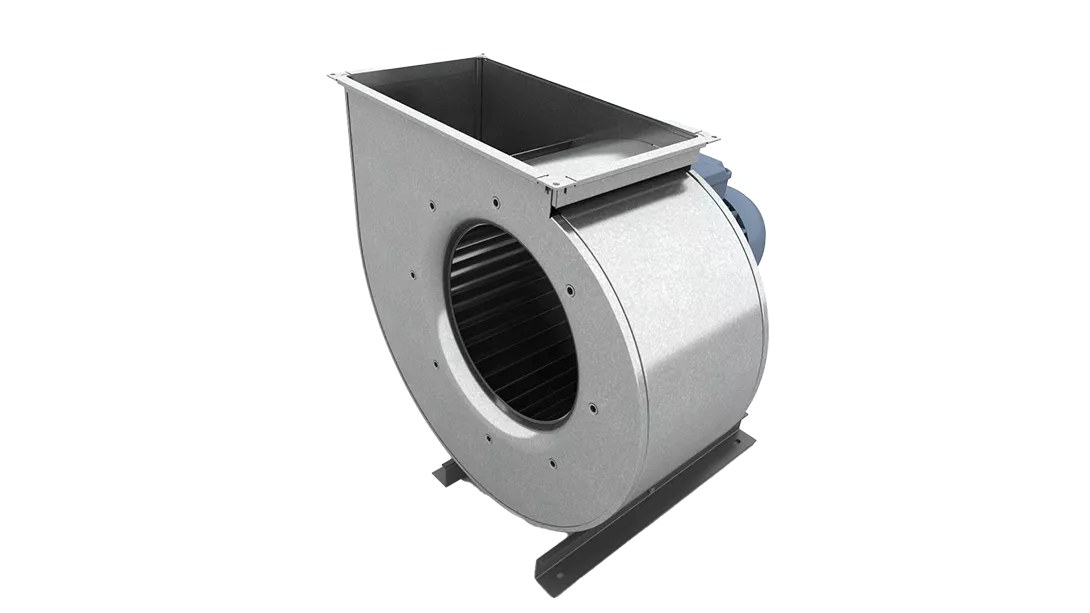

Радиальные вентиляторы ВРАВ работают в системах вентиляции и воздушного отопления, а также в санитарно-технических и производственных установках. Рабочее колесо серии барабанного типа, с загнутыми вперёд лопатками специальной формы.

Технические характеристики

Конструкция

Колесо барабанного типа изготавливают левого или правого вращения; такая геометрия даёт высокую производительность при компактном диаметре колеса и умеренной частоте вращения. Вентиляторы комплектуют стандартными трёхфазными асинхронными односкоростными двигателями.

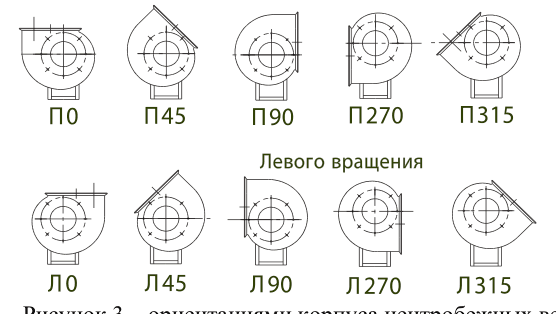

Для наружного размещения предусмотрены отдельно заказываемые принадлежности: при положении корпуса П0 (Л0) в 1-й категории размещения — защита от атмосферных осадков ЗОНТ-ВРАН, при положении П90 (Л90) — козырёк. Положение корпуса и направление вращения задаются при изготовлении под конкретную компоновку.

Принцип работы

Многолопаточное колесо барабанного типа захватывает воздух по всей ширине и отбрасывает его в спиральный корпус, где скоростной напор переходит в статическое давление. Лопатки, загнутые вперёд, позволяют получить нужный расход при меньшем диаметре колеса, что удобно для компактных венткамер и приточных установок.

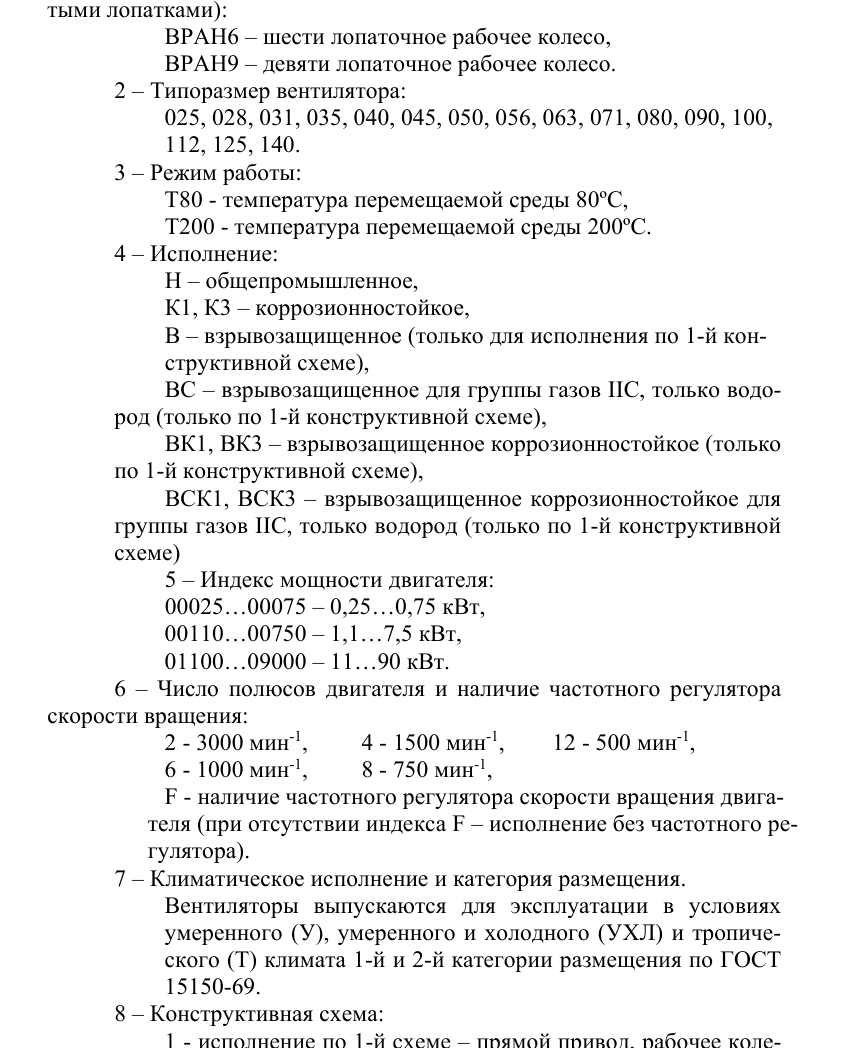

Исполнения и обозначения

Как подобрать

• подбор ведут по расходу воздуха и полному давлению в рабочей точке
• учитывают особенность колеса с загнутыми вперёд лопатками: мощность растёт с расходом
• режим работы выбирают по температуре среды: Т80 или Т200
• исполнение по коррозии и взрывозащите назначают по характеру среды и категории помещения
• для уличной установки закладывают ЗОНТ-ВРАН или козырёк в зависимости от положения корпуса

Монтаж и обслуживание

• вентилятор ставят на раму или фундамент через виброизоляторы
• воздуховоды присоединяют через мягкие соединители СОМ
• перед пуском проверяют направление вращения и токи двигателя под нагрузкой
• следят, чтобы фактическое сопротивление сети не уводило рабочую точку в перегрузку
• обслуживание включает очистку лопаток от отложений и контроль вибрации

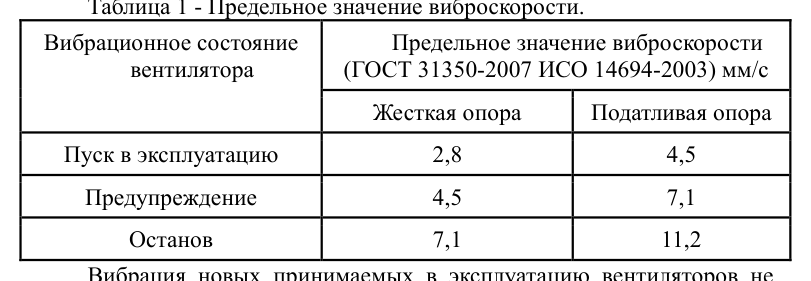

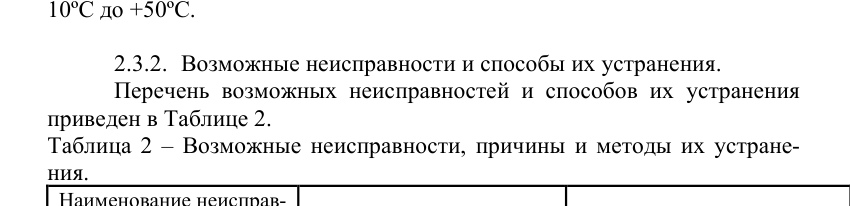

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (3 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
