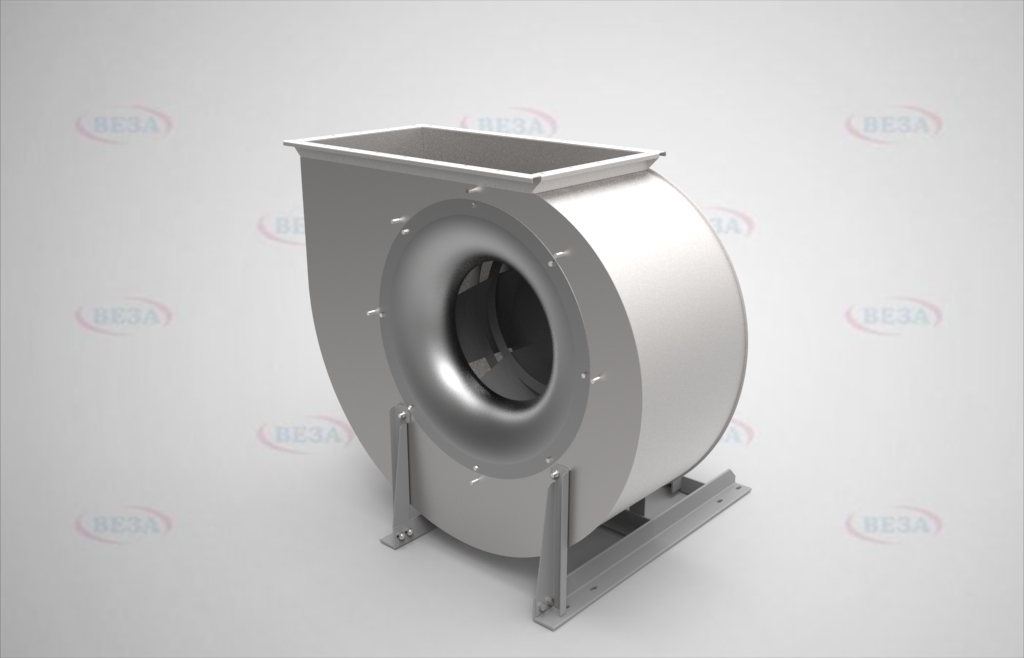

Вентиляторы радиальные ВРАН

Радиальные вентиляторы ВРАН применяют в системах вентиляции и воздушного отопления, а также в санитарно-технических и производственных установках. Рабочее колесо серии выполнено с загнутыми назад лопатками специальной формы, дающими высокий КПД и низкий шум.

Технические характеристики

Конструкция

Колесо изготавливают левого или правого вращения, что позволяет вписать вентилятор в готовую компоновку венткамеры. Вентиляторы комплектуют стандартными трёхфазными асинхронными односкоростными двигателями; для ВРАН9 по 1-й схеме исполнения возможна комплектация двигателями, допускающими частотное регулирование скорости вращения.

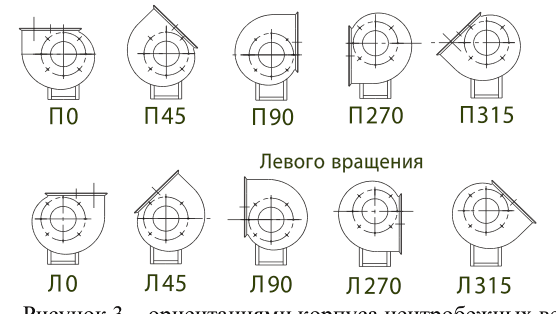

Для наружной установки предусмотрены принадлежности, заказываемые отдельно: для положения корпуса П0 (Л0) в 1-й категории размещения — защита от атмосферных осадков ЗОНТ-ВРАН, для положения П90 (Л90) — козырёк. Положение корпуса и направление вращения задаются при изготовлении.

Принцип работы

Воздух подтекает к колесу вдоль оси, лопатки разгоняют его и отбрасывают к периферии, а спиральный корпус переводит скоростной напор в статическое давление. Загнутые назад лопатки дают неперегружающую характеристику мощности: при отклонении сопротивления сети от расчётного двигатель остаётся в допустимом режиме.

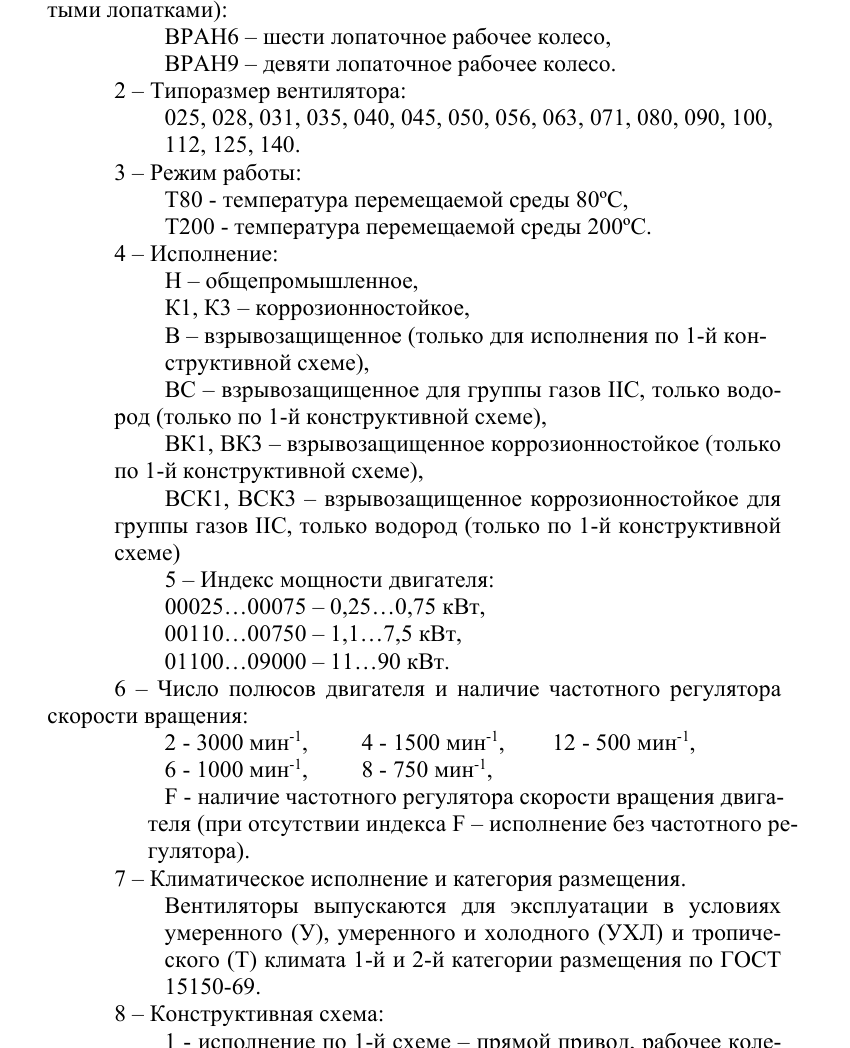

Исполнения и обозначения

Как подобрать

• подбор ведут по расходу воздуха и полному давлению в рабочей точке
• режим работы выбирают по температуре среды: Т80 для вентиляции, Т200 для производственных установок
• схему исполнения и положение корпуса согласуют с компоновкой венткамеры
• исполнение по коррозии (К1, К3) и взрывозащите определяют по характеру среды
• для уличной установки сразу закладывают ЗОНТ-ВРАН или козырёк

Монтаж и обслуживание

• вентилятор монтируют на раму или фундамент через комплект виброизоляторов КИВ
• присоединение к воздуховодам выполняют мягкими соединителями СОМ
• перед пуском проверяют направление вращения, зазоры и затяжку крепежа
• при наружном размещении устанавливают защиту от осадков по положению корпуса

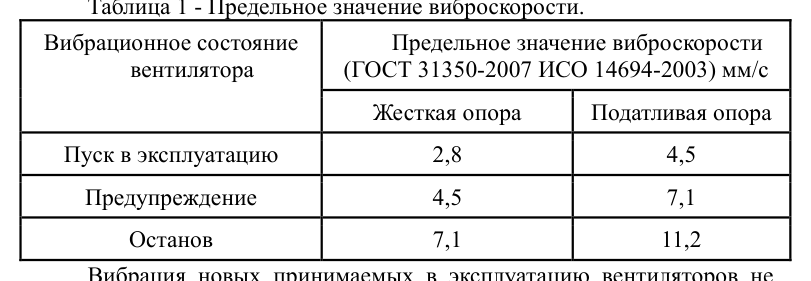

• в регламент входят контроль вибрации, очистка колеса и обслуживание подшипников

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
