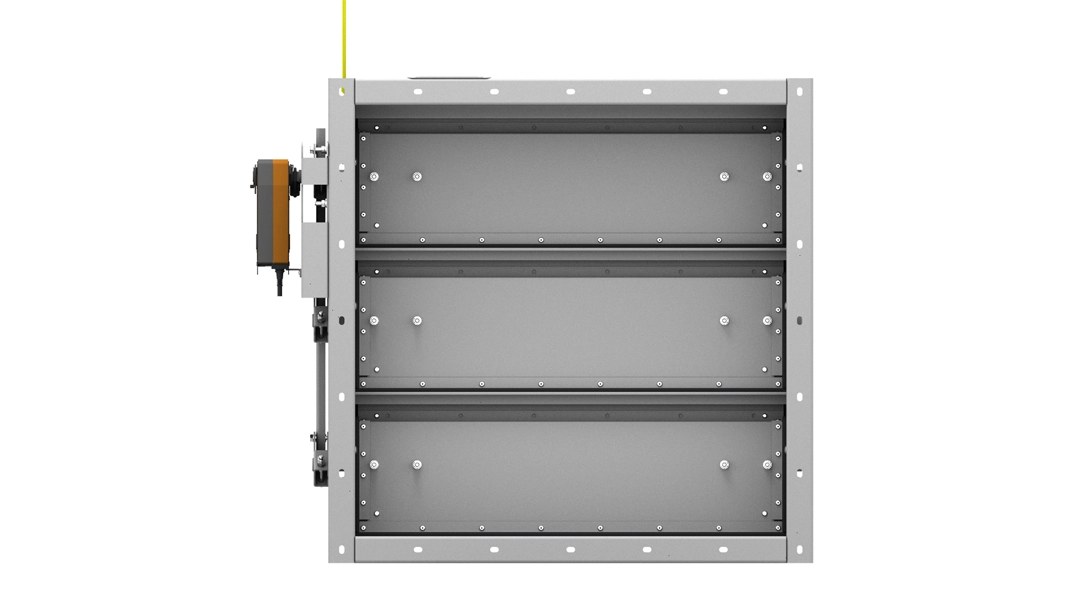

Воздухорегулирующий клапан типа КОРД-2
⚙️ Подбор и заказ
Характеристики
Описание
Воздухорегулирующий клапан типа КОРД-2 предназначен для регулировки или отсечки газо-паро-воздушных потоков, в том числе взрывоопасных, в системах вентиляции с высоким рабочим давлением — до 10000 Па.

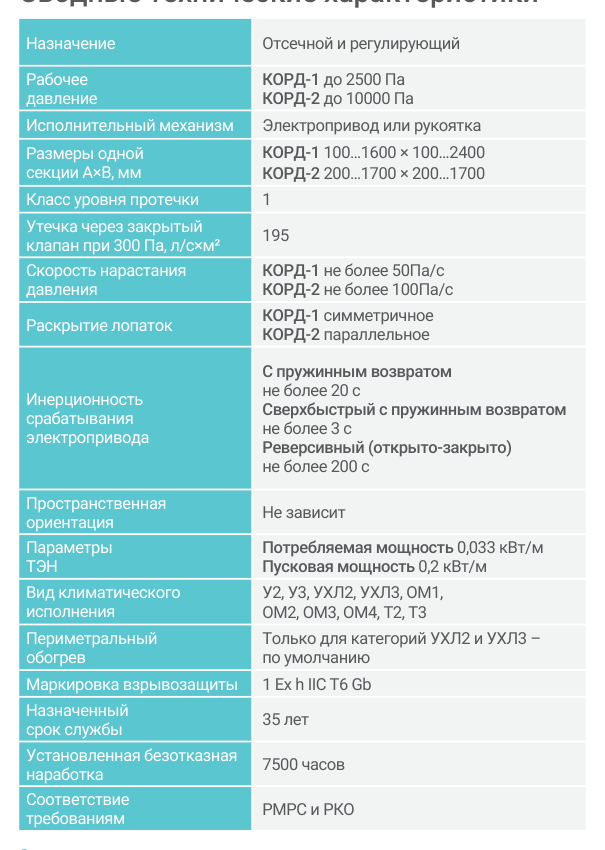

Технические характеристики
Конструкция
Клапан состоит из четырёхстеночного стального прямоугольного корпуса с поворотными лопатками, установленными в корпусе на осях. Лопатки имеют полую конструкцию без утепления, изготавливаются коробчатой формы из толстолистовой стали с усилением и с замковым уплотнением, размещаются на подшипниках качения.
Раскрытие лопаток у КОРД-2 параллельное, кинематика построена на рычагах и тягах. В зависимости от назначения клапаны изготавливаются из оцинкованной низколегированной стали или из нержавеющей стали. Климатическое исполнение — УХЛ по ГОСТ 15150.
Принцип работы
Поворот лопаток через рычаги и тяги меняет живое сечение канала: в промежуточных положениях клапан регулирует расход, в закрытом — отсекает поток. Замковое уплотнение по кромкам лопаток снижает утечки, а подшипники качения сохраняют лёгкость хода при высоком рабочем давлении до 10000 Па.
Исполнения и обозначения
Материал выбирается по назначению: оцинкованная низколегированная сталь или нержавеющая сталь. При заказе уточняют размеры канала, рабочее давление и характер среды, включая взрывоопасность.
Как подобрать
- Размеры прямоугольного канала и расчётный расход воздуха
- Рабочее давление в системе — до 10000 Па
- Задача: регулирование расхода или отсечка потока
- Характер среды, включая наличие взрывоопасных компонентов
- Материал корпуса и лопаток — оцинкованная низколегированная или нержавеющая сталь
Монтаж и обслуживание
- Клапан встраивают в канал так, чтобы кинематика рычагов и тяг оставалась доступной
- Опоры канала располагают так, чтобы корпус не воспринимал изгибающих нагрузок
- Проверяют параллельность раскрытия лопаток и полноту хода до упора
- Приводной механизм подключают по схеме и выставляют крайние положения
- Периодически осматривают подшипники, оси и замковое уплотнение лопаток

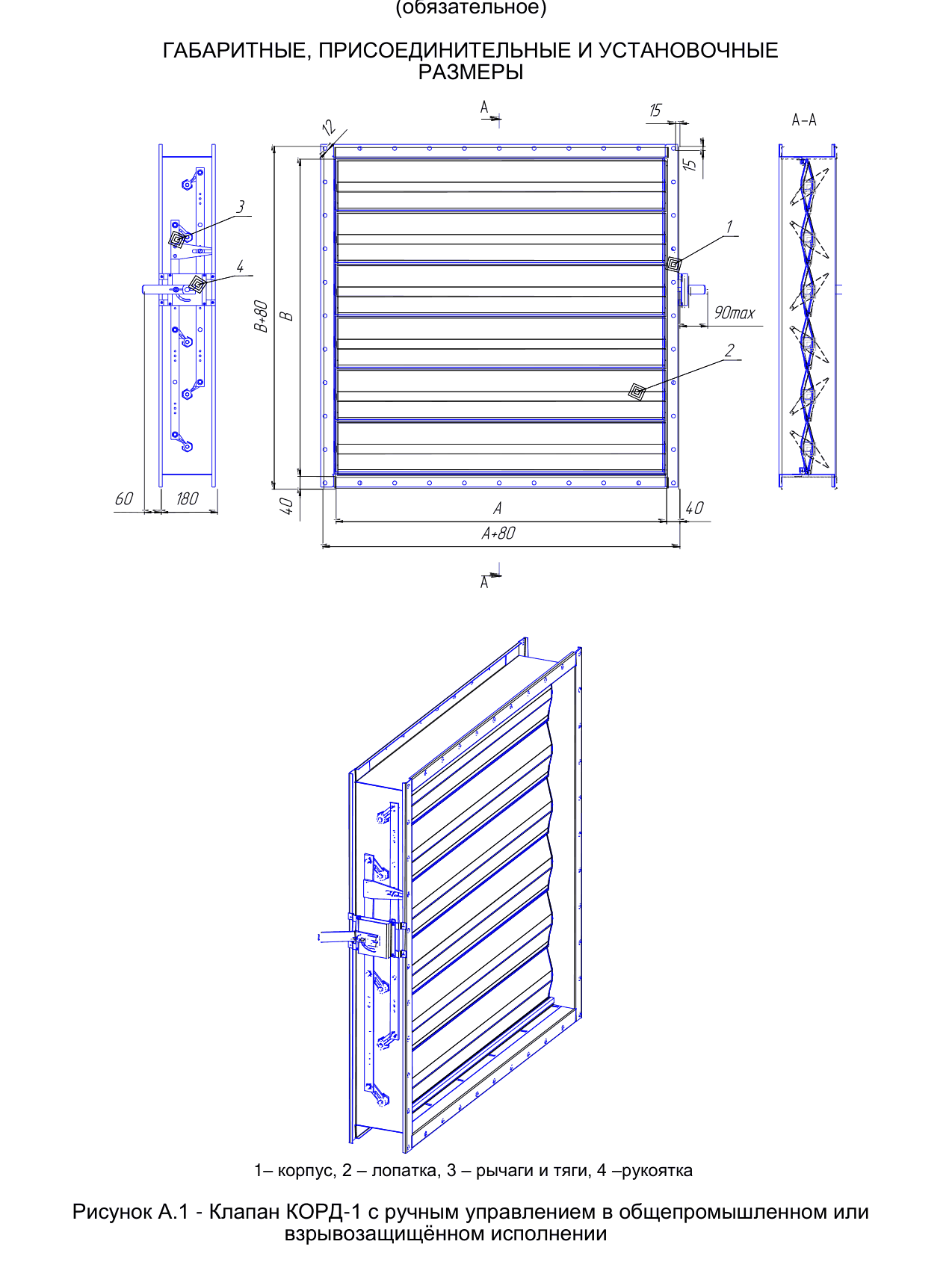

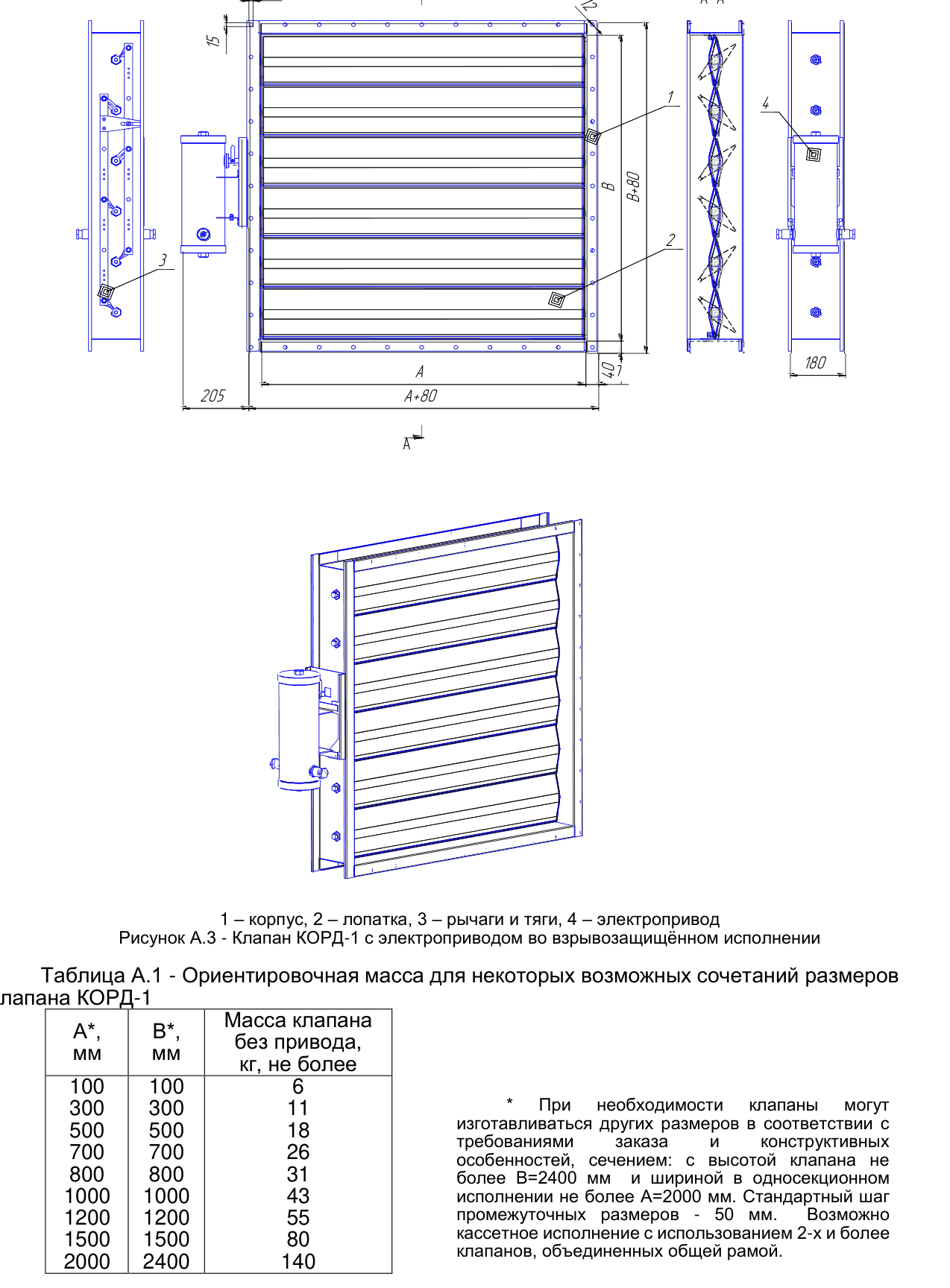

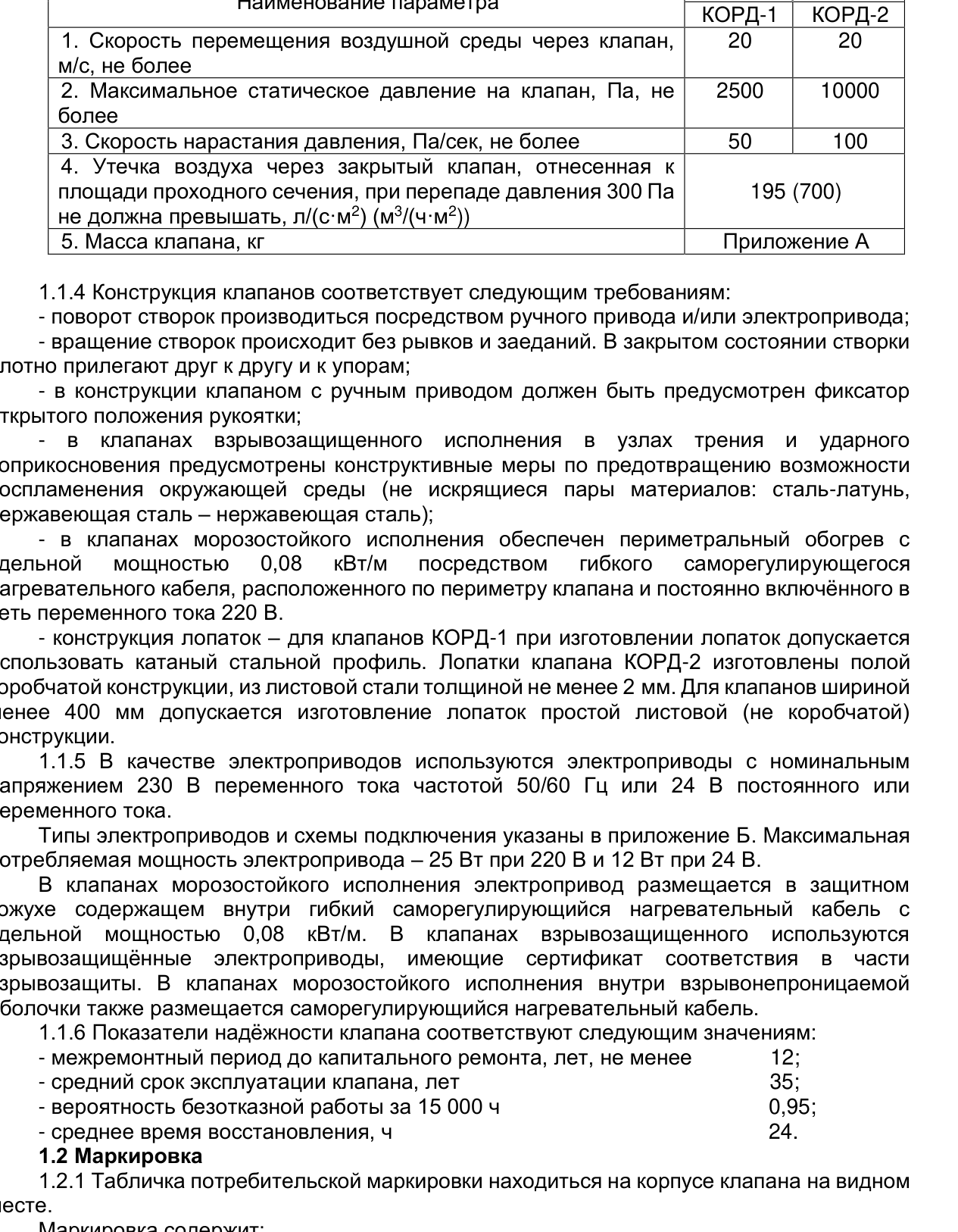

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
