Отсечной клапан ГЕК-МОРЕ
⚙️ Подбор и заказ
Характеристики
Описание
Отсечной клапан ГЕК-МОРЕ — герметичный вентиляционный клапан для систем с высоким рабочим давлением. Работает запорным устройством и надёжно отсекает обслуживаемые зоны от объёмов с опасными или нежелательными газовоздушными средами.
Технические характеристики
Конструкция

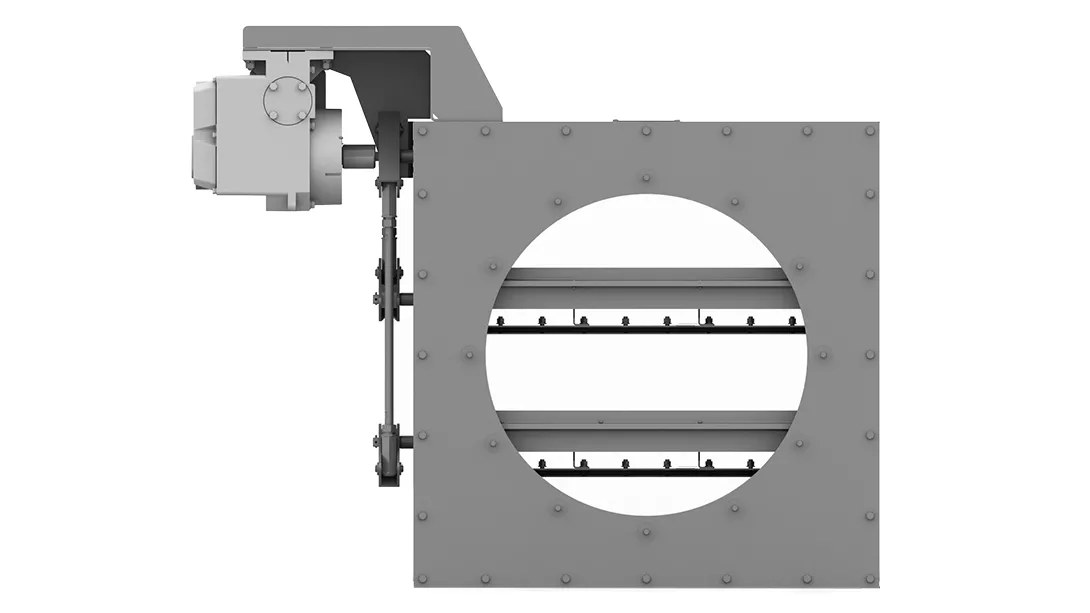

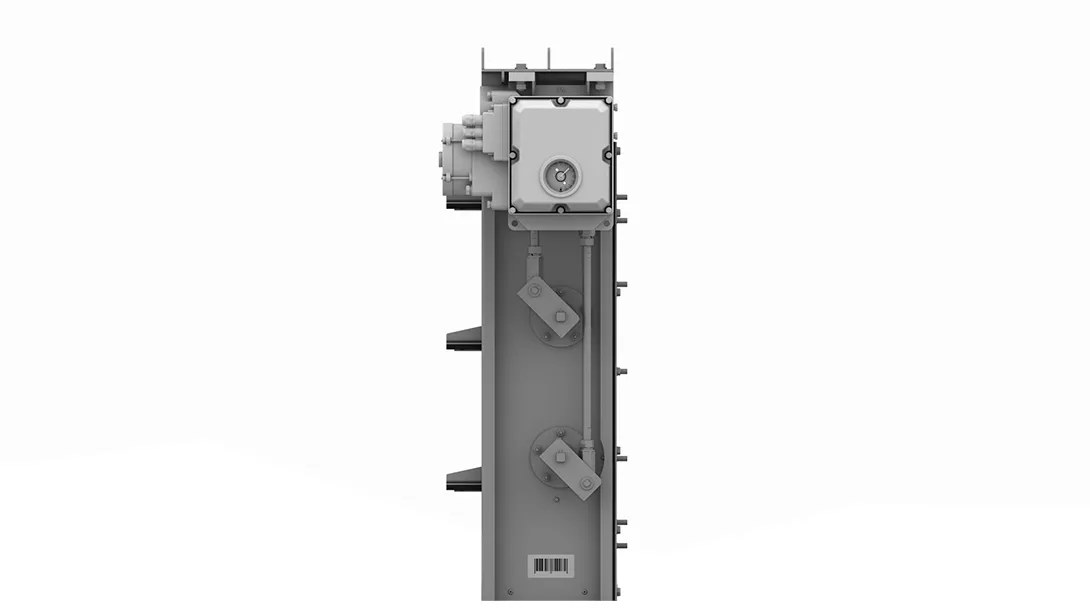

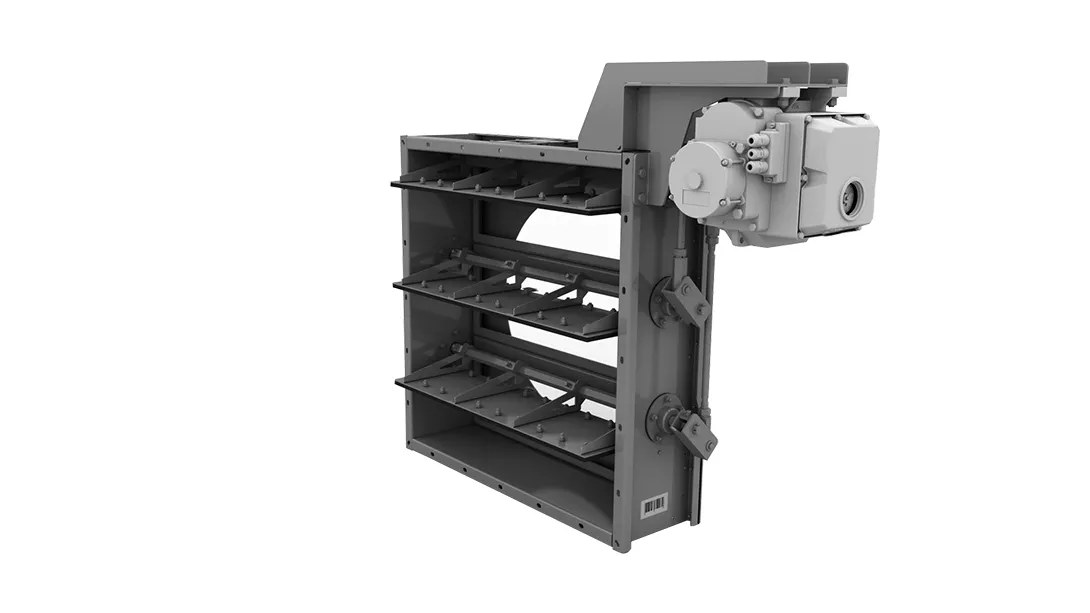

Клапан состоит из корпуса прямоугольного сечения, лопатки и системы рычагов. Изготавливается в канальном исполнении из толстолистовой углеродистой стали с покрытием серого цвета RAL 7035 — исполнение Н, либо из нержавеющей стали — исполнение К. Материал выбирают по агрессивности среды и условиям объекта.
Возможна комплектация клапана переходником или переходниками для присоединения к воздуховодам и элементам системы. Клапаны предназначены для применения на морских судах смешанного и внутреннего плавания всех классов, на газодобывающих платформах, плавучих буровых установках, стационарных морских платформах и объектах береговой инфраструктуры.
Принцип работы
Поворот лопатки через систему рычагов переводит клапан из открытого положения в закрытое, перекрывая канал. В закрытом положении обеспечивается герметичное отсечение газо-паро-воздушных потоков, поэтому опасная среда не проникает в обслуживаемую зону даже при высоком рабочем давлении в системе вентиляции.

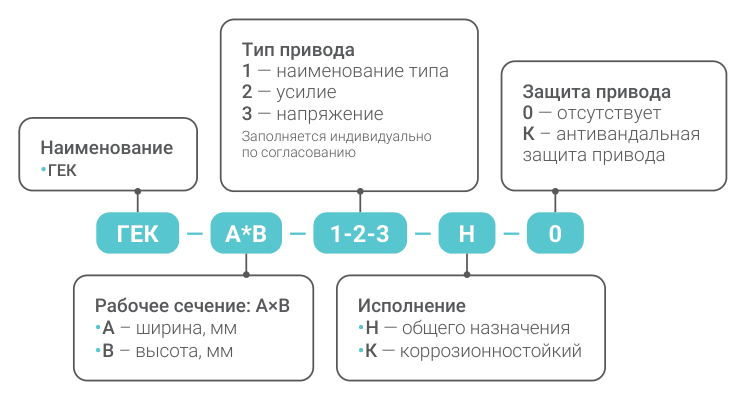

Исполнения и обозначения
Исполнения по материалу: Н — толстолистовая углеродистая сталь с покрытием RAL 7035, К — нержавеющая сталь. При заказе уточняют размеры канала, рабочее давление и необходимость переходников.
Как подобрать
- Размеры прямоугольного канала и требуемое присоединение
- Рабочее давление в системе вентиляции
- Характер среды и требования к герметичности отсечения
- Исполнение по материалу: Н — углеродистая сталь с покрытием, К — нержавеющая
- Необходимость переходников для стыковки с воздуховодами
Монтаж и обслуживание
- Клапан встраивают в канал так, чтобы система рычагов оставалась доступной
- Стыки с воздуховодами выполняют через переходники, если они предусмотрены заказом
- Опоры канала располагают так, чтобы корпус клапана не воспринимал изгибающих нагрузок
- После монтажа проверяют полный ход лопатки и плотность закрытия
- Периодически осматривают рычаги и уплотнения, проверяют лёгкость хода
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
