Клапаны КОРД
⚙️ Подбор и заказ
Характеристики
Описание
Клапаны КОРД регулируют или отсекают газо-паро-воздушные потоки, в том числе взрывоопасные, в судовых системах вентиляции со средним рабочим давлением на судах, платформах и объектах прибрежной инфраструктуры.

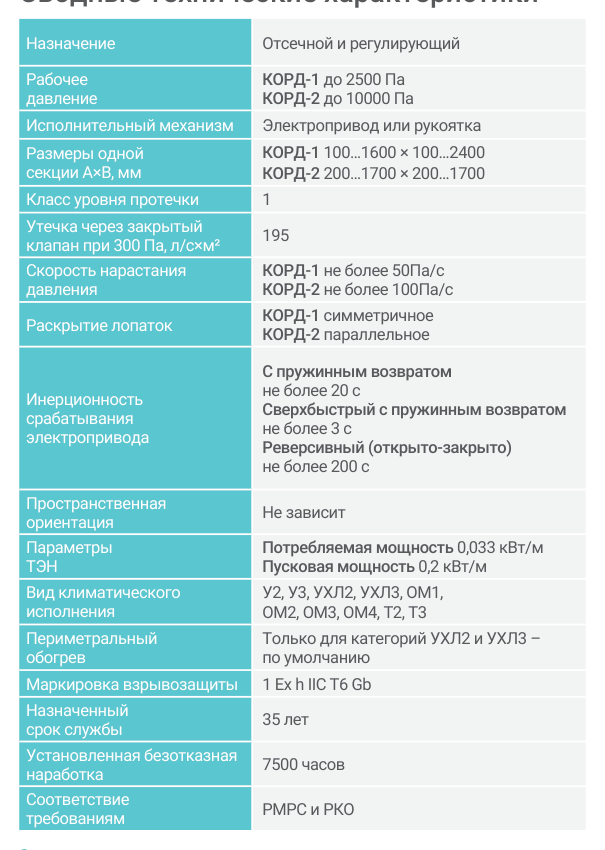

Технические характеристики
Конструкция
Клапан состоит из четырёхстеночного стального прямоугольного корпуса с лопатками поворотного типа, установленными в корпусе на осях. Лопатки имеют полую конструкцию без утепления. Кинематика клапана построена на рычагах и тягах, что обеспечивает синхронный поворот всех лопаток.
В зависимости от назначения клапаны изготавливаются из оцинкованной низколегированной стали или из нержавеющей стали. Клапаны в климатическом исполнении УХЛ по ГОСТ 15150 относятся к морозостойкому исполнению и выполняются с периметральным обогревом в виде саморегулирующегося электрического нагревательного кабеля.
Принцип работы
Поворот лопаток изменяет живое сечение клапана: в промежуточных положениях расход регулируется, в закрытом — поток отсекается. Рычажно-тяговая кинематика передаёт усилие от привода или ручного механизма на все лопатки одновременно, поэтому створки движутся согласованно и плотно садятся в закрытом положении.

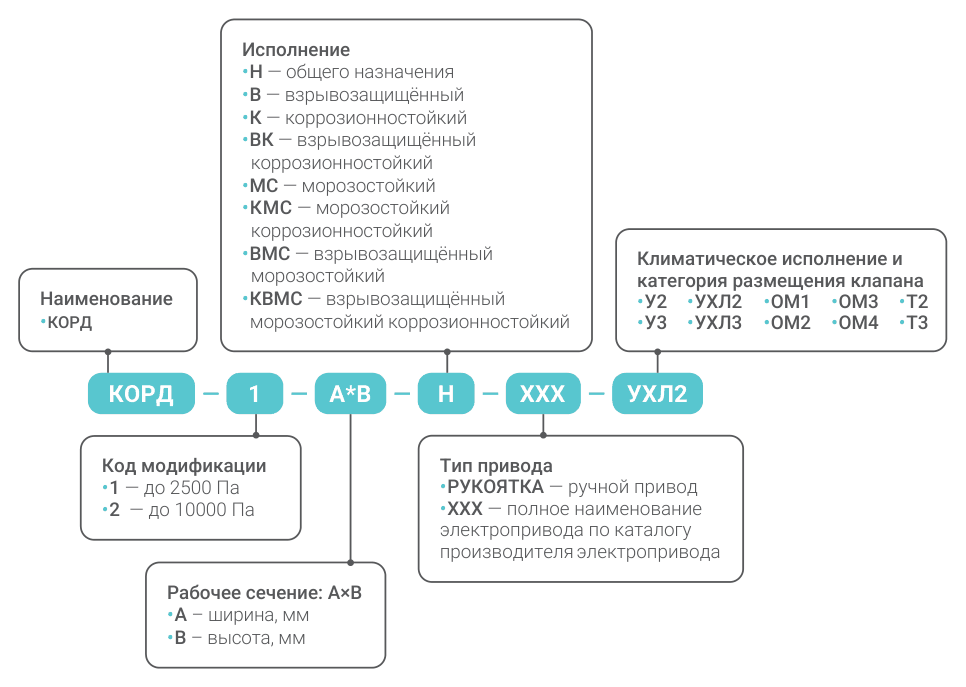

Исполнения и обозначения
При заказе уточняются материал исполнения, климатическое исполнение с обогревом, тип привода и требования по взрывобезопасности.
Как подобрать
- Расход воздуха и рабочее давление в системе
- Функция: регулирование или полная отсечка потока
- Материал корпуса и лопаток под условия эксплуатации
- Необходимость морозостойкого исполнения УХЛ с периметральным обогревом
- Тип привода и требования к взрывозащите
Монтаж и обслуживание
- Устанавливайте клапан так, чтобы оси лопаток были доступны для обслуживания
- Оставьте место для хода рычагов и тяг кинематики
- Подключите нагревательный кабель обогрева согласно схеме исполнения УХЛ
- Проверьте полноту закрытия и лёгкость хода лопаток при пусконаладке
- Периодически очищайте лопатки и смазывайте узлы кинематики
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
