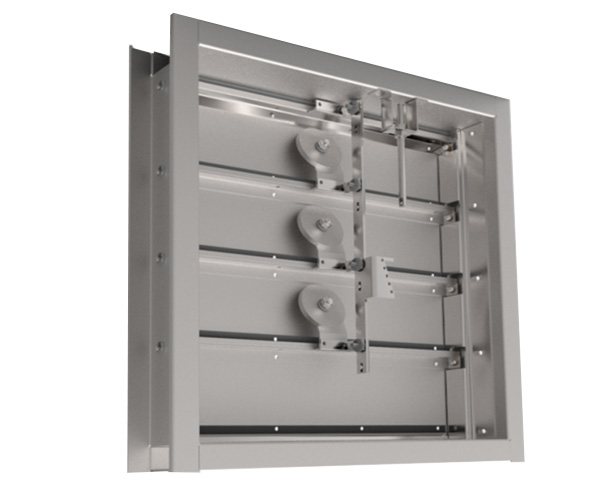

Клапан избыточного давления КИД
⚙️ Подбор и заказ
Характеристики
Описание
Клапан избыточного давления КИД сбрасывает лишние объёмы газо-паро-воздушной смеси из обслуживаемой зоны в смежное пространство или в атмосферу и удерживает в ней заданное избыточное давление. Работает как вспомогательное оборудование при действующих системах вентиляции.
Технические характеристики
Конструкция
Корпус прямоугольного сечения выполнен из стали, внутри него установлены лопатки поворотного типа, вращающиеся в подшипниках скольжения. Сами лопатки имеют листовую профилированную конструкцию, которая даёт жёсткость при малой массе.
Каждая лопатка оснащена противовесом — грузом, расположенным во внутренней полости клапана непосредственно на лопатке с возможностью перемещения. Перемещая груз, настраивают момент открытия и добиваются плавности хода лопаток.
Принцип работы
Клапан работает без привода и внешнего питания. Пока давление в обслуживаемой зоне ниже настроенного, лопатки прижаты противовесами и клапан закрыт. Как только избыточное давление превышает настройку, лопатки приподнимаются и перепускают смесь, а при падении давления возвращаются в исходное положение.
Исполнения и обозначения
Клапаны применяются на морских судах смешанного и внутреннего плавания всех классов, на газодобывающих платформах, плавучих буровых и стационарных морских платформах, а также на объектах гражданского и промышленного строительства. При заказе уточняются габариты, материальное исполнение и давление начала открытия.
Как подобрать
- Расход, который требуется сбрасывать из обслуживаемой зоны
- Заданное значение избыточного давления
- Материальное исполнение по условиям среды и региону эксплуатации
- Размер строительного проёма или сечение воздуховода
- Требования регистра и проектной документации к судовому оборудованию
Монтаж и обслуживание
- Клапан устанавливают в переборку, ограждение или на воздуховод по проекту
- Ориентацию выдерживают так, чтобы противовесы работали в расчётном положении
- Момент открытия настраивают перемещением грузов при пуско-наладке
- Проверяют свободное вращение осей в подшипниках скольжения
- При обслуживании очищают лопатки и контролируют положение противовесов

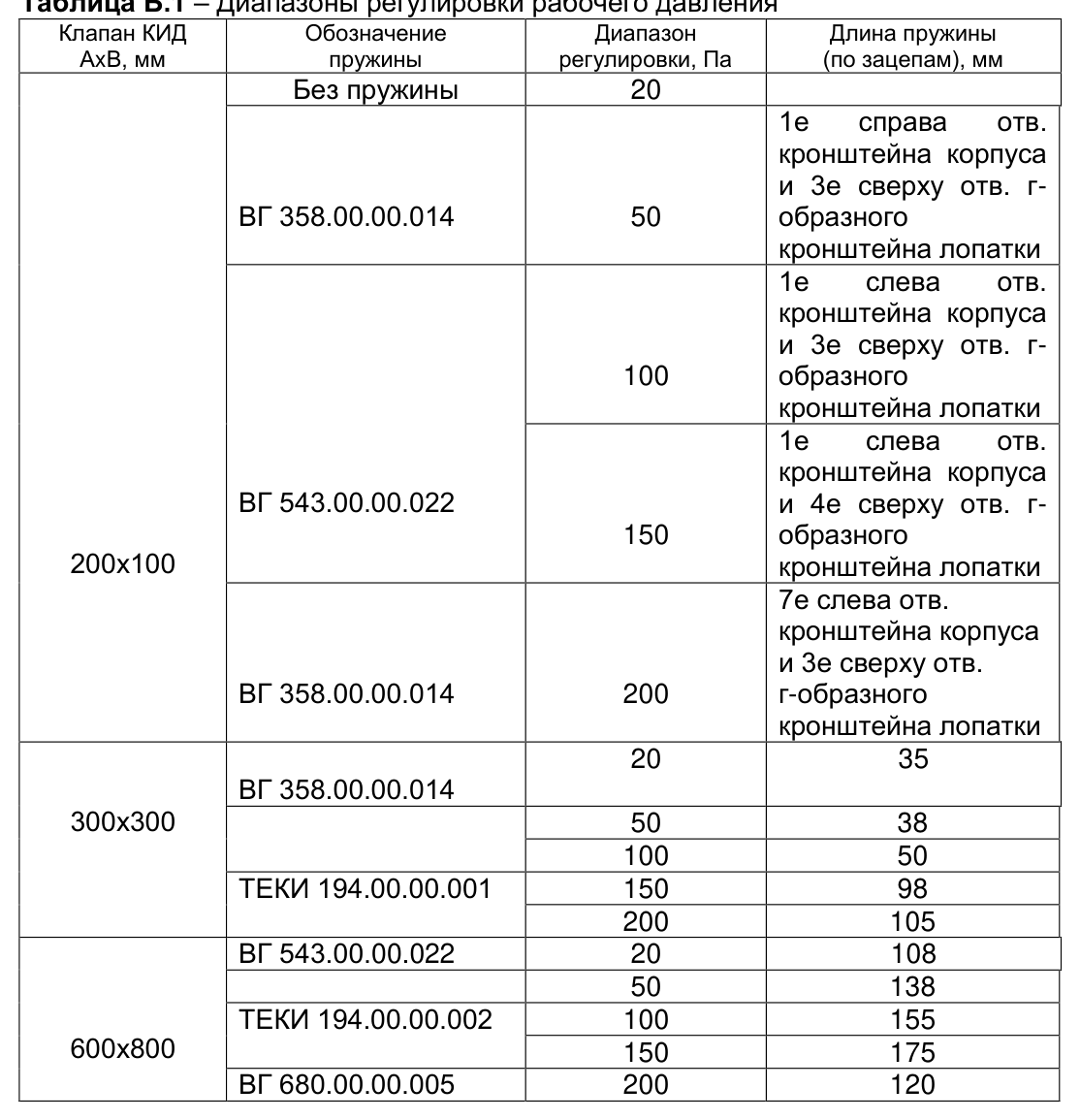

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
