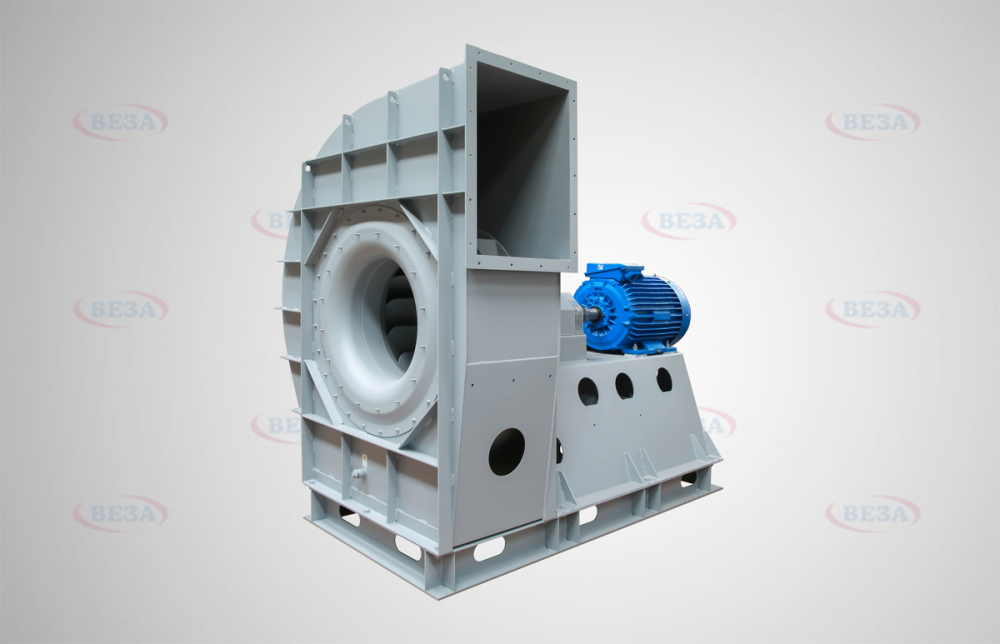

Вентилятор индустриальный радиальный ВИР600

Индустриальный радиальный вентилятор ВИР600 рассчитан на общеобменные системы среднего и высокого давления. Серию применяют там, где нужна высокая аэродинамическая эффективность, а также в качестве дутьевых вентиляторов котлов и печей.

Технические характеристики

Конструкция

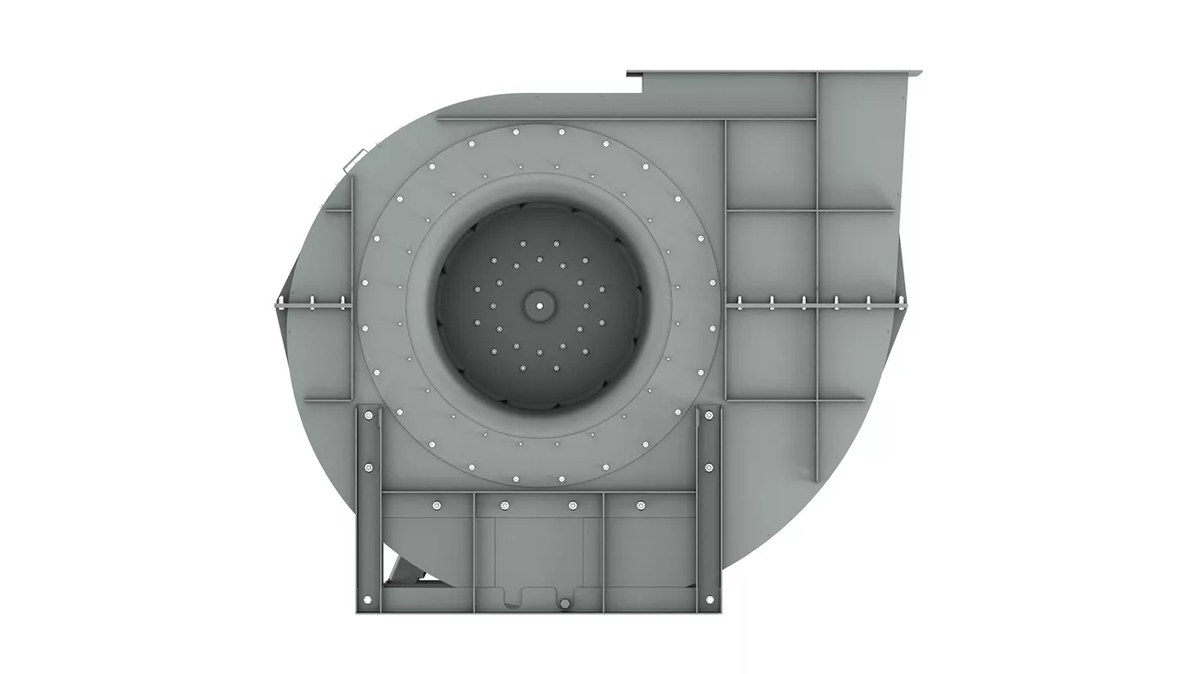

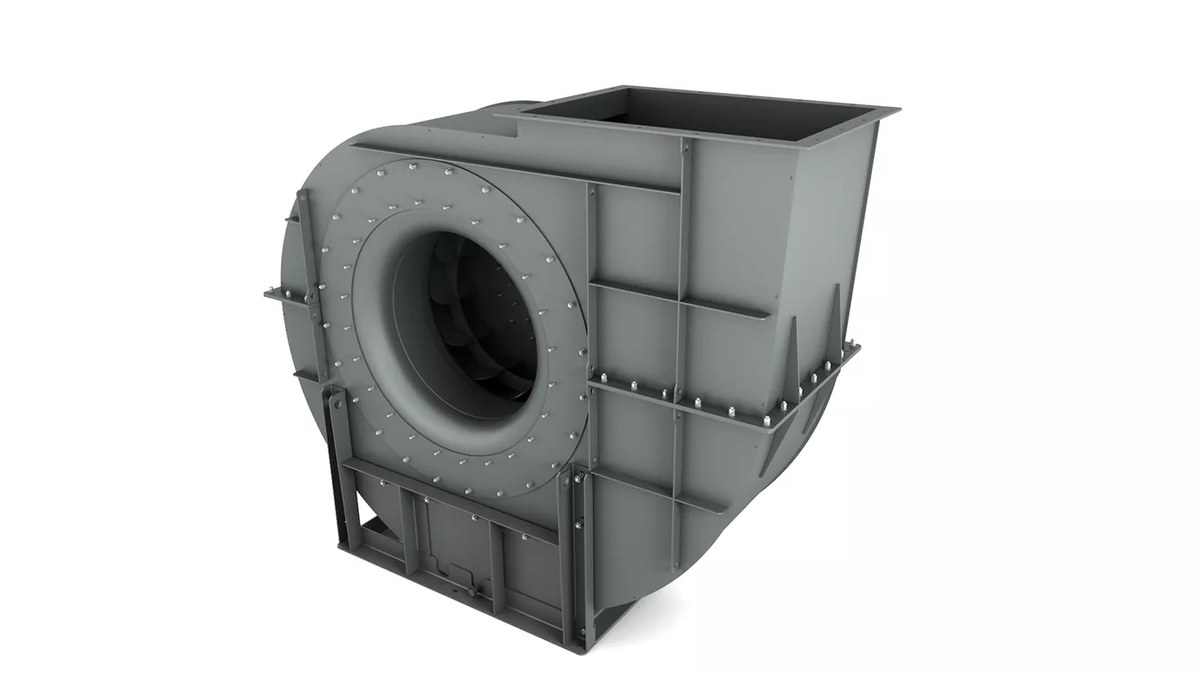

Рабочее колесо с загнутыми назад лопатками специальной формы обеспечивает высокий КПД и низкий шум; колесо изготавливают в правом (RD) и левом (LG) направлениях вращения. Корпус спиральный, поворотный, цельносварной — начиная с типоразмера 140 он выполняется разъёмным в горизонтальной плоскости, что упрощает ревизию проточной части.

Серию выпускают в двух модификациях: с колесом номинального размера Dк = Dн и с колесом уменьшенного размера Dк = 0,95 Dн. Такое решение позволяет подобрать рабочую точку без перехода на соседний типоразмер корпуса и сохранить компоновку узла неизменной.

Принцип работы

Колесо принимает поток по оси и отбрасывает его лопатками к периферии; спиральный корпус собирает воздух и преобразует динамическое давление в статическое. Высокое полное давление серии позволяет работать на протяжённых сетях с большим сопротивлением, а загнутые назад лопатки исключают перегрузку двигателя при росте расхода.

Исполнения и обозначения

Как подобрать

• подбор ведут по расходу воздуха и полному давлению с учётом сопротивления сети
• режим работы выбирают по температуре среды: Т80 или Т150 (только для схемы 1)
• учитывают запылённость: серия рассчитана на воздух с концентрацией пыли до 0,2 г/м3 в сухом состоянии
• схему исполнения определяют способом привода и требуемым положением двигателя
• для дутьевых задач согласуют характеристику с режимом работы котла или печи

Монтаж и обслуживание

• агрегат монтируют на фундамент или раму через виброизоляторы КИВ
• вход и выход присоединяют мягкими соединителями для развязки по вибрации
• с типоразмера 140 предусматривают доступ к разъёму корпуса для обслуживания колеса
• перед пуском контролируют направление вращения, затяжку крепежа и биение колеса

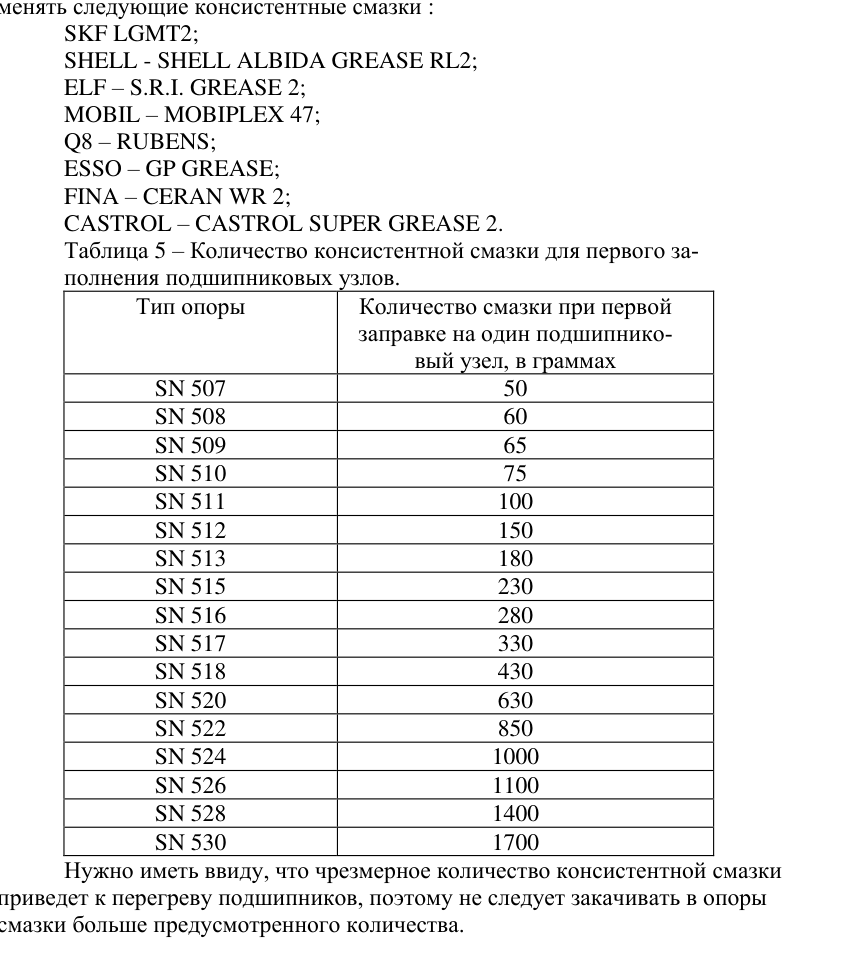

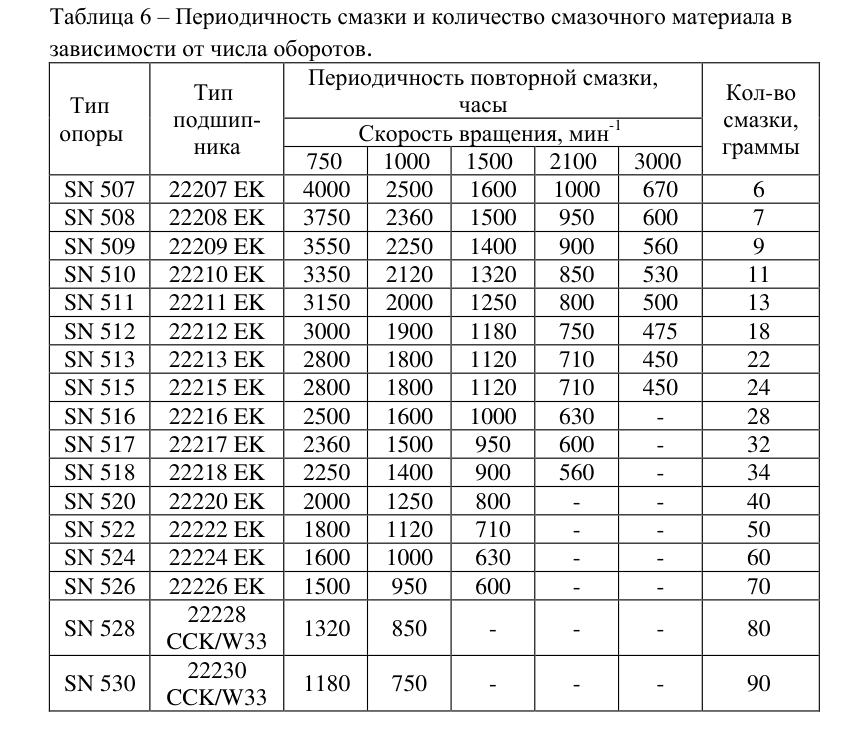

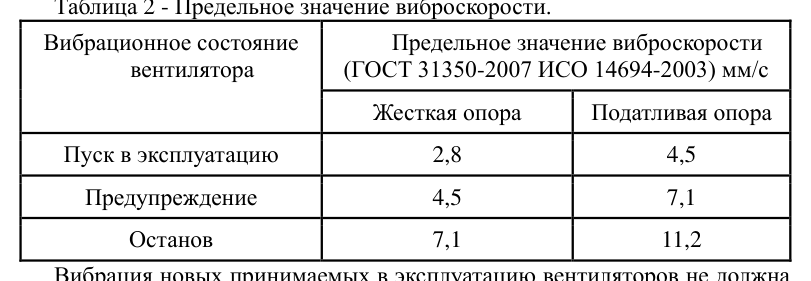

• в эксплуатации следят за вибрацией, чистотой лопаток и состоянием подшипников

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.

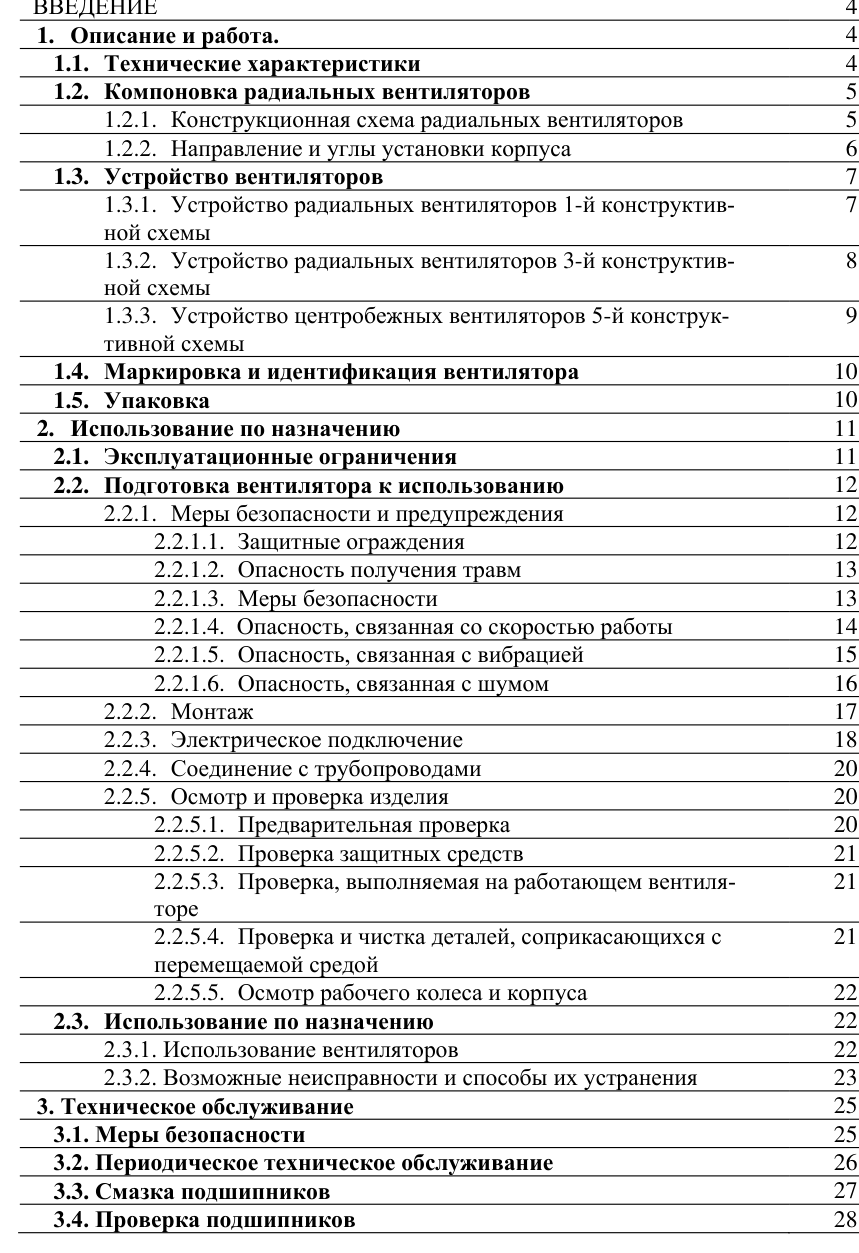

• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
