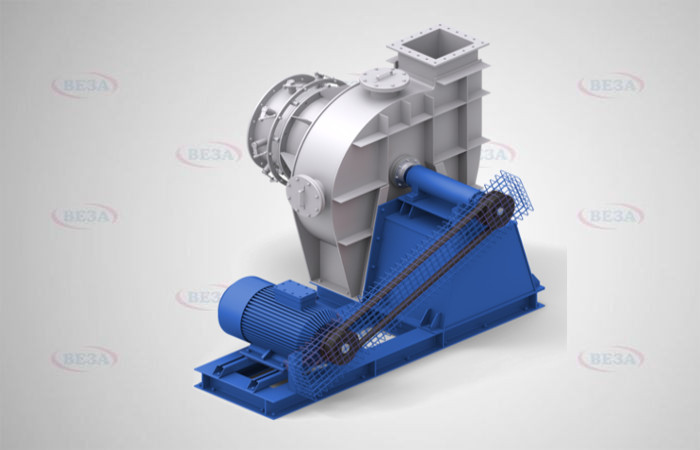

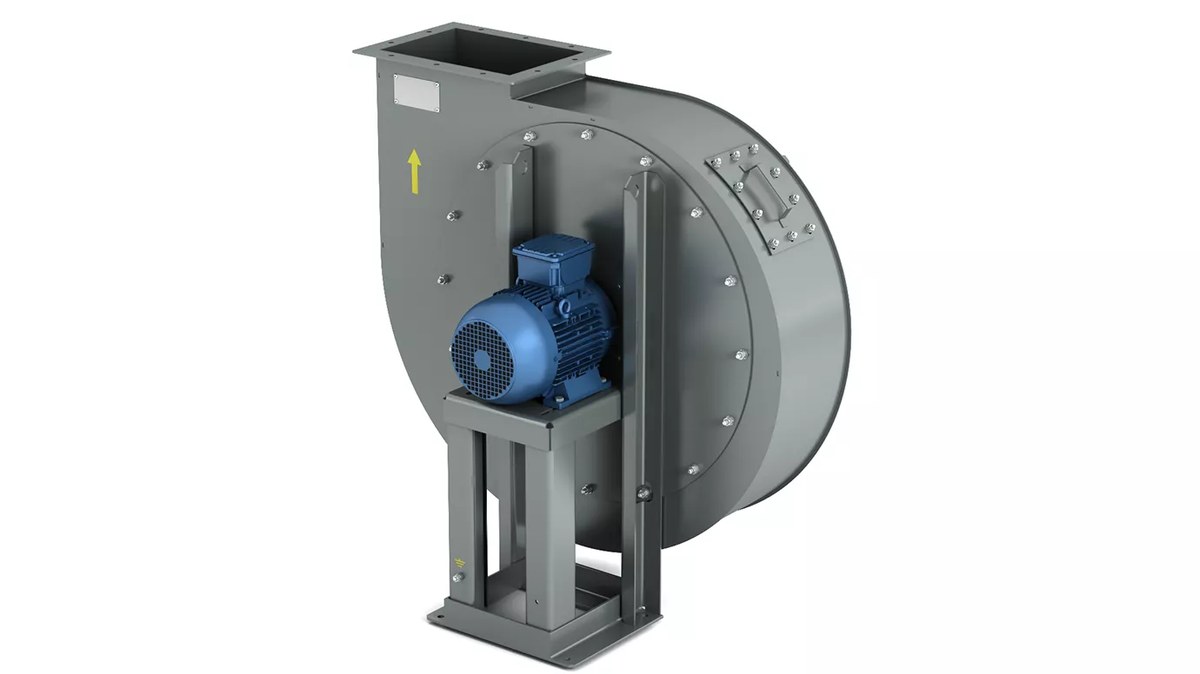

Вентилятор индустриальный радиальный ВИР300

Индустриальный радиальный вентилятор ВИР300 (ВИР301) перемещает воздух и пылегазовоздушные смеси с запылённостью до 0,2 г/м3 в сухом воздухе и до 0,05 г/м3 во влажном. Серию используют для технологических нужд и в фильтровентиляционных установках.

Технические характеристики

Конструкция

Рабочее колесо изготавливают с загнутыми назад лопатками специальной формы: такая геометрия даёт высокий КПД и низкий уровень шума. Колесо выпускают в правом (RD) и левом (LG) направлениях вращения, что позволяет вписать вентилятор в готовую компоновку узла без переделки обвязки.

Корпус спиральный, поворотный, цельносварной; с типоразмера 140 он разъёмный в горизонтальной плоскости. Серию делают в двух модификациях: с колесом номинального размера Dк = Dн и с колесом уменьшенного размера Dк = 0,95 Dн — для точного попадания в рабочую точку.

Принцип работы

Поток входит в колесо вдоль оси, лопатки разгоняют его и отбрасывают к периферии, а спиральный корпус собирает воздух и переводит скоростной напор в статическое давление. Пологая кривая потребляемой мощности у колеса с назад загнутыми лопатками защищает двигатель от перегрузки при отклонении сети от расчётного сопротивления.

Исполнения и обозначения

Как подобрать

• подбор ведут по расходу воздуха и требуемому полному давлению
• режим работы выбирают по температуре среды: Т80 или Т150 (только для схемы 1)
• размер колеса Dк = Dн или Dк = 0,95 Dн назначают по положению рабочей точки
• схему исполнения согласуют со способом привода и компоновкой площадки
• исполнение по коррозии и взрывозащите определяют характеристикой среды

Монтаж и обслуживание

• вентилятор монтируют на раму или фундамент через виброизоляторы
• воздуховоды подключают мягкими соединителями, чтобы разгрузить фланцы
• перед пуском проверяют направление вращения и свободу вращения колеса
• для разъёмных корпусов оставляют место для снятия верхней половины
• в эксплуатации контролируют вибрацию, нагрев подшипников и налипание пыли на лопатках

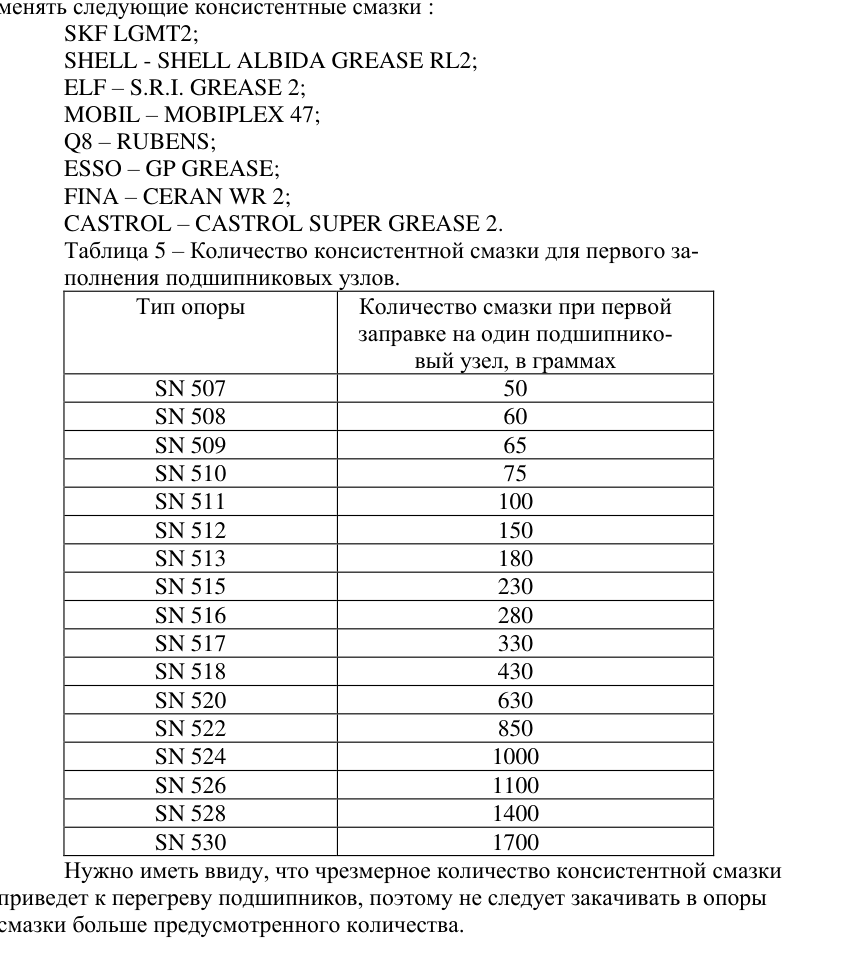

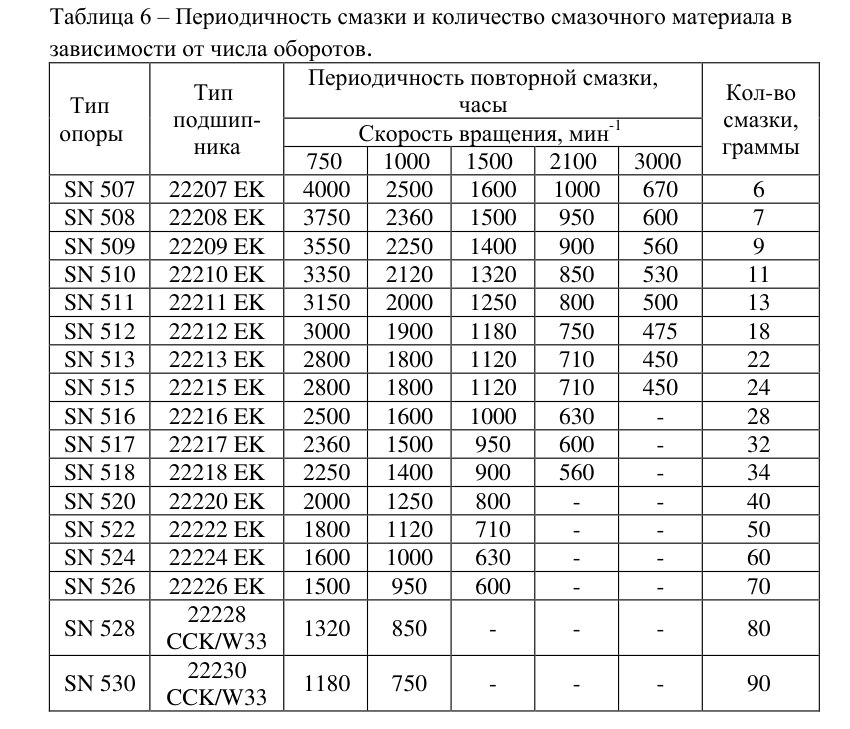

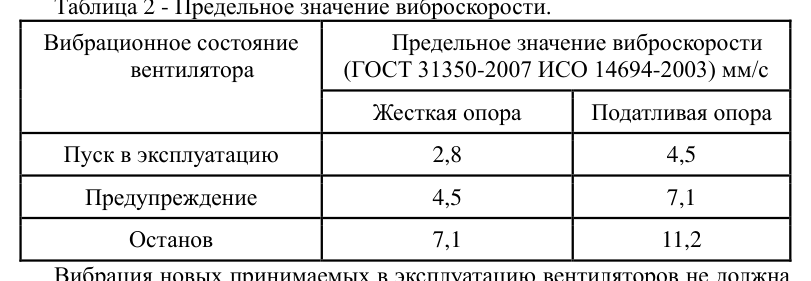

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.

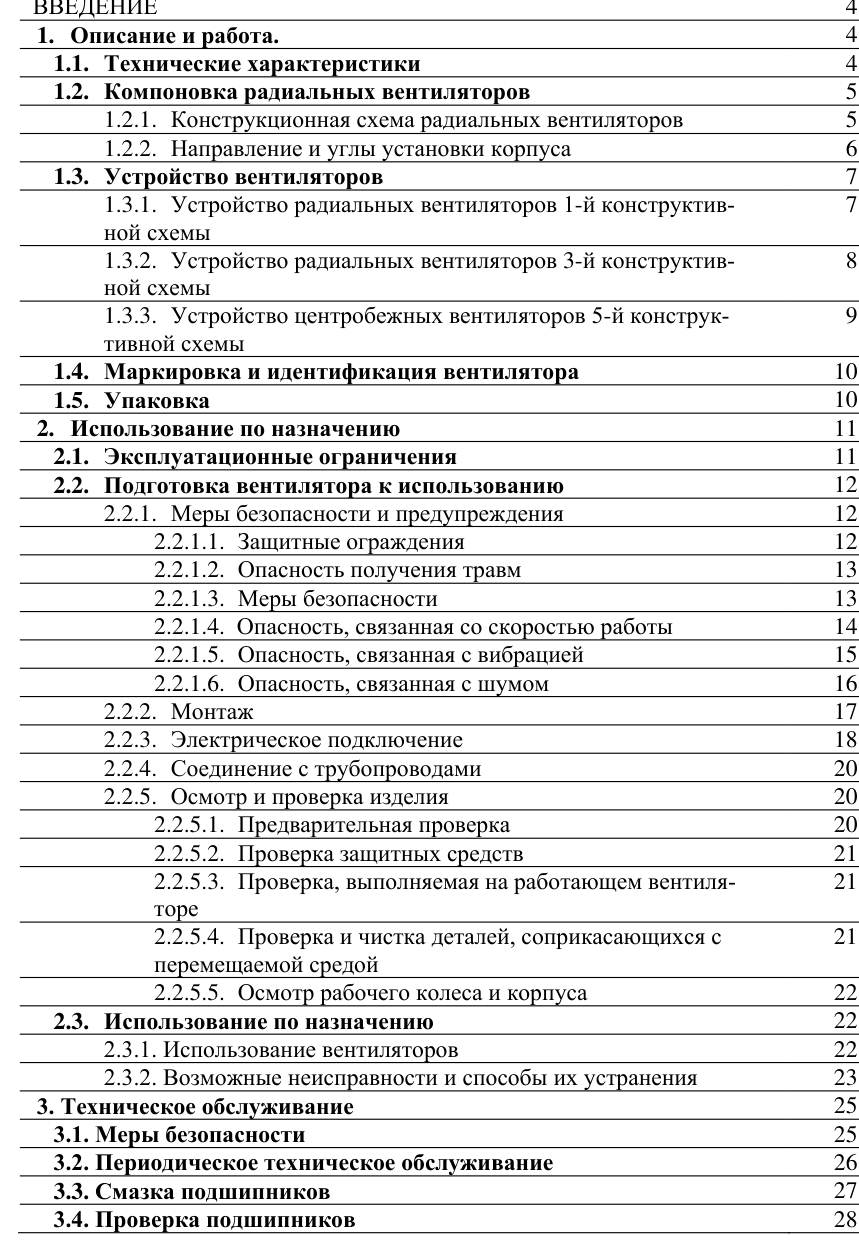

• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
