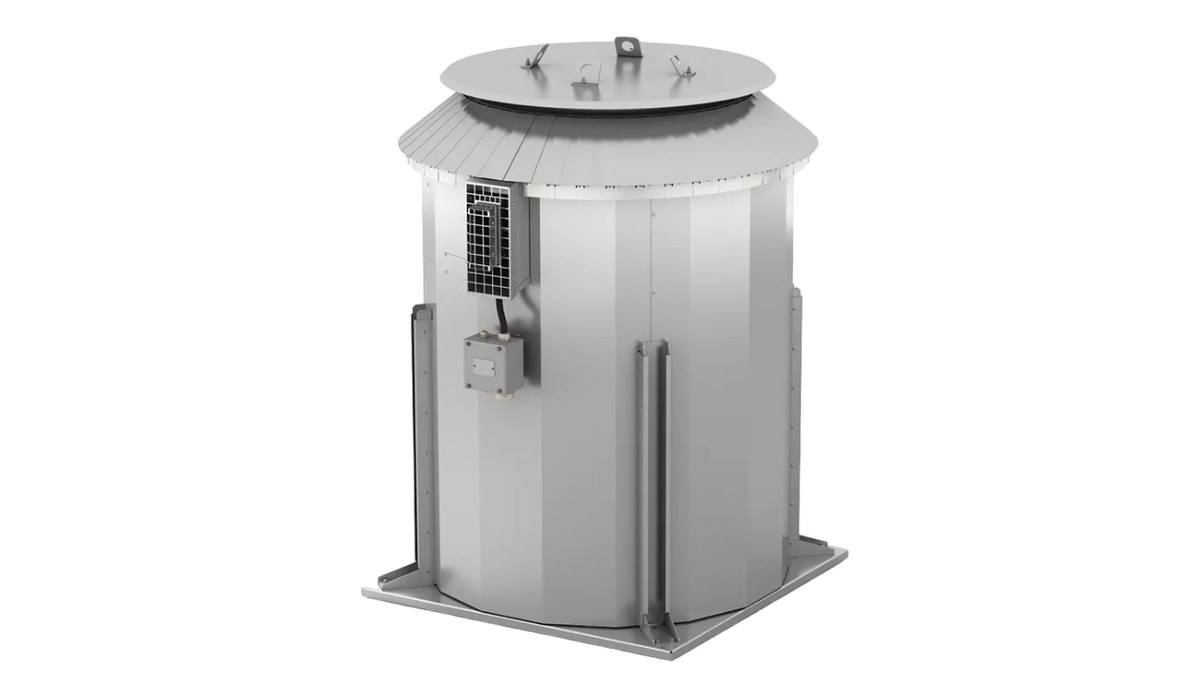

Вентилятор крышный дымоудаления УКРОВ-ДУ

Вентилятор крышный дымоудаления УКРОВ-ДУ/ДУВ разработан для эксплуатации в экстремальных условиях — при температурах ниже минус 40 °С и в районах со значительными снеговыми осадками. Модель УКРОВ-ДУ работает в режиме дымоудаления в течение 120 минут.

Технические характеристики

Конструкция

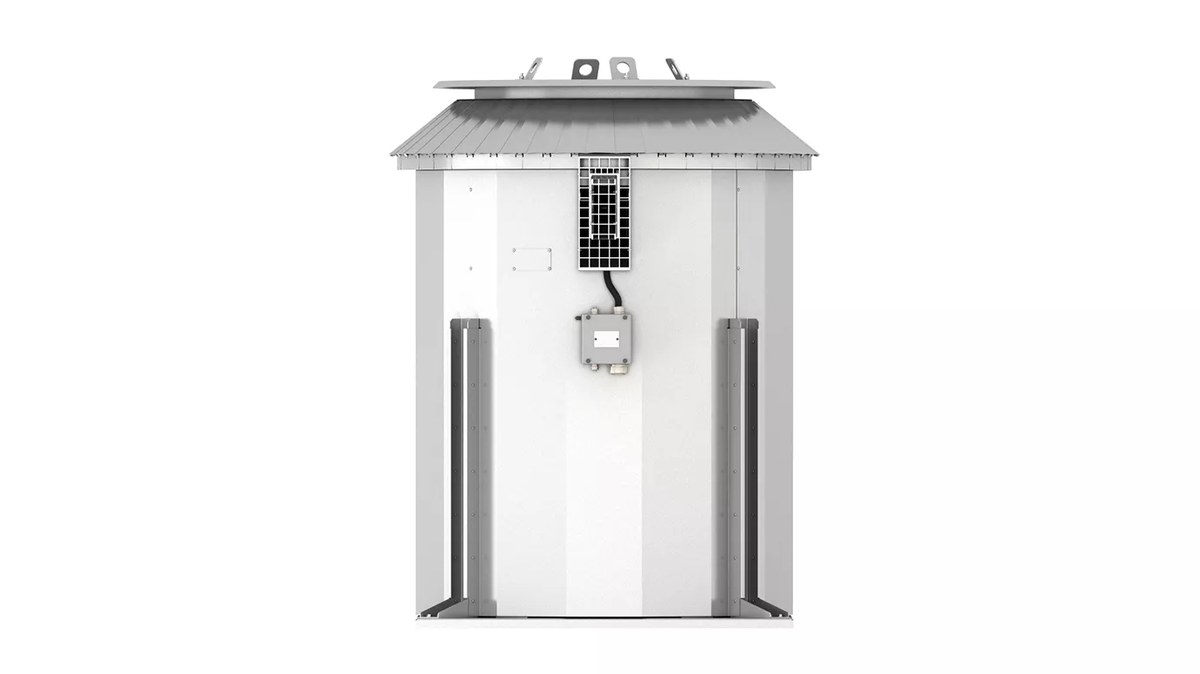

Вентилятор имеет увеличенный по высоте корпус обтекаемой формы с выходом потока вверх. Крыша с многолопаточными поворотными жалюзи защищает внутренний объём и электродвигатель от попадания атмосферных осадков. Все внешние элементы вентилятора выполнены из нержавеющей стали.

Форма корпуса гарантирует минимальное накопление снега на защитных жалюзи, а давление потока раскрывает жалюзи даже при их смерзании. Рабочие колёса с повышенным КПД установлены непосредственно на валу двигателя. Модель УКРОВ-ДУВ выпускается для объектов нефтегазовой промышленности и имеет также взрывозащищённое исполнение «Ex».

Принцип работы

УКРОВ-ДУ предназначен только для работы в режиме дымоудаления в течение 120 минут, а УКРОВ-ДУВ рассчитан на длительную постоянную работу в режиме ДУВ и на работу при пожаре в режиме ДУ в течение 120 минут. Выбор модели определяет тип двигателя и допустимую продолжительность эксплуатации.

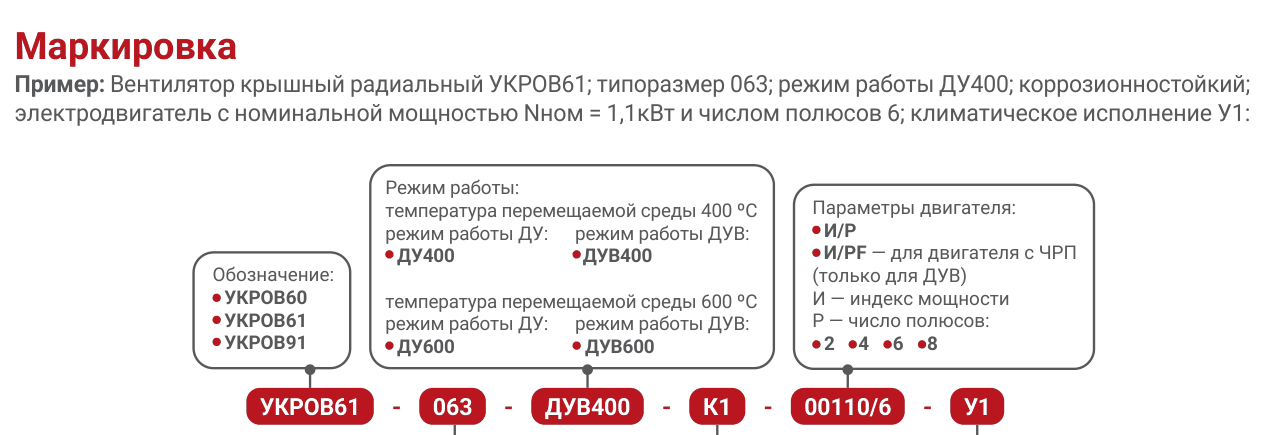

Исполнения и обозначения

Как подобрать

• Модель выбирают по режиму: УКРОВ-ДУ только для дымоудаления, УКРОВ-ДУВ для постоянной работы и пожара
• Расход и давление определяют по расчёту системы противодымной вентиляции
• Оценивают климат объекта — конструкция рассчитана на температуры ниже минус 40 °С
• Учитывают снеговую нагрузку: жалюзи раскрываются давлением потока даже при смерзании
• Для нефтегазовых объектов проверяют необходимость взрывозащищённого исполнения «Ex»

Монтаж и обслуживание

• Вентилятор устанавливают на монтажный стакан и крепят по опорной плите
• Стык уплотняют, обеспечивая защиту шахты от снега и дождевых осадков
• Питание и управление выполняют огнестойкими линиями до противопожарной автоматики
• После монтажа проверяют свободный ход поворотных жалюзи и раскрытие их при пуске
• В регламентных проверках осматривают жалюзи, крепёж и состояние нержавеющих элементов

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
