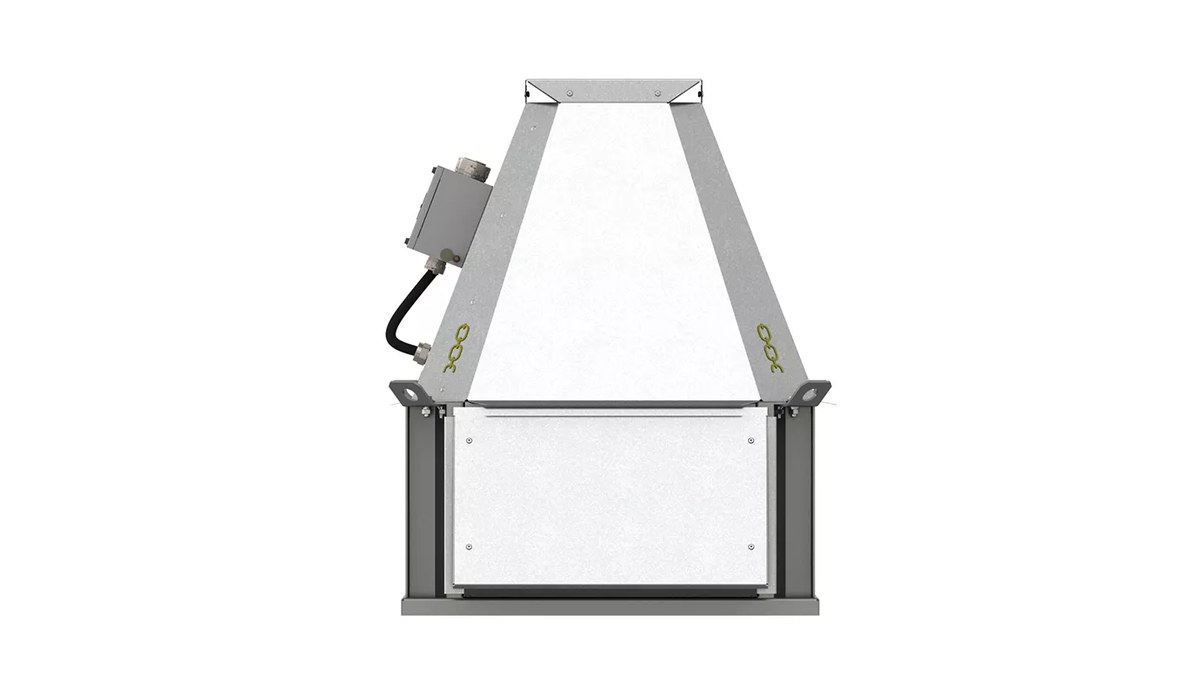

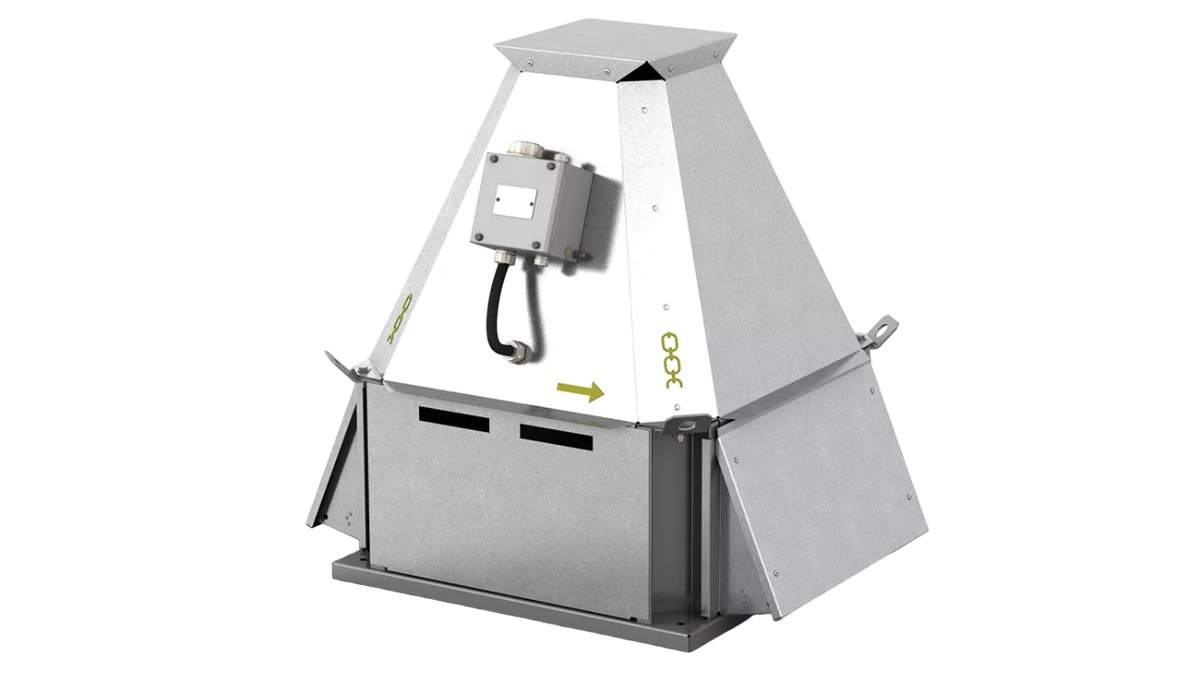

Вентилятор крышный дымоудаления УКРОС-ДУ

Вентилятор крышный дымоудаления УКРОС-ДУ/ДУВ — развитие серии КРОС-ДУ/ДУВ с системой факельного выброса вверх. Применяется в системах противодымной вентиляции, а в режиме ДУВ — и в системах общеобменной вытяжки.

Технические характеристики

Конструкция

Машина использует улучшенное рабочее колесо с загнутыми назад лопатками и тороидальный входной патрубок с большим диаметром входа. Колесо с повышенным КПД установлено непосредственно на валу двигателя, что исключает передачу и снижает число обслуживаемых узлов.

Принципиальное отличие УКРОС-ДУ/ДУВ от предшественника — система факельного выброса вверх с откидными защитными карманами. Часть элементов унифицирована с КРОС-ДУ/ДУВ. Вентиляторы комплектуют трёхфазными асинхронными односкоростными двигателями, возможно применение частотного регулирования скорости вращения.

Принцип работы

Факельный выброс направляет удаляемый поток вертикально вверх, унося дымовые газы от кровли и не давая им растекаться по покрытию и попадать обратно в приточные устройства. Откидные карманы в дежурном режиме закрывают выходное сечение от осадков, а при работе вентилятора раскрываются потоком.

Исполнения и обозначения

Как подобрать

• Расход и давление определяют по расчёту системы противодымной вентиляции
• Выбирают режим: только ДУ или совмещённый ДУВ с постоянной работой
• Оценивают требование к факельному выбросу — удалению потока вверх от кровли
• Проверяют необходимость частотного регулирования скорости вращения
• Согласуют присоединительные размеры с монтажным стаканом

Монтаж и обслуживание

• Вентилятор устанавливают на монтажный стакан и крепят по опорной плите
• Стык с плитой уплотняют, обеспечивая защиту шахты от атмосферных осадков
• Питание и управление подводят огнестойкими линиями к противопожарной автоматике
• Перед сдачей проверяют раскрытие откидных карманов при пуске вентилятора
• В регламентных проверках контролируют карманы, крепёж и чистоту рабочего колеса

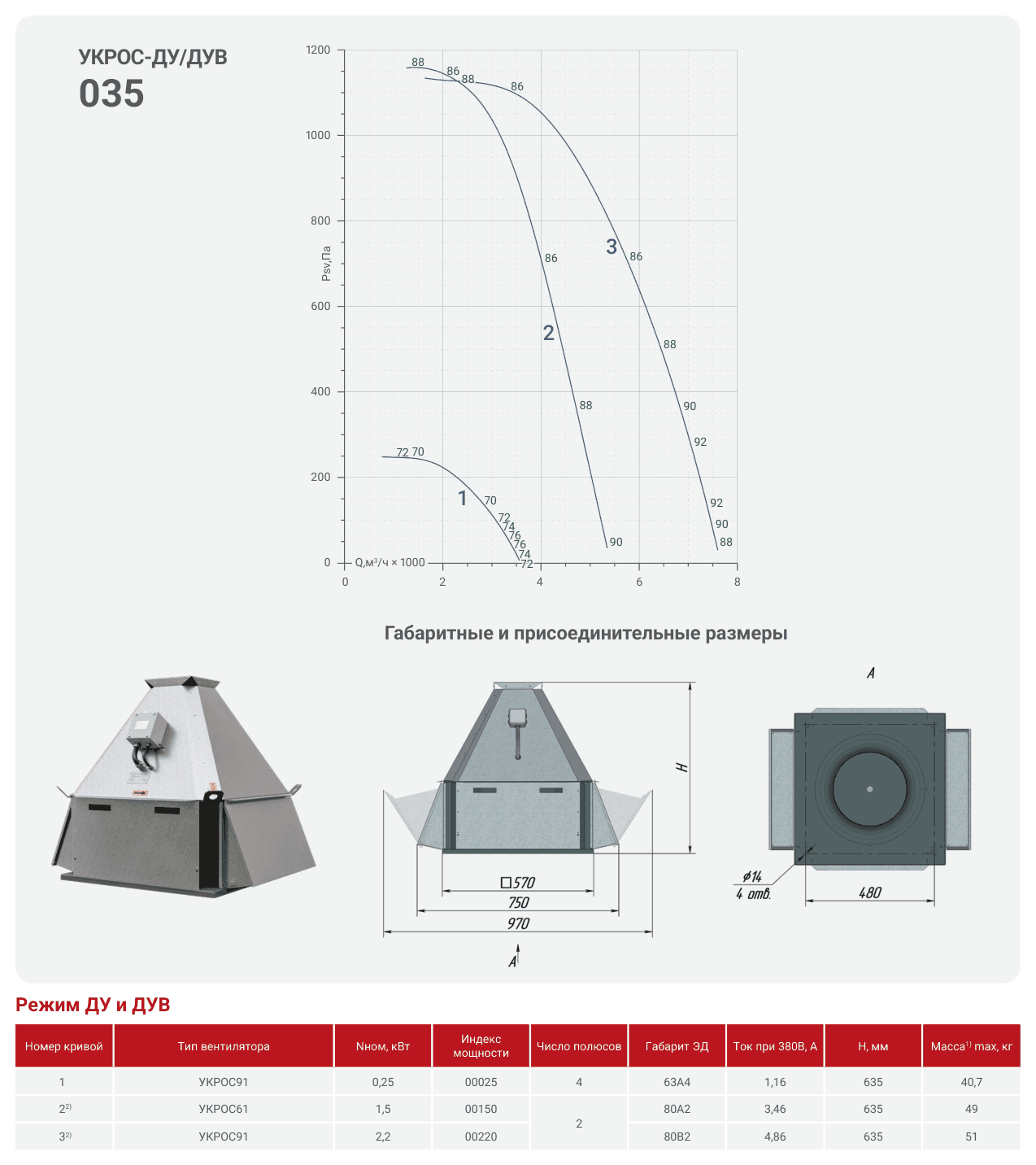

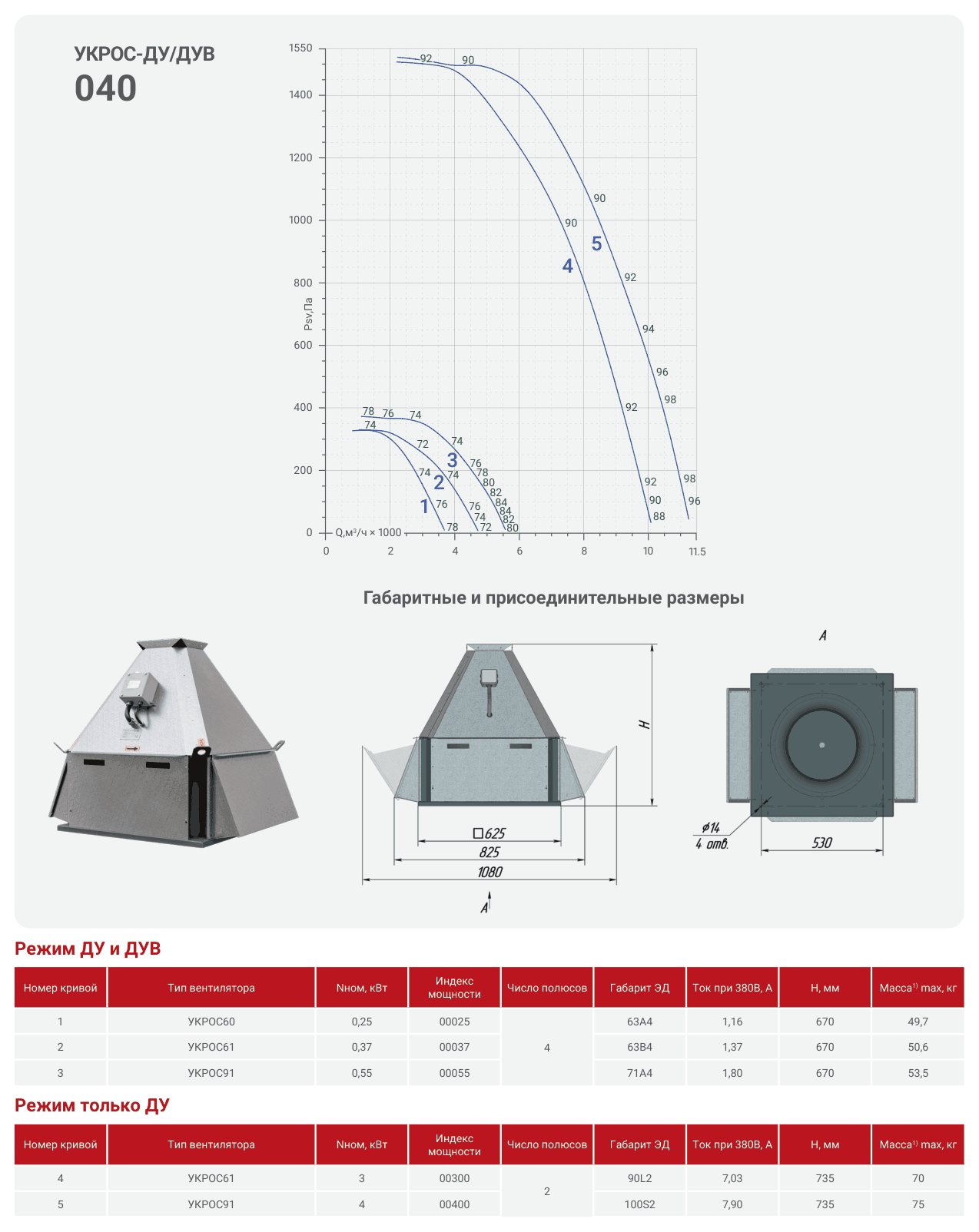

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
