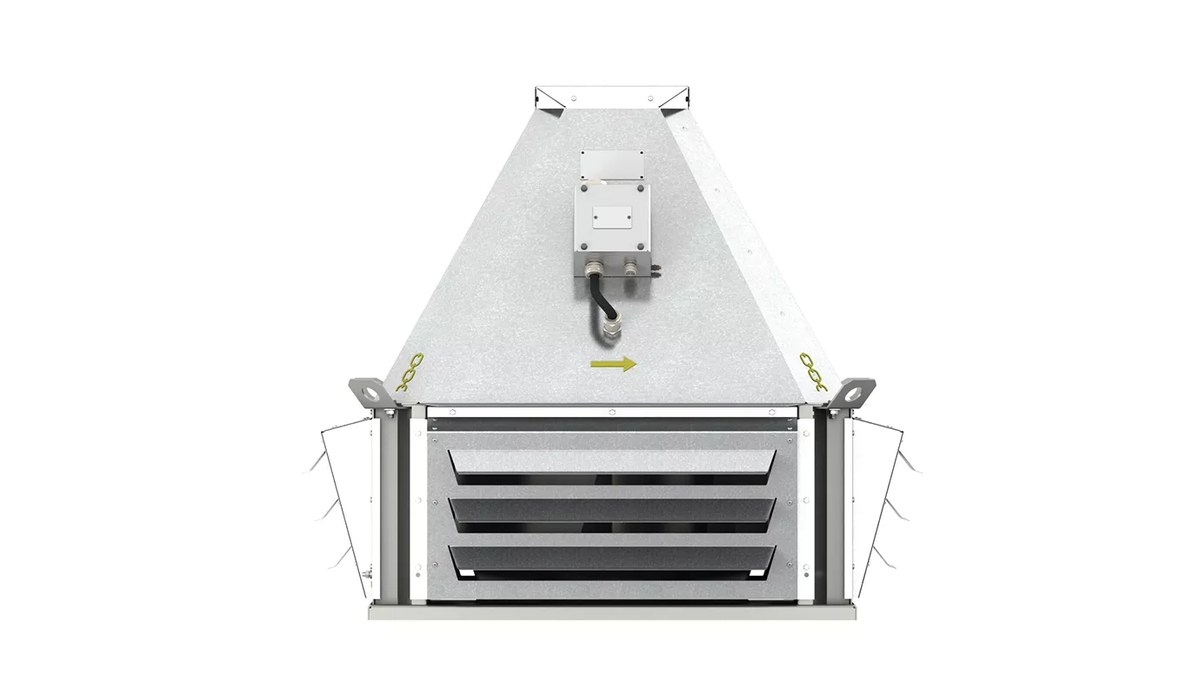

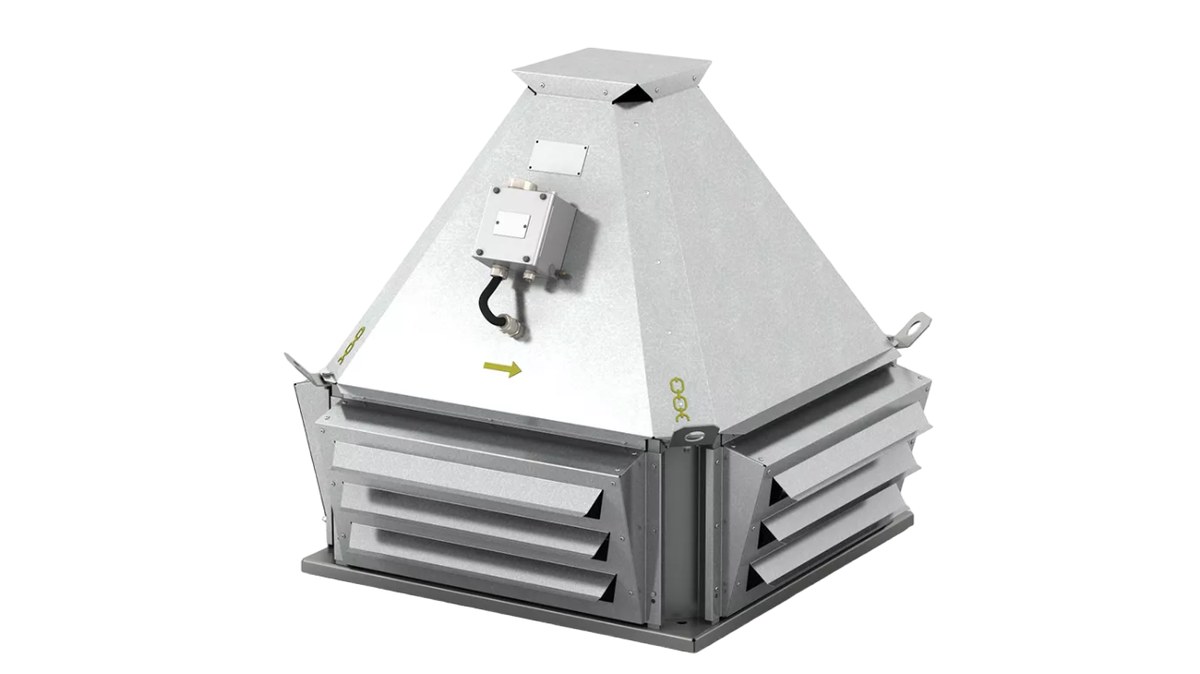

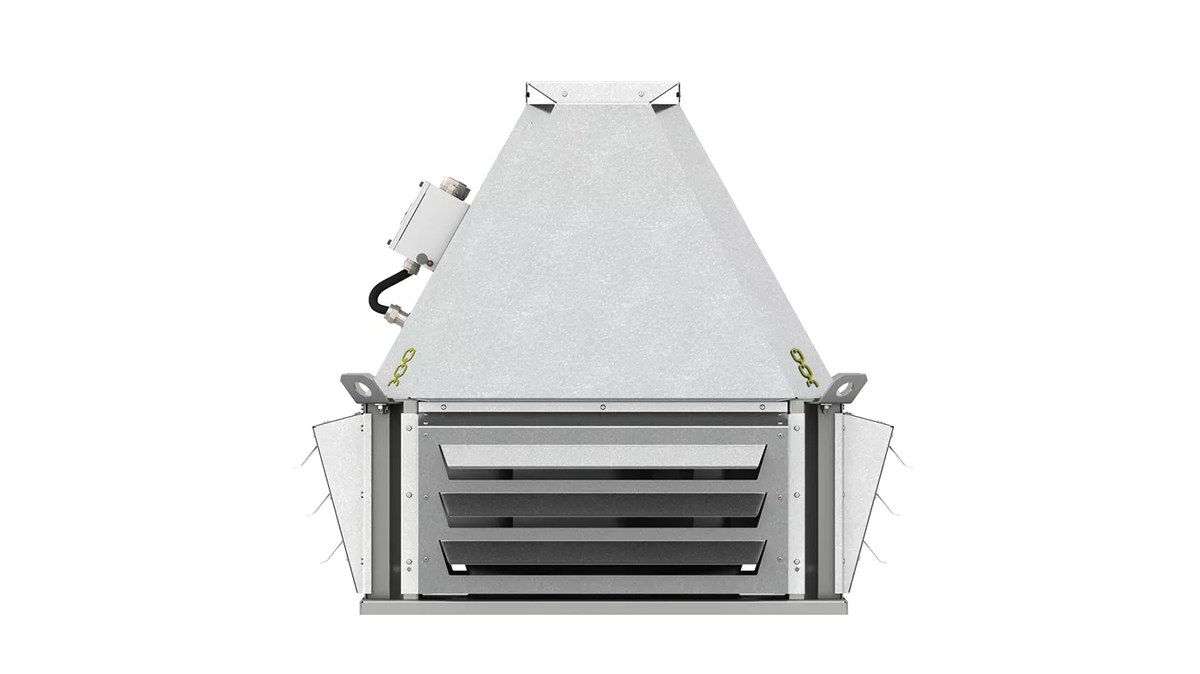

Вентилятор крышный дымоудаления КРОС-ДУ

Вентилятор крышный дымоудаления КРОС-ДУ/ДУВ — установка для систем противодымной вентиляции с улучшенным рабочим колесом и тороидальным входным патрубком увеличенного диаметра входа. Работает в режиме ДУ или в совмещённом режиме ДУВ.

Технические характеристики

Конструкция

Модификация 2013 года включает новые жалюзийные решётки, новую опорную плиту и колесо с повышенным КПД — до 75 %. Рабочее колесо с загнутыми назад лопатками установлено непосредственно на валу двигателя, что исключает промежуточную передачу и упрощает обслуживание агрегата.

Вентиляторы комплектуют трёхфазными асинхронными односкоростными двигателями, возможно применение частотного регулирования скорости вращения. При работе в режиме ДУ все машины изготавливают на жёсткой опоре, в режиме ДУВ вентиляторы начиная с типоразмера 071 выполняются на виброопоре. Установочные размеры на опорной плите унифицированы.

Принцип работы

В дежурном состоянии вентилятор ждёт сигнала противопожарной автоматики и при пожаре удаляет дымовые газы с кровли. В совмещённом режиме ДУВ он дополнительно работает на общеобменную вытяжку — для этого машину комплектуют двигателем, рассчитанным на длительную постоянную работу. Конструкция имеет улучшенную защиту от дождевых осадков и протечек.

Исполнения и обозначения

Как подобрать

• Режим работы задают по проекту: только ДУ или совмещённый ДУВ
• Расход и давление определяют по расчёту системы дымоудаления
• Учитывают тип опоры: жёсткая для ДУ, виброопора для ДУВ с типоразмера 071
• Проверяют необходимость частотного регулирования скорости вращения
• Согласуют присоединительные размеры опорной плиты с монтажным стаканом

Монтаж и обслуживание

• Вентилятор устанавливают на монтажный стакан по унифицированным установочным размерам
• Крепление и стык с опорной плитой уплотняют для защиты от протечек
• Кабельные линии выполняют огнестойкими и подключают к щиту противопожарной автоматики
• Перед сдачей проводят пробный пуск и проверяют направление вращения колеса
• В регламентных проверках контролируют жалюзийные решётки, крепёж и состояние опоры

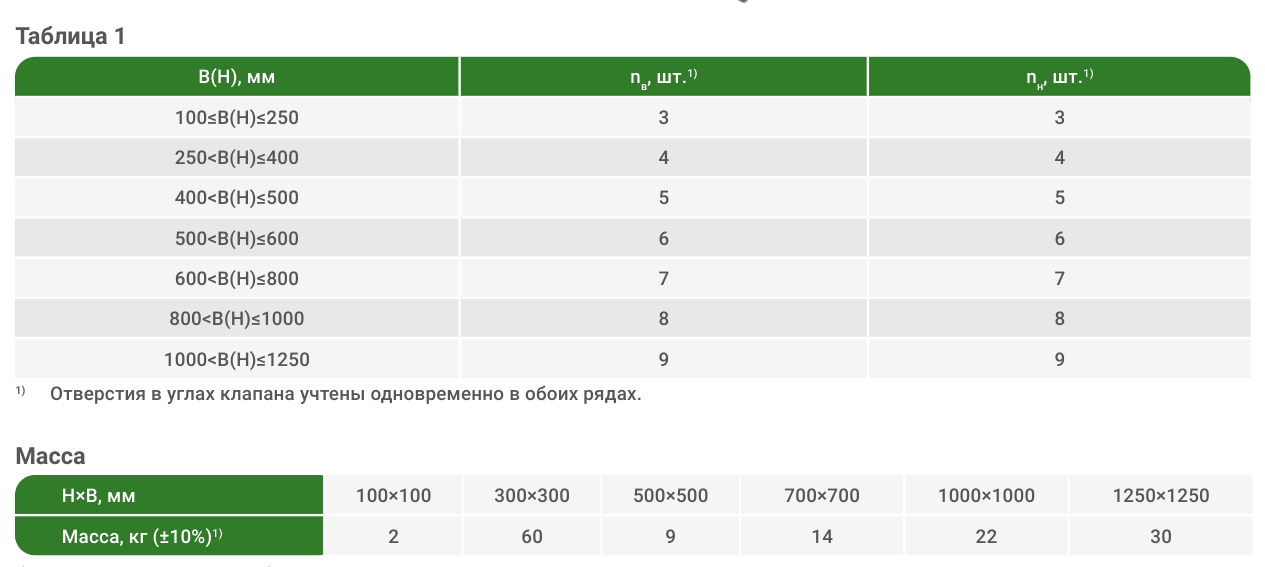

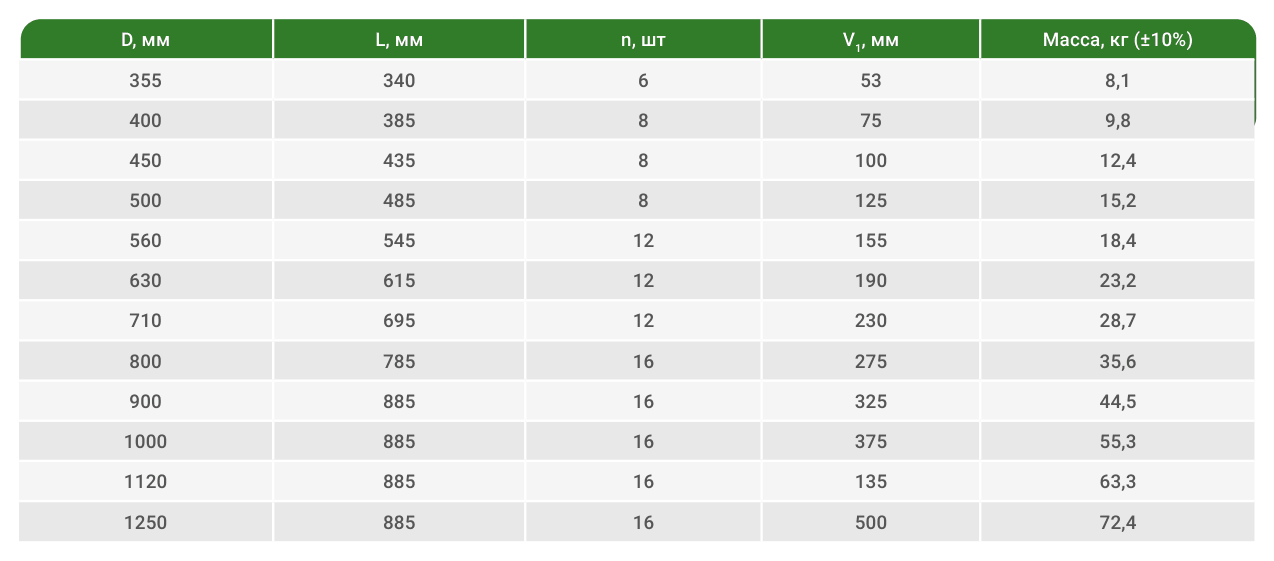

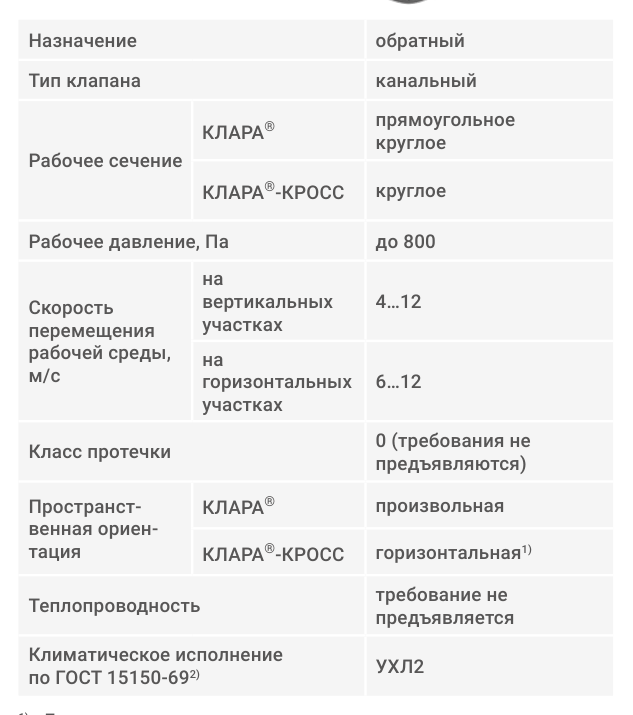

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
