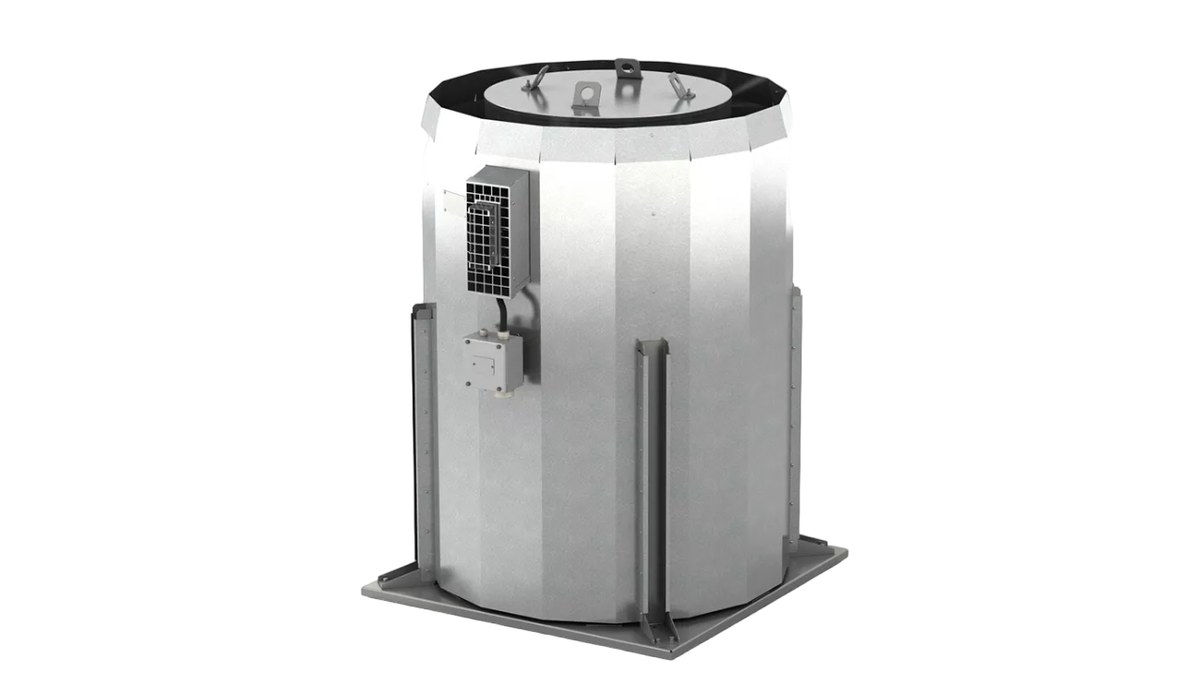

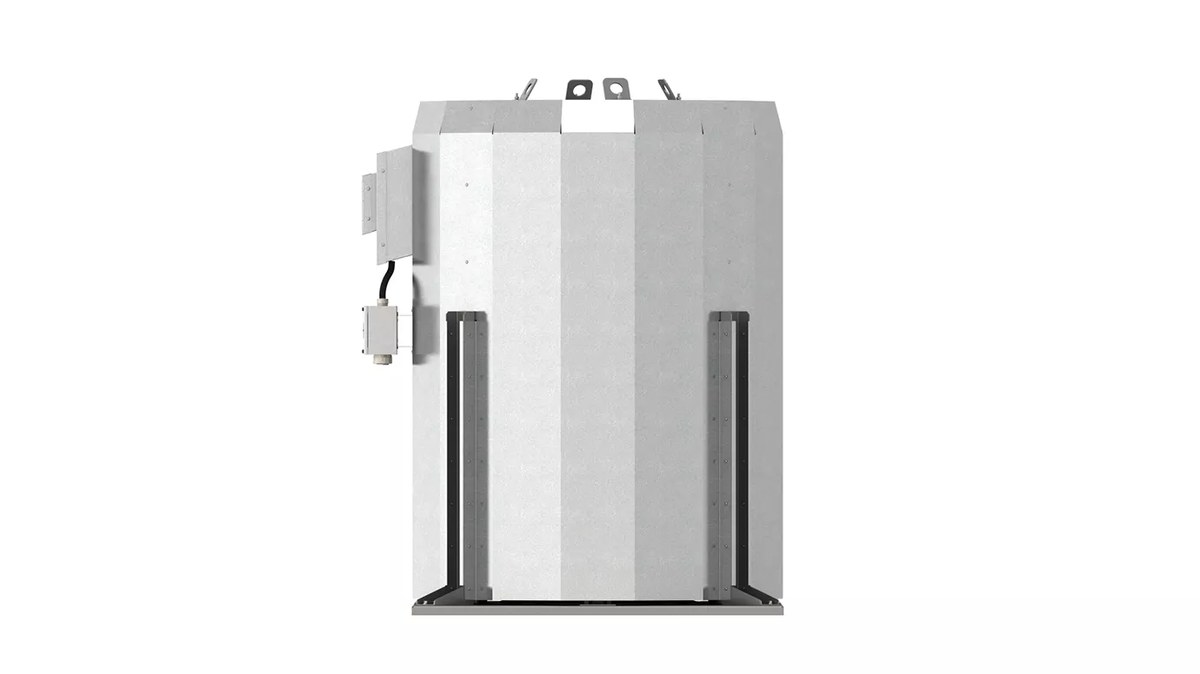

Вентилятор крышный дымоудаления КРОВ-ДУ

Вентилятор крышный дымоудаления КРОВ-ДУ/ДУВ — установка для систем противодымной вентиляции с улучшенным рабочим колесом и тороидальным входным патрубком большого диаметра входа. Предусмотрена работа в режиме ДУ и в совмещённом режиме ДУВ.

Технические характеристики

Конструкция

Модификация 2013 года включает новые жалюзийные решётки, новую опорную плиту и рабочее колесо с повышенным КПД — до 75 %. Колесо с загнутыми назад лопатками установлено непосредственно на валу двигателя, без промежуточной передачи.

Комплектация — трёхфазные асинхронные односкоростные двигатели, допускается применение частотного регулирования скорости вращения. В режиме ДУ машины изготавливают на жёсткой опоре, в режиме ДУВ вентиляторы начиная с типоразмера 071 выполняются на виброопоре. Установочные размеры на опорной плите унифицированы.

Принцип работы

В дежурном состоянии вентилятор ожидает сигнала противопожарной автоматики, а при пожаре удаляет дымовые газы через кровлю. В совмещённом режиме ДУВ агрегат дополнительно обслуживает общеобменную вытяжку и комплектуется двигателем для длительной постоянной работы. Конструкция имеет улучшенную защиту от дождевых осадков и протечек.

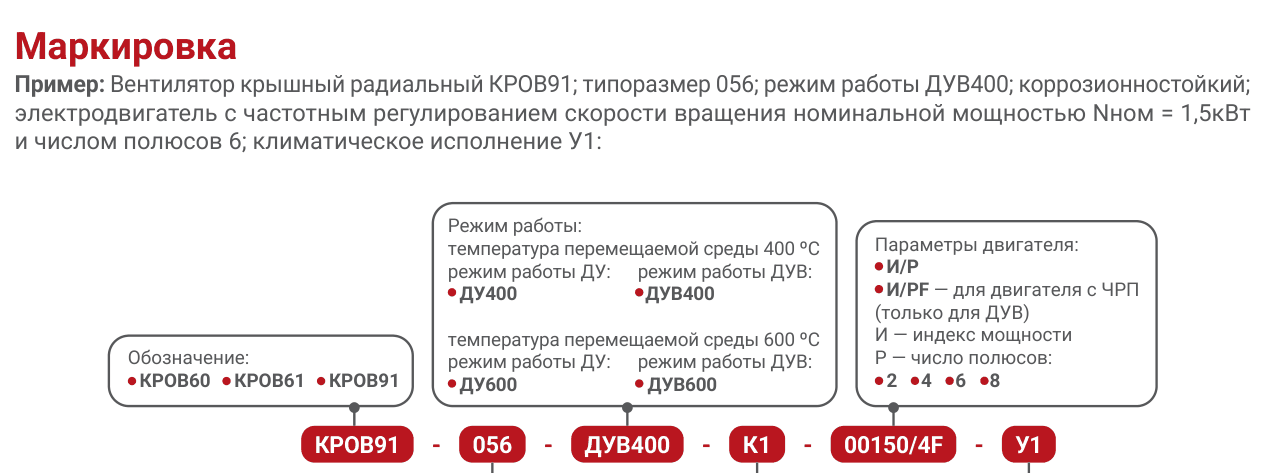

Исполнения и обозначения

Как подобрать

• Режим работы выбирают по проекту: только ДУ или совмещённый ДУВ
• Расход и давление определяют по расчёту системы противодымной вентиляции
• Учитывают исполнение опоры: жёсткая для ДУ, виброопора для ДУВ с типоразмера 071
• Оценивают необходимость частотного регулирования скорости вращения
• Сверяют установочные размеры опорной плиты с монтажным стаканом

Монтаж и обслуживание

• Вентилятор монтируют на монтажный стакан по унифицированным установочным размерам
• Стык с опорной плитой уплотняют для защиты от протечек и подсосов
• Питание и цепи управления выполняют огнестойкими и подключают к противопожарной автоматике
• Перед сдачей проводят пробный пуск и проверяют направление вращения колеса
• В регламентных проверках контролируют жалюзийные решётки, опору и крепёж

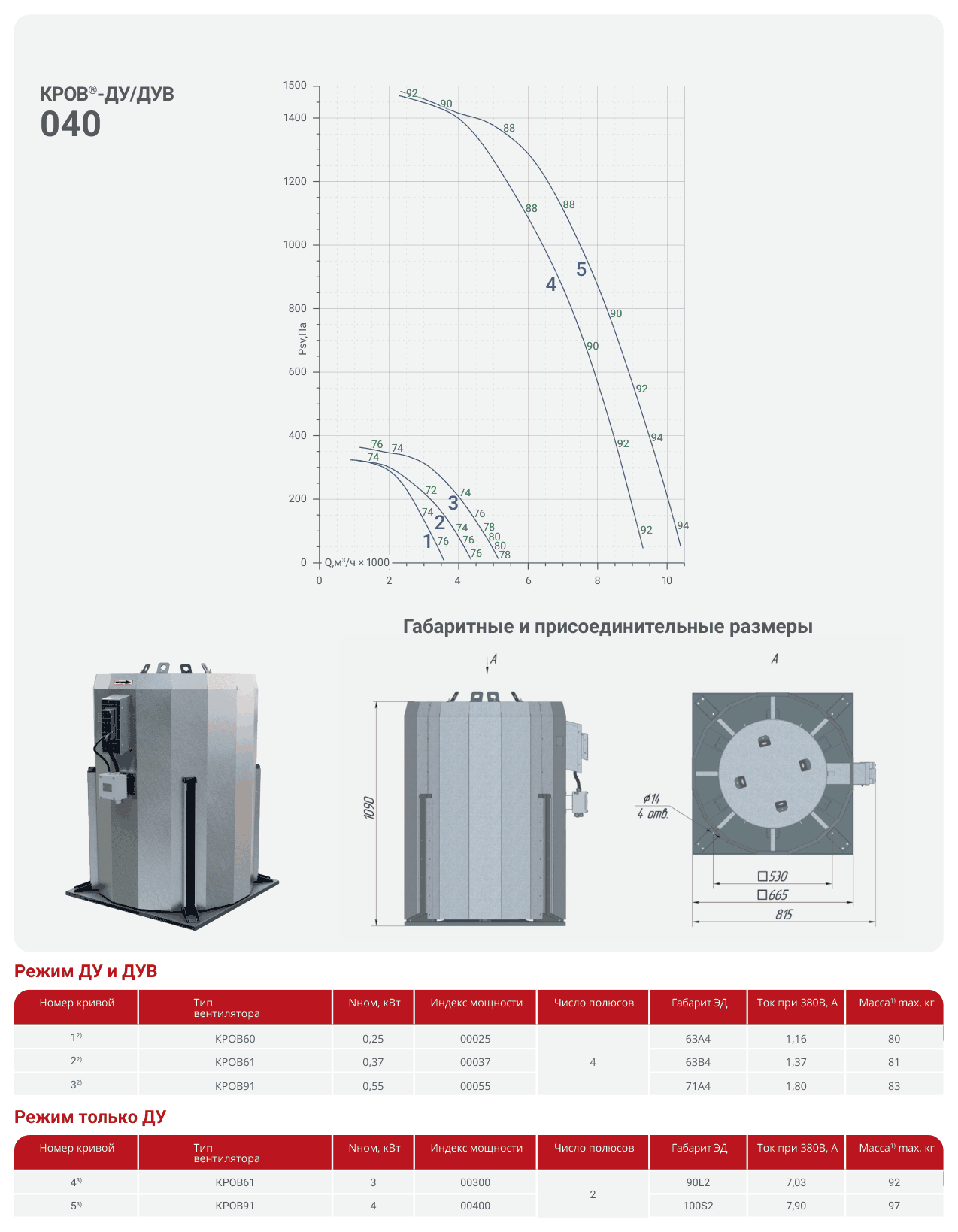

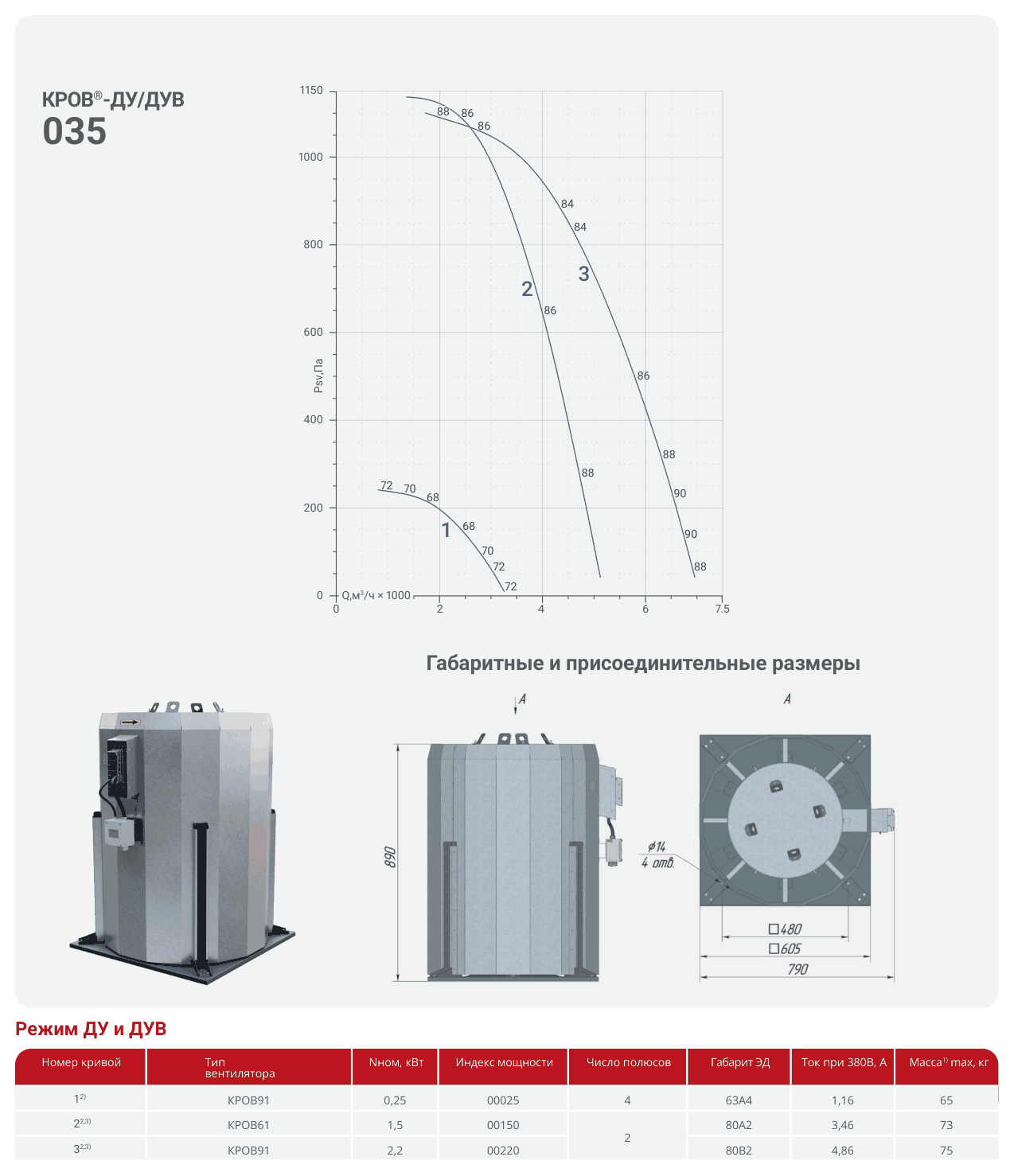

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
