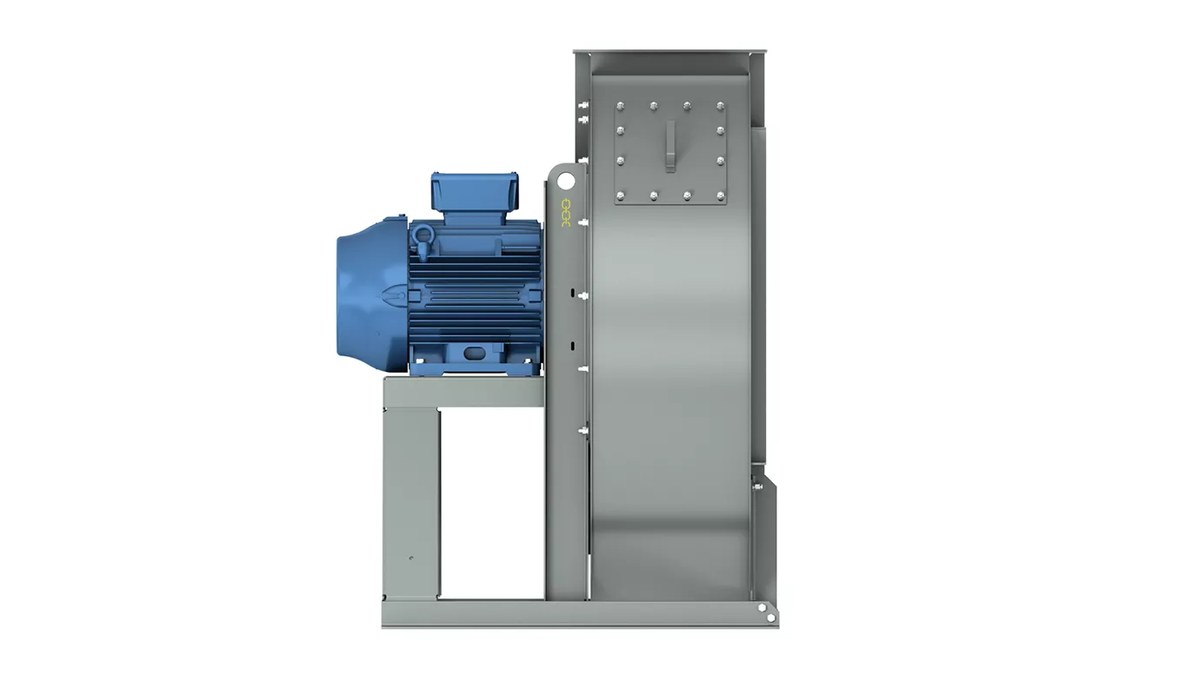

Вентилятор индустриальный радиальный ВИР480

Вентилятор индустриальный радиальный ВИР480 перемещает сыпучие материалы и пылегазовоздушные смеси: зерно, древесные опилки, щепу. Допустимая концентрация примеси — до 200 г/м³ в сухом воздухе и до 50 г/м³ во влажном.

Технические характеристики

Конструкция

Рабочее колесо выполнено без переднего диска, с радиальными утолщёнными лопатками, и выпускается в направлениях вращения RD и LG. Такая схема позволяет перемещать среду с крупными включениями размером до 100 мм и терпимо относится к абразивному износу.

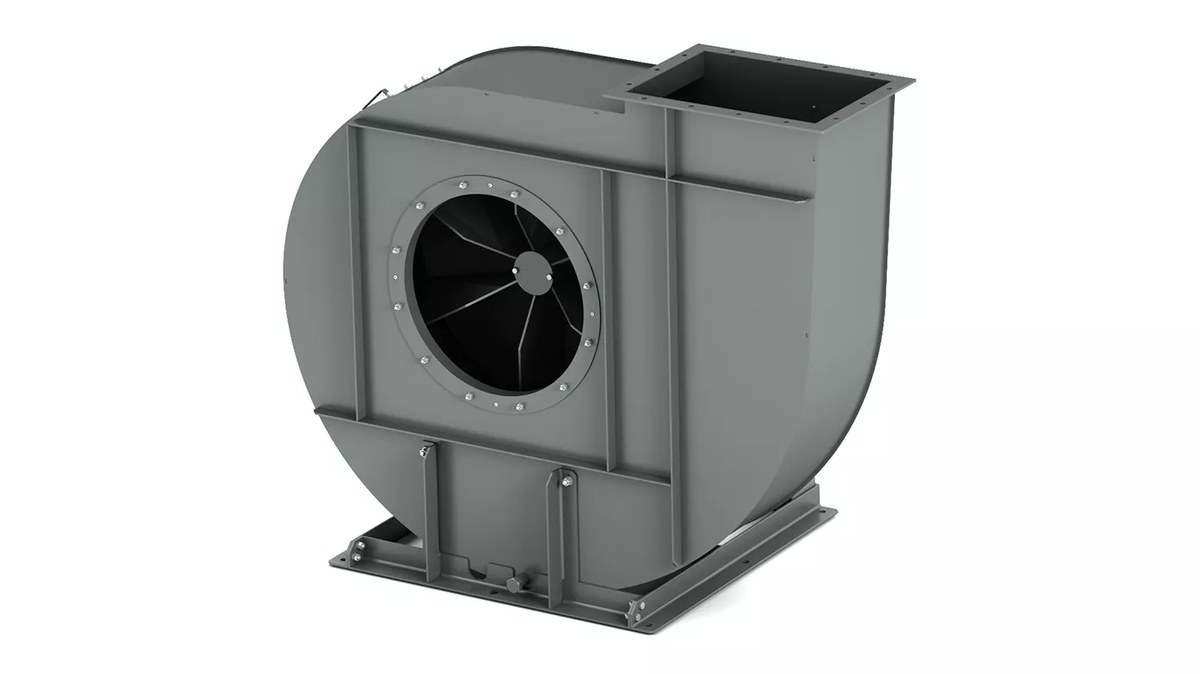

Корпус массивный, цельносварной, спиральный, поворотный — положение выхода задаётся при заказе. Вентиляторы ВИР480 изготавливают в двух модификациях, в общепромышленном (Н), коррозионностойком (К1) и взрывозащищённом (В) исполнении; взрывозащищённое доступно только для Т80 и схем 1 и 5.

Принцип работы

Радиальные утолщённые лопатки без переднего диска не задерживают материал на входе и не забиваются волокном, поэтому колесо работает как транспортирующий элемент. Машина применяется в системах пневмотранспорта и аспирации, где нужны высокие напоры, большие скорости и износостойкость.

Исполнения и обозначения

Как подобрать

• Расход и полное давление задают по расчёту сети пневмотранспорта или аспирации
• Режим работы выбирают по температуре среды: Т80 до 80 °С, Т150 до 150 °С
• Проверяют концентрацию примеси: до 200 г/м³ в сухом и до 50 г/м³ во влажном воздухе
• Оценивают размер включений — колесо рассчитано на частицы до 100 мм
• Исполнение и схему согласуют с требованиями взрывозащиты и коррозионной стойкости

Монтаж и обслуживание

• Вентилятор устанавливают на подготовленное основание с виброизоляторами
• Присоединение к сети выполняют через мягкие вставки, чтобы снять нагрузку с фланцев
• Положение спирального корпуса задаётся при заказе и на месте не меняется произвольно
• Перед пуском проверяют направление вращения колеса — RD или LG по заказу
• Колесо и корпус периодически осматривают на износ и налипание материала

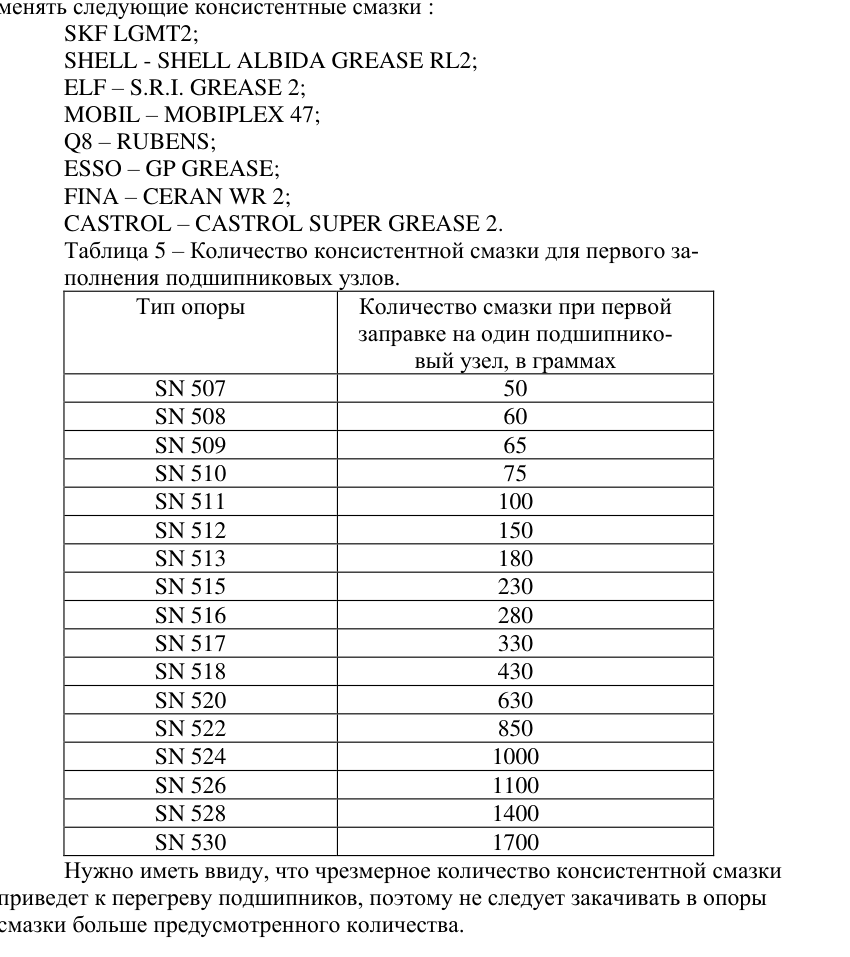

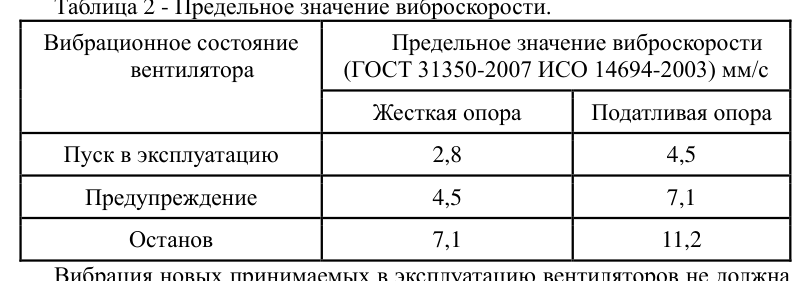

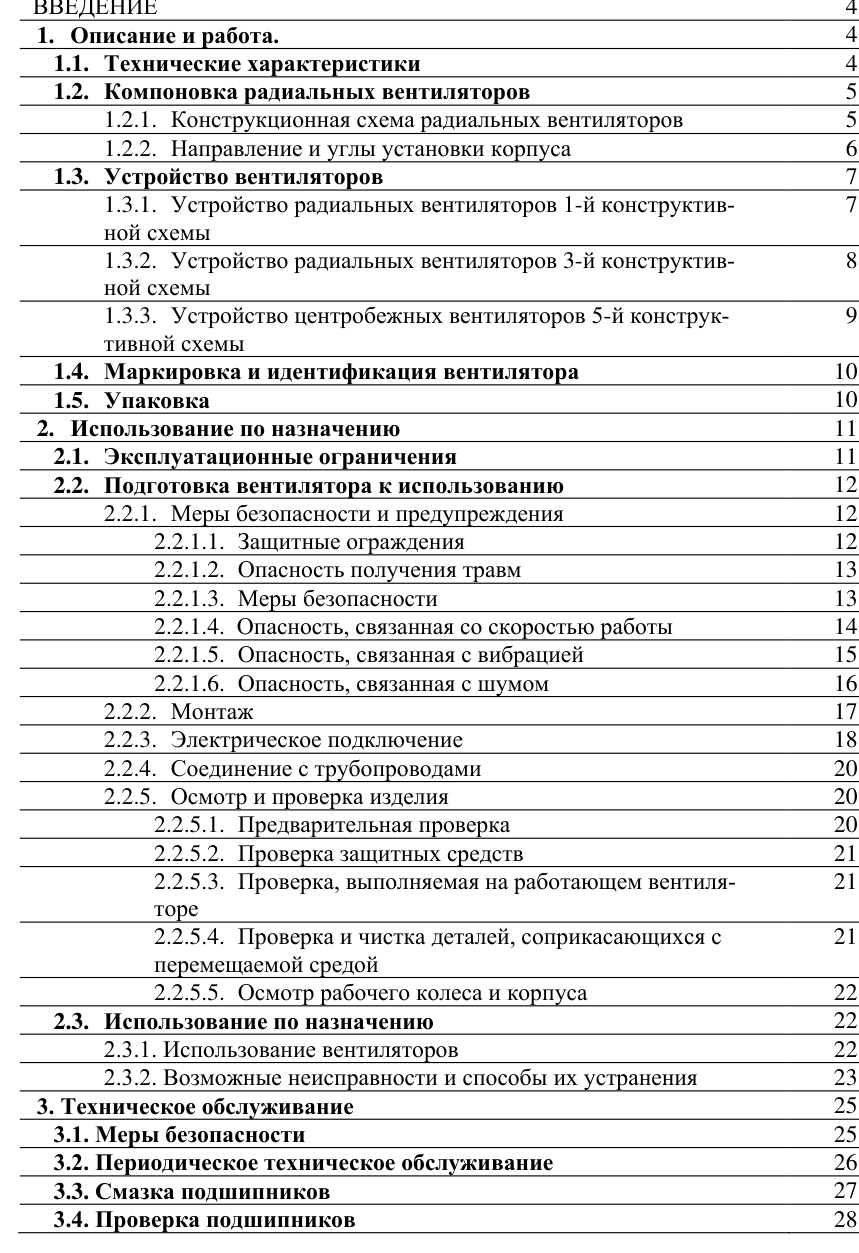

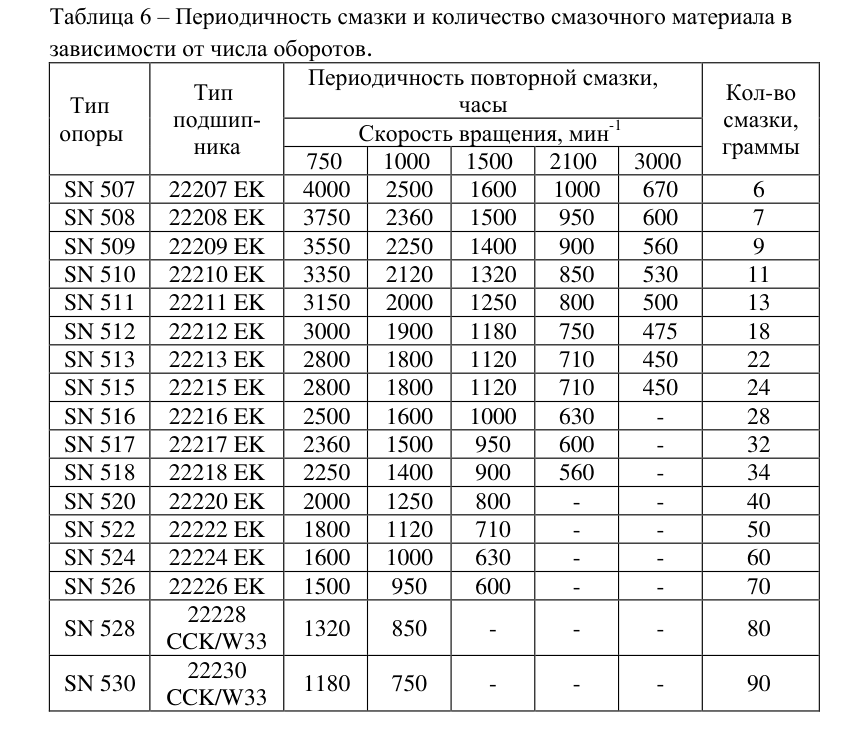

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
