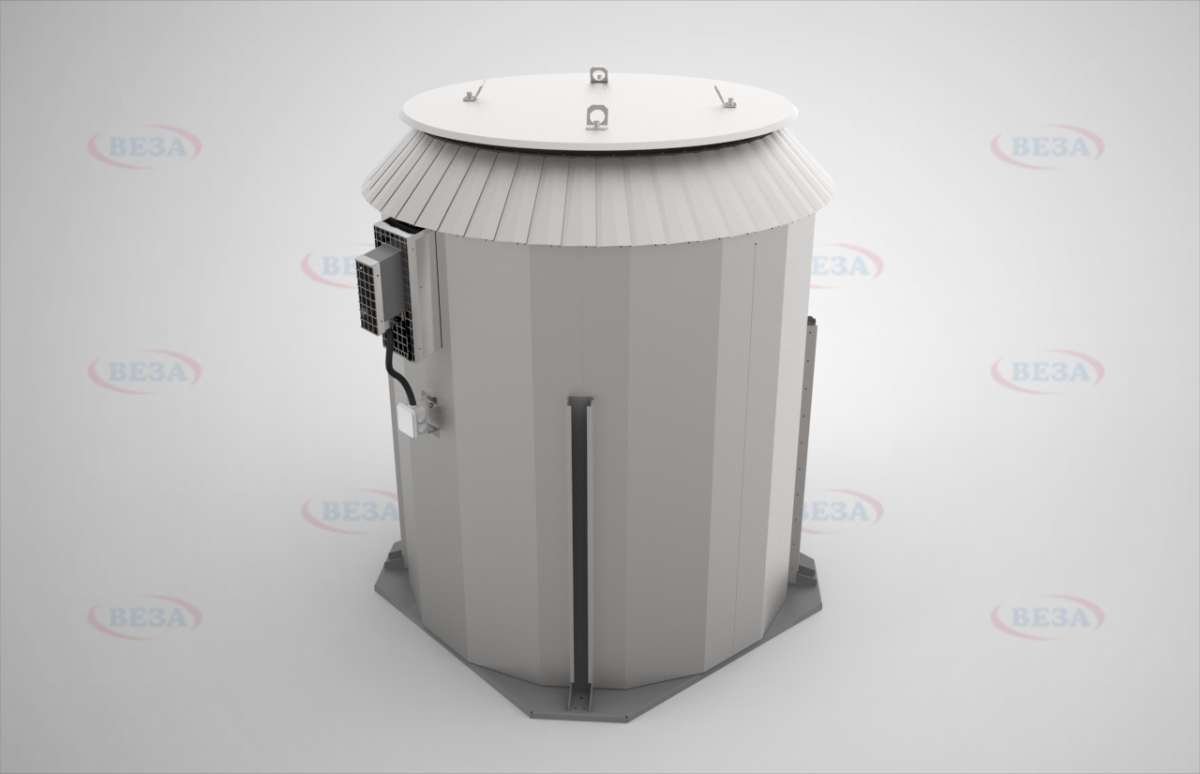

Вентиляторы крышные УКРОВ

Крышные вентиляторы УКРОВ разработаны для работы в условиях пониженных температур — до минус 60 °С — и в районах со значительными снеговыми осадками. У серии увеличенный по высоте корпус с выходом потока вверх и уменьшенная опорная плита.

Технические характеристики

Конструкция

Крыша с поворотным жалюзи закрывает внутренний объём и электродвигатель от попадания атмосферных осадков, а увеличенная высота корпуса отдаляет выходное сечение от снегового покрова. Все основные элементы вентилятора выполнены из нержавеющей стали, что определяет коррозионностойкое базовое исполнение серии.

Рабочие колёса с повышенным КПД установлены непосредственно на валу двигателя. Серия выпускается в коррозионностойком (К1) и взрывозащищённых коррозионностойких (ВК1, ВСК1) исполнениях, в режимах Т80 и Т200 — под системы вентиляции и производственные установки.

Принцип работы

Вентилятор вытягивает воздух из шахты и выбрасывает его вверх через жалюзийную крышу; при остановке жалюзи прикрывают выходное сечение и не пускают снег внутрь корпуса. Высокий корпус и нержавеющее исполнение позволяют держать агрегат в работе там, где обычные крышные вентиляторы заносит снегом или разрушает коррозия.

Исполнения и обозначения

Как подобрать

• подбор ведут по расходу воздуха и сопротивлению вытяжной сети
• серию выбирают для холодного климата и площадок с большой снеговой нагрузкой
• режим работы назначают по температуре среды: Т80 или Т200
• исполнение К1, ВК1 или ВСК1 определяют по агрессивности и взрывоопасности среды
• типоразмер согласуют с монтажным стаканом и проёмом в кровле

Монтаж и обслуживание

• вентилятор монтируют на монтажный стакан по отверстиям уменьшенной опорной плиты
• проверяют свободный ход поворотных жалюзи до первого пуска
• крепёж выполняют на ветровую и снеговую нагрузку района установки
• кабельный ввод и питание защищают от обледенения и попадания влаги
• зимой периодически осматривают крышу и жалюзи на предмет наледи и заноса снегом

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
