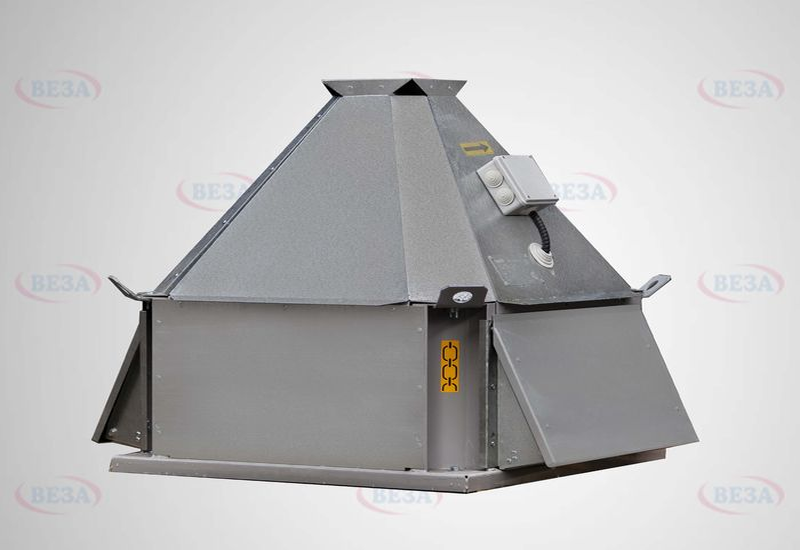

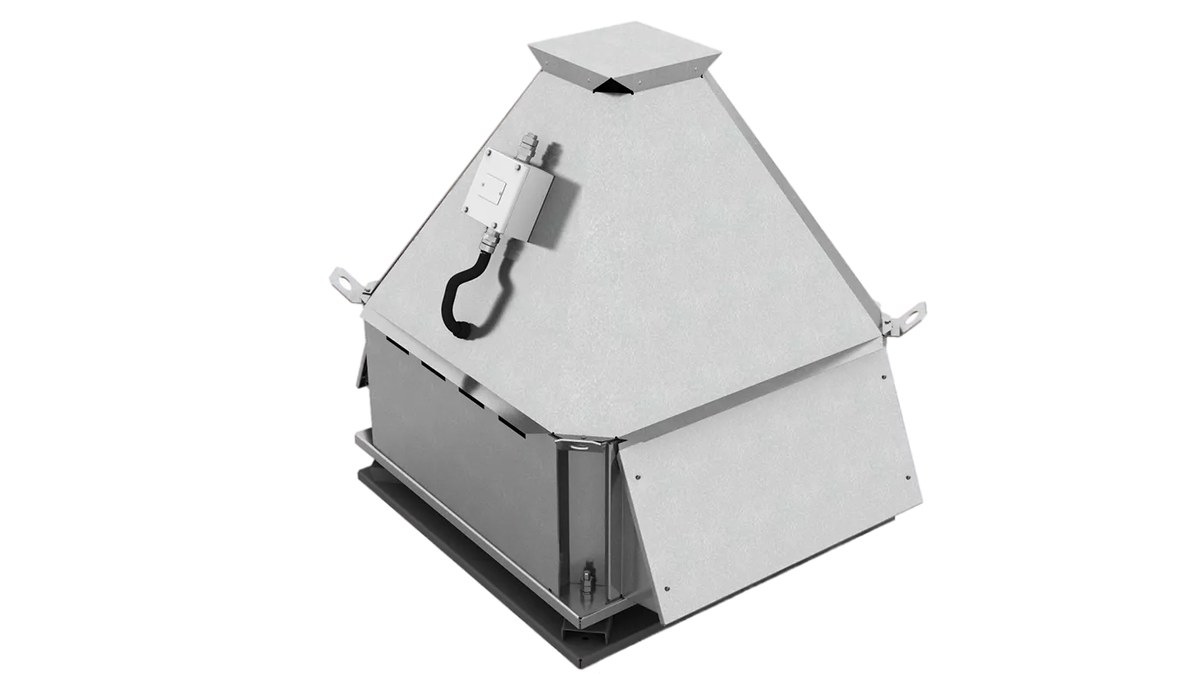

Вентиляторы крышные УКРОС

Крышные вентиляторы УКРОС отличаются системой факельного выброса вверх с откидными защитными карманами. Серия использует улучшенное рабочее колесо с загнутыми назад лопатками и тороидальный входной патрубок с большим диаметром входа.

Технические характеристики

Конструкция

Корпус имеет 4- и 6-гранную форму кожуха двигателя и подвижный встроенный обратный клапан гравитационного типа, который и формирует факельный выброс. Рабочее колесо установлено непосредственно на валу двигателя; вентиляторы комплектуют трёхфазными асинхронными односкоростными двигателями с возможностью частотного регулирования.

Откидные защитные карманы закрываются под собственным весом при остановке вентилятора, поэтому защита от снега и дождя выше, чем у серий КРОВ и КРОС. Начиная с типоразмера 071 агрегаты изготавливают на виброопоре, а установочные размеры опорной плиты унифицированы с крышными вентиляторами КРОВ.

Принцип работы

При пуске напор потока откидывает створки клапана, и воздух уходит вверх узким факелом — это отдаляет точку выброса от кровли и уменьшает возврат загрязнённого воздуха ко входу. После остановки створки опускаются, перекрывают выходное сечение и не пропускают внутрь осадки и наружный воздух.

Исполнения и обозначения

Как подобрать

• подбор ведут по расходу воздуха и сопротивлению вытяжного тракта
• серию выбирают там, где важна защита от снега и дождя выше уровня КРОВ и КРОС
• учитывают требование факельного выброса при близком расположении воздухозаборов
• проверяют наличие виброопоры для типоразмеров от 071
• типоразмер согласуют с монтажным стаканом и присоединением к шахте

Монтаж и обслуживание

• вентилятор ставят на монтажный стакан по унифицированным отверстиям опорной плиты
• перед пуском убеждаются, что откидные карманы двигаются свободно и не заблокированы
• крепёж выполняют на ветровую нагрузку, примыкания к кровле герметизируют
• проверяют направление вращения колеса и работу виброопоры
• в обслуживание входят очистка колеса и осмотр створок обратного клапана

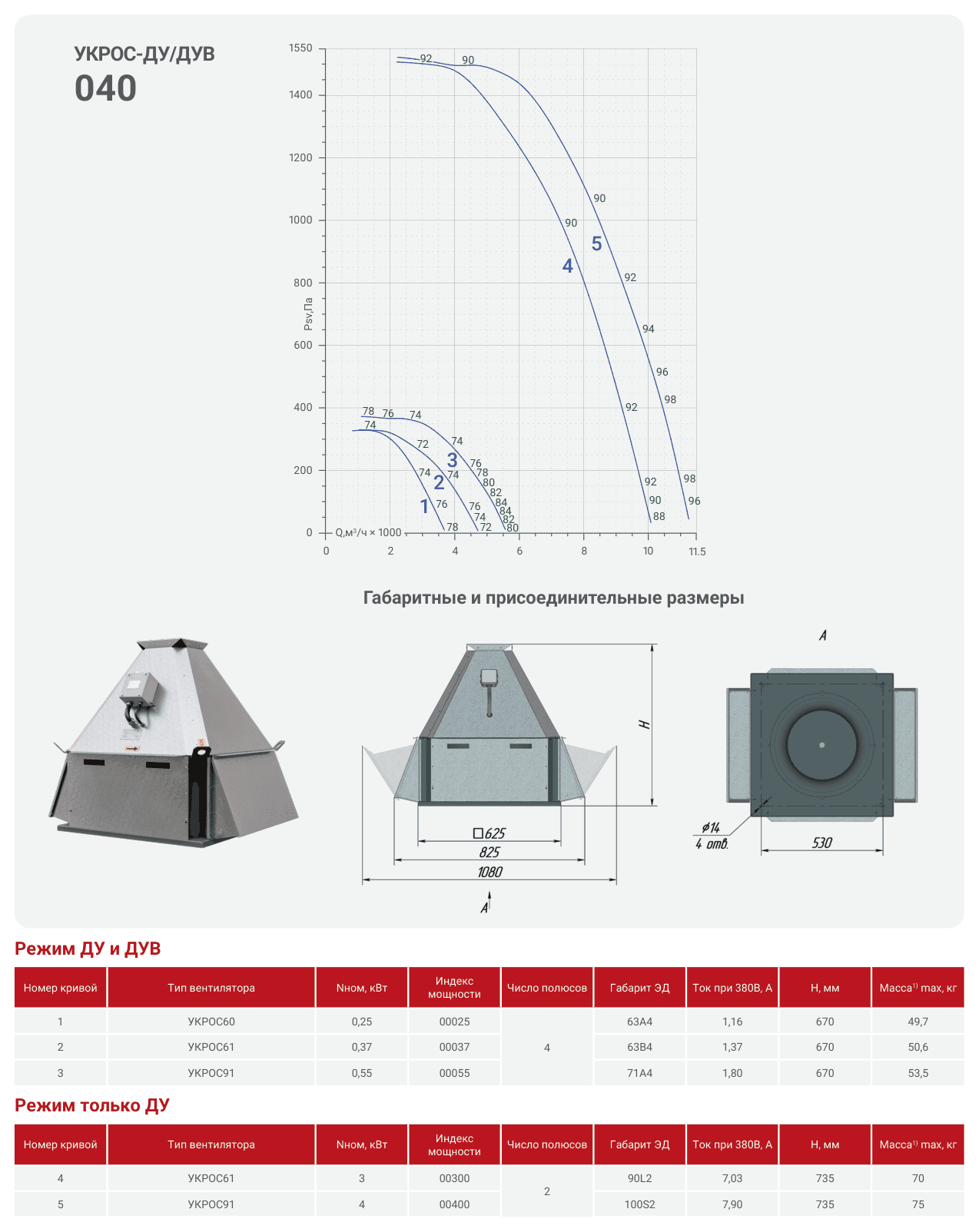

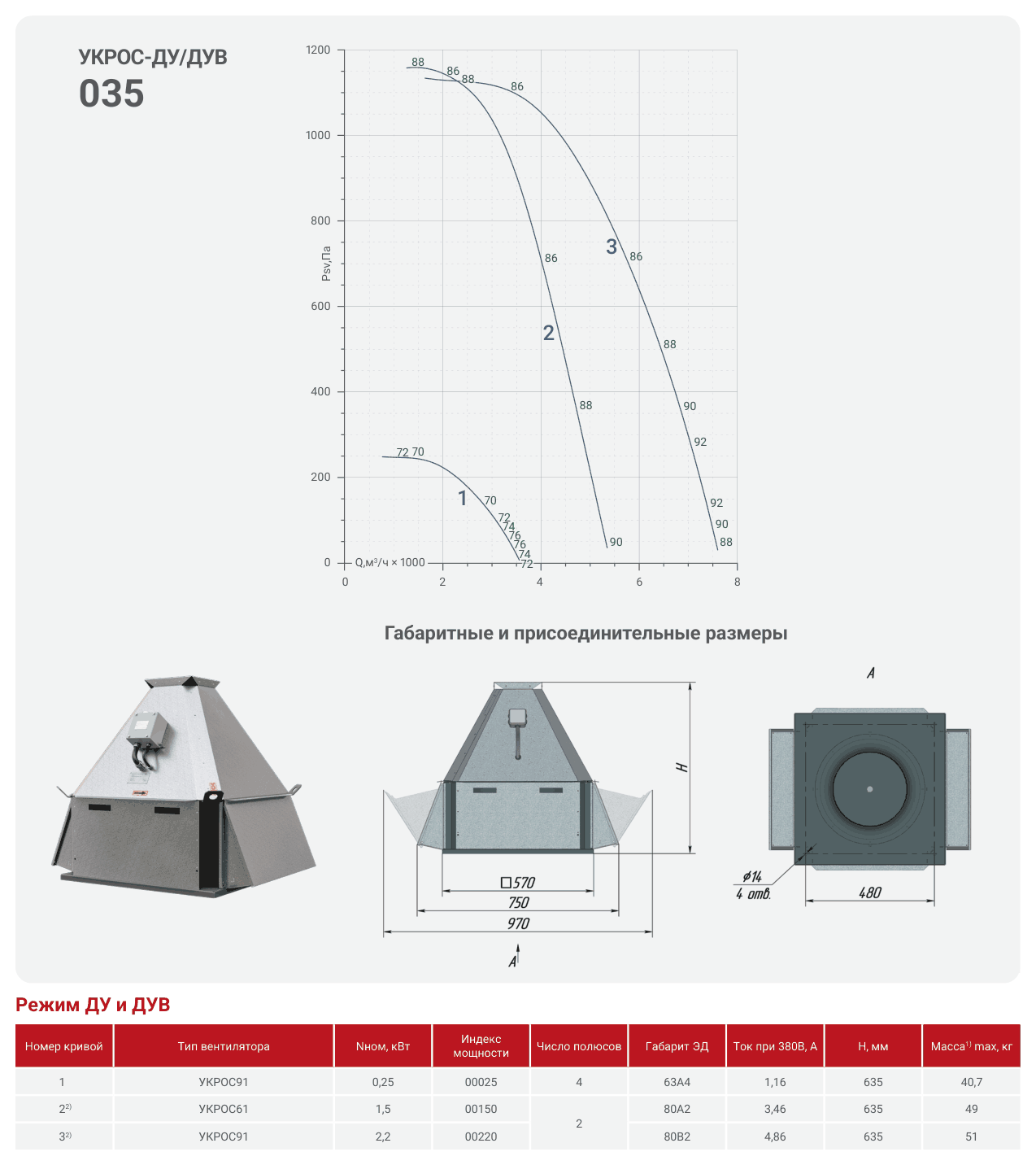

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
