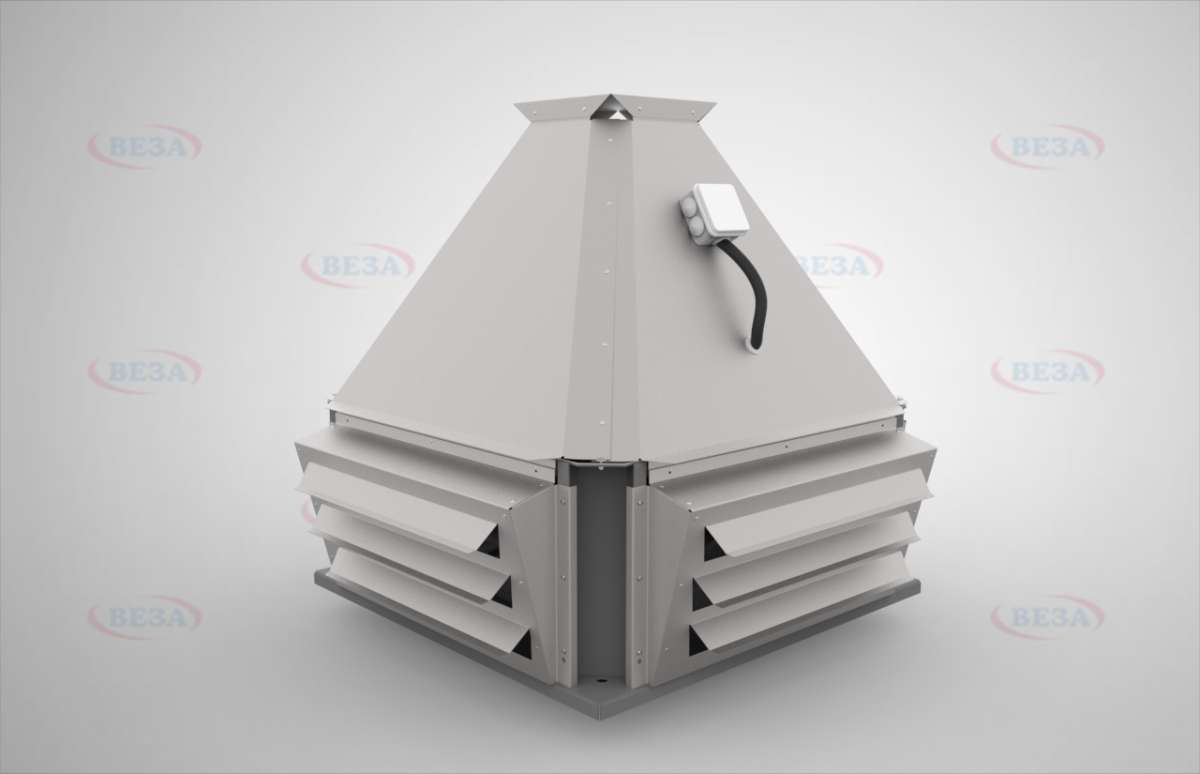

Вентиляторы крышные КРОС

Крышные вентиляторы КРОС предназначены для вытяжной вентиляции зданий с выбросом воздуха над кровлей. Серия использует улучшенное рабочее колесо с загнутыми назад лопатками и тороидальный входной патрубок с увеличенным диаметром входа.

Технические характеристики

Конструкция

Рабочее колесо с повышенным КПД (до 75 %) установлено непосредственно на валу двигателя, без промежуточной передачи. Тороидальный входной патрубок с большим диаметром входа снижает потери на подтекании воздуха к колесу и делает поле скоростей на входе более равномерным.

Вентиляторы комплектуют трёхфазными асинхронными односкоростными двигателями; возможно частотное регулирование скорости вращения. Корпус имеет улучшенную защиту от дождевых осадков и протечек, а установочные размеры опорной плиты унифицированы с крышными вентиляторами КРОВ.

Принцип работы

Воздух поднимается из вытяжной шахты, проходит через тороидальный вход и отбрасывается колесом, после чего покидает корпус над кровлей. Увеличенный диаметр входа и улучшенная геометрия колеса повышают статический КПД, поэтому при одинаковом расходе снижается потребляемая мощность и уровень шума на кровле.

Исполнения и обозначения

Как подобрать

• подбор ведут по расходу воздуха и сопротивлению вытяжного тракта
• режим работы выбирают по температуре среды: Т80 для вентиляции, Т200 для производственных установок
• исполнение назначают по агрессивности среды и категории помещения
• при переменном расходе предусматривают частотное регулирование
• типоразмер согласуют с монтажным стаканом СТАМ и проёмом в кровле

Монтаж и обслуживание

• вентилятор ставят на монтажный стакан СТАМ по унифицированным отверстиям плиты
• примыкания к кровельному ковру герметизируют, крепёж рассчитывают на ветровую нагрузку
• питание подводят через отключающее устройство, доступное на кровле
• перед пуском проверяют направление вращения и биение колеса
• обслуживание сводится к очистке проточной части и контролю состояния защиты от осадков

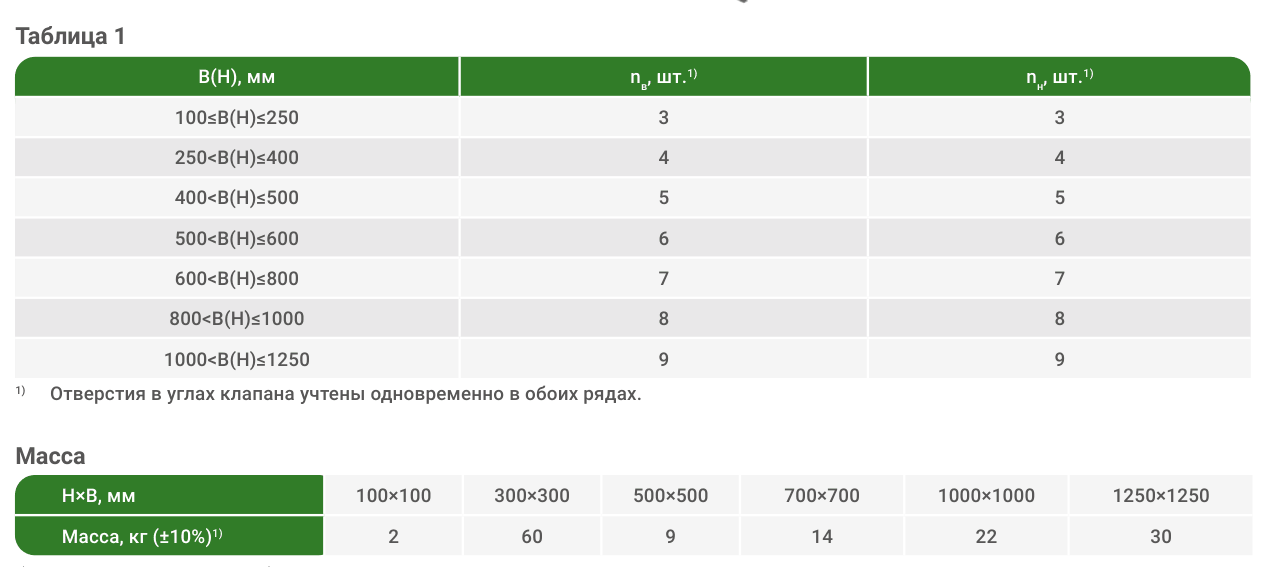

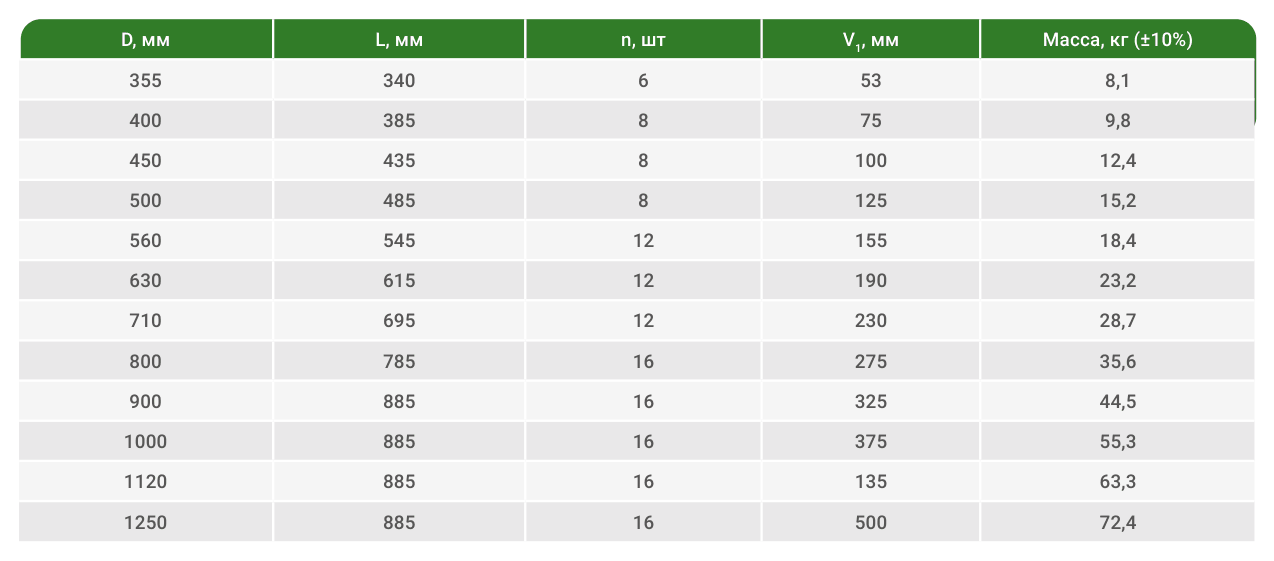

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
