Вентиляторы крышные КРОВ

Крышные вентиляторы КРОВ вытягивают воздух из помещения и выбрасывают его вертикально вверх над кровлей. У серии невысокий корпус, небольшая масса и конструктивная защита помещения от попадания атмосферных осадков.

Технические характеристики

Конструкция

Рабочее колесо с повышенным КПД (до 75 %) установлено непосредственно на валу двигателя — передача исключена, а число изнашиваемых узлов сведено к минимуму. Характеристика колеса построена так, что с ростом расхода потребляемая мощность не перегружает двигатель.

Вентиляторы комплектуют трёхфазными асинхронными односкоростными двигателями; допускается частотное регулирование скорости вращения. Установочные размеры на опорной плите унифицированы с крышными вентиляторами КРОС, поэтому обе серии садятся на один и тот же монтажный стакан СТАМ.

Принцип работы

Воздух подтекает к колесу снизу, из вытяжной шахты, и выбрасывается вверх через свободное выходное сечение. Такая схема даёт большой расход при высоком статическом давлении и невысоком уровне шума, а конструкция корпуса и крыши не даёт осадкам попасть в помещение при остановленном вентиляторе.

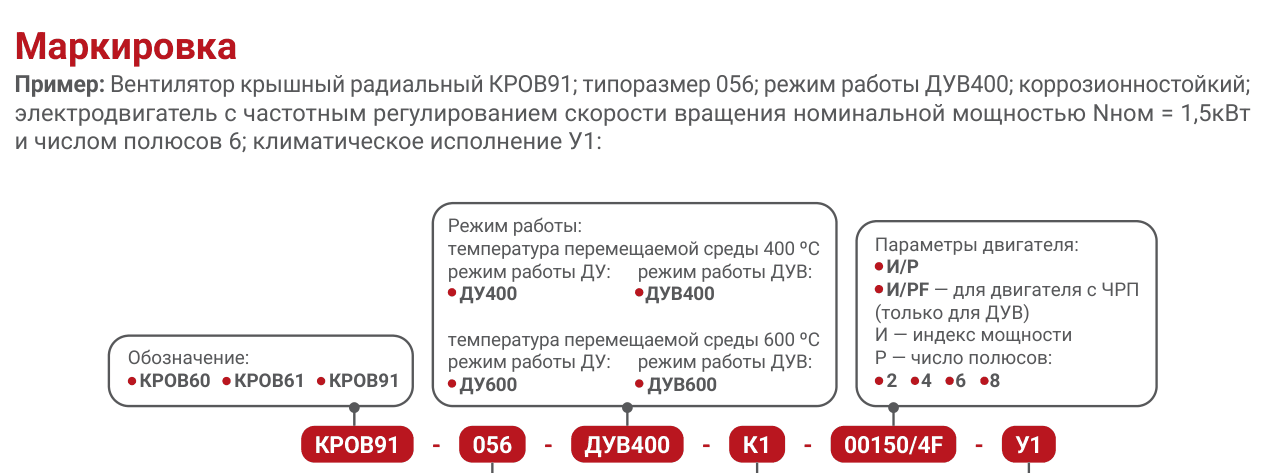

Исполнения и обозначения

Как подобрать

• подбор ведут по расходу воздуха и сопротивлению вытяжной сети
• режим работы выбирают по температуре удаляемой среды: Т80 для вентиляции, Т200 для производственных установок
• исполнение назначают по агрессивности среды и категории помещения
• проверяют возможность частотного регулирования, если нужен переменный расход
• типоразмер согласуют с монтажным стаканом и присоединительными размерами шахты

Монтаж и обслуживание

• вентилятор ставят на монтажный стакан СТАМ, совмещая отверстия опорной плиты
• крепёж выполняют на расчётную ветровую нагрузку, примыкания к кровле герметизируют
• питание подводят через отключающее устройство рядом с агрегатом
• перед пуском проверяют направление вращения и свободу вращения колеса
• в обслуживание входят очистка колеса, контроль вибрации и осмотр защиты от осадков

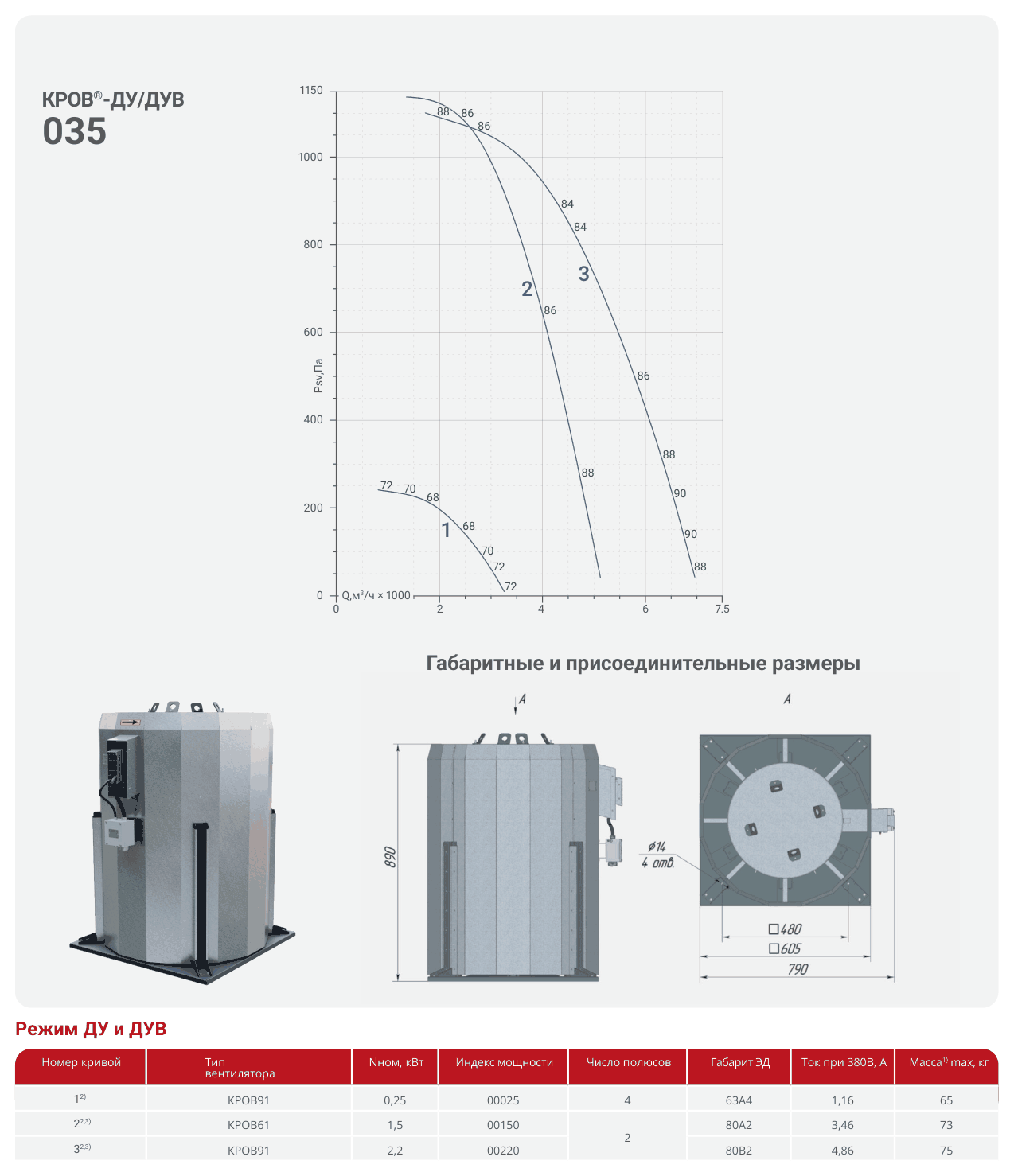

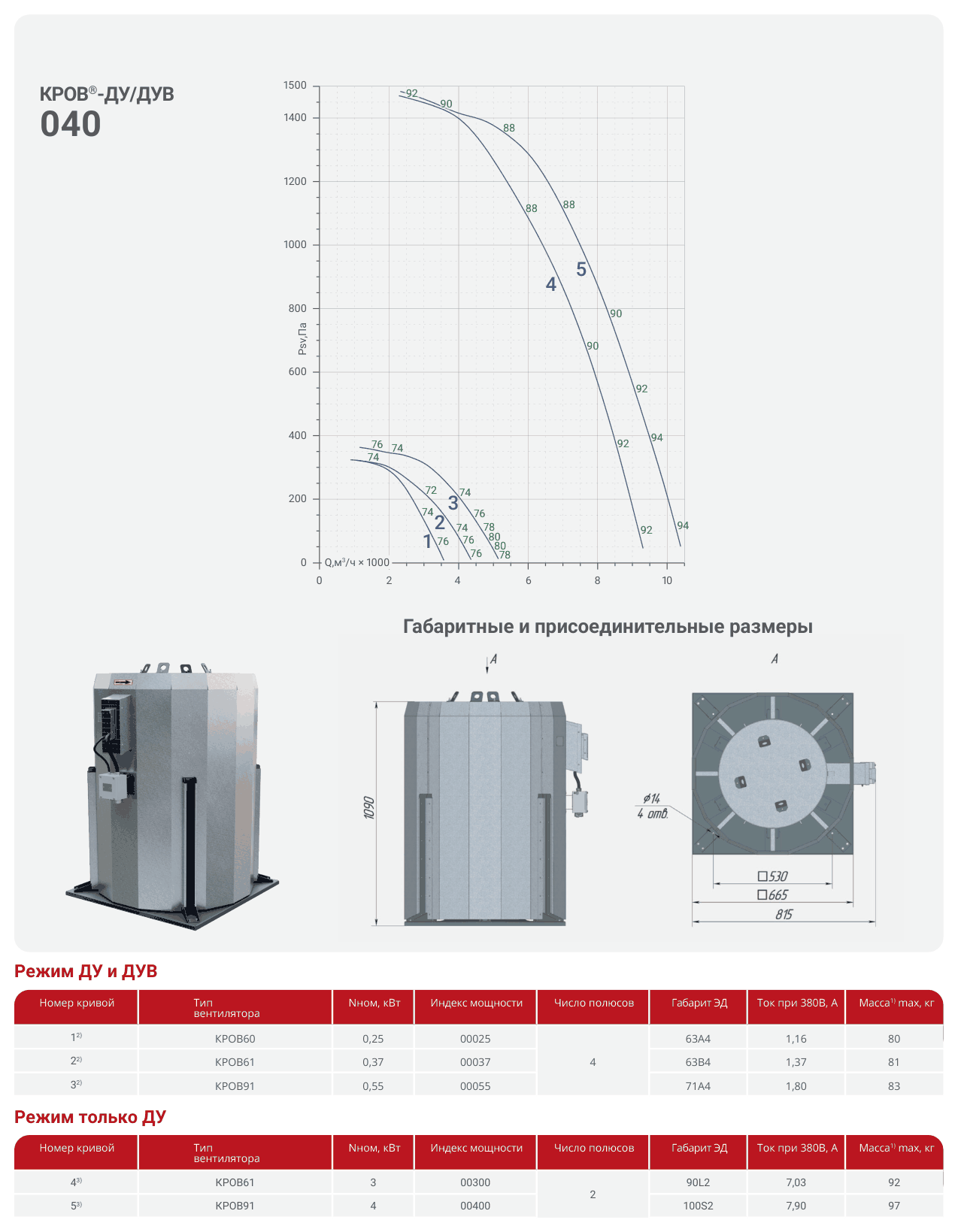

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
