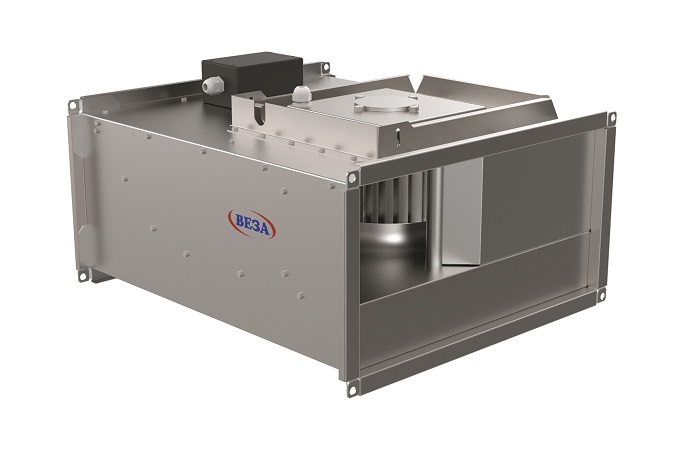

Вентилятор канальный прямоугольный с вперед загнутыми лопатками (взрывозащищённое исполнение) КАНАЛ-ПКВ-В

Вентилятор канальный прямоугольный КАНАЛ-ПКВ-В с вперёд загнутыми лопатками во взрывозащищённом исполнении. Встраивается в прямоугольный воздуховод систем, где перемещаемая среда требует защиты от искрообразования.

Технические характеристики

Конструкция

Вентилятор выполнен в прямоугольном корпусе с фланцами, рассчитанном на врезку в воздуховод. Внутри установлено радиальное колесо с вперёд загнутыми лопатками и электродвигатель во взрывозащищённом исполнении; узлы, где возможен контакт вращающихся и неподвижных деталей, выполнены с учётом требований к искробезопасности.

Корпус и рабочее колесо изготовлены из материалов, допустимых для взрывозащищённых машин, крепёж и уплотнения подобраны под соответствующие условия эксплуатации. Присоединительные размеры выдержаны по типоразмерному ряду серии КАНАЛ, что позволяет собирать линию из готовых элементов.

Принцип работы

Колесо с вперёд загнутыми лопатками при сравнительно небольших габаритах и частоте вращения обеспечивает высокий расход воздуха. Такая аэродинамическая схема удобна для канальных установок с умеренным сопротивлением сети, где важнее компактность машины, чем работа на высоком напоре.

Исполнения и обозначения

Как подобрать

• По расходу воздуха и сопротивлению сети в рабочей точке
• По сечению прямоугольного воздуховода и присоединительным размерам
• По требованиям к взрывозащите и характеристикам перемещаемой среды
• По температуре перемещаемого воздуха и режиму работы
• По параметрам электропитания и способу регулирования

Монтаж и обслуживание

• Врезка во фланцевый разрыв воздуховода с гибкими вставками с обеих сторон
• Крепление на раму или подвесы с виброизоляцией, без нагружения воздуховодов
• Выполнение заземления и подключение по схеме для взрывозащищённого оборудования
• Обеспечение прямых участков до и после машины для выхода на расчётную характеристику
• Периодический осмотр колеса, зазоров и крепежа с соблюдением требований к взрывозащите

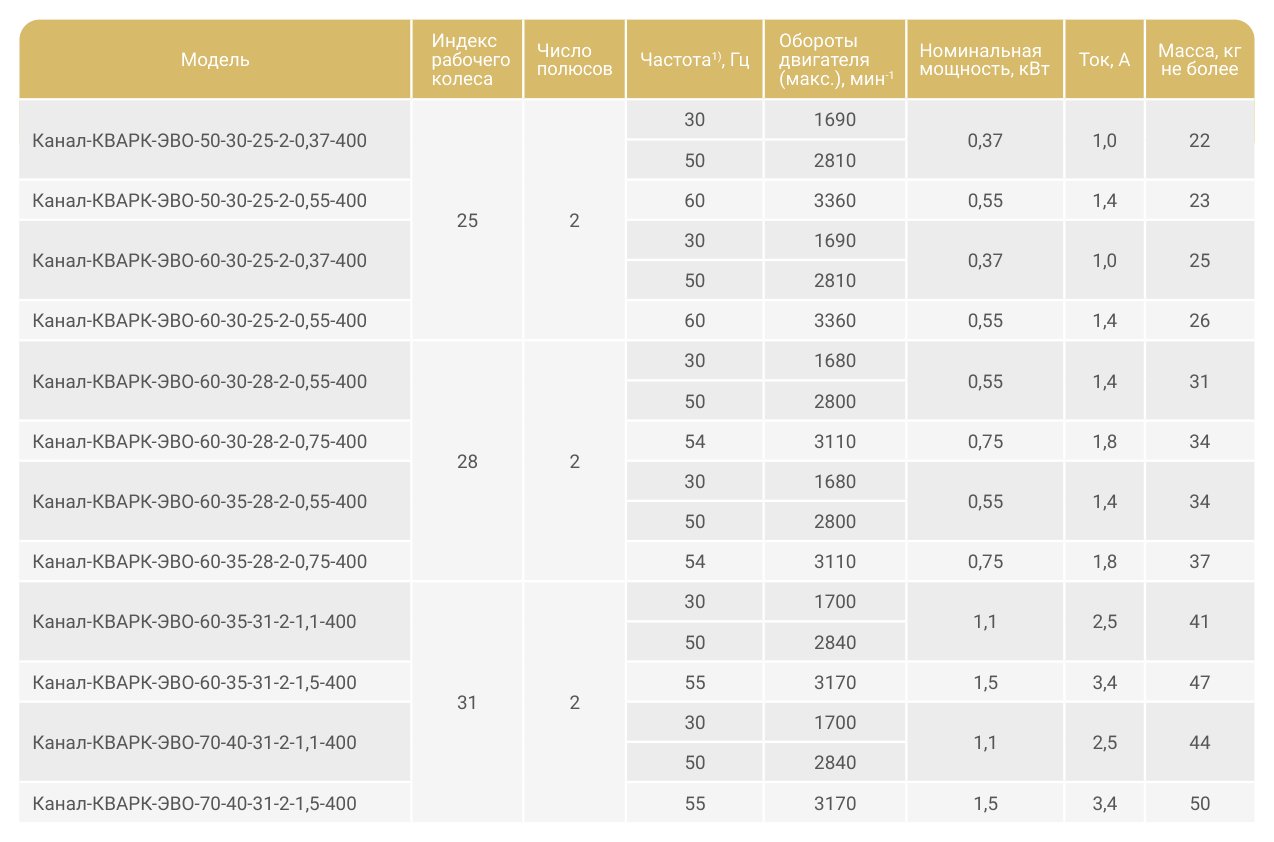

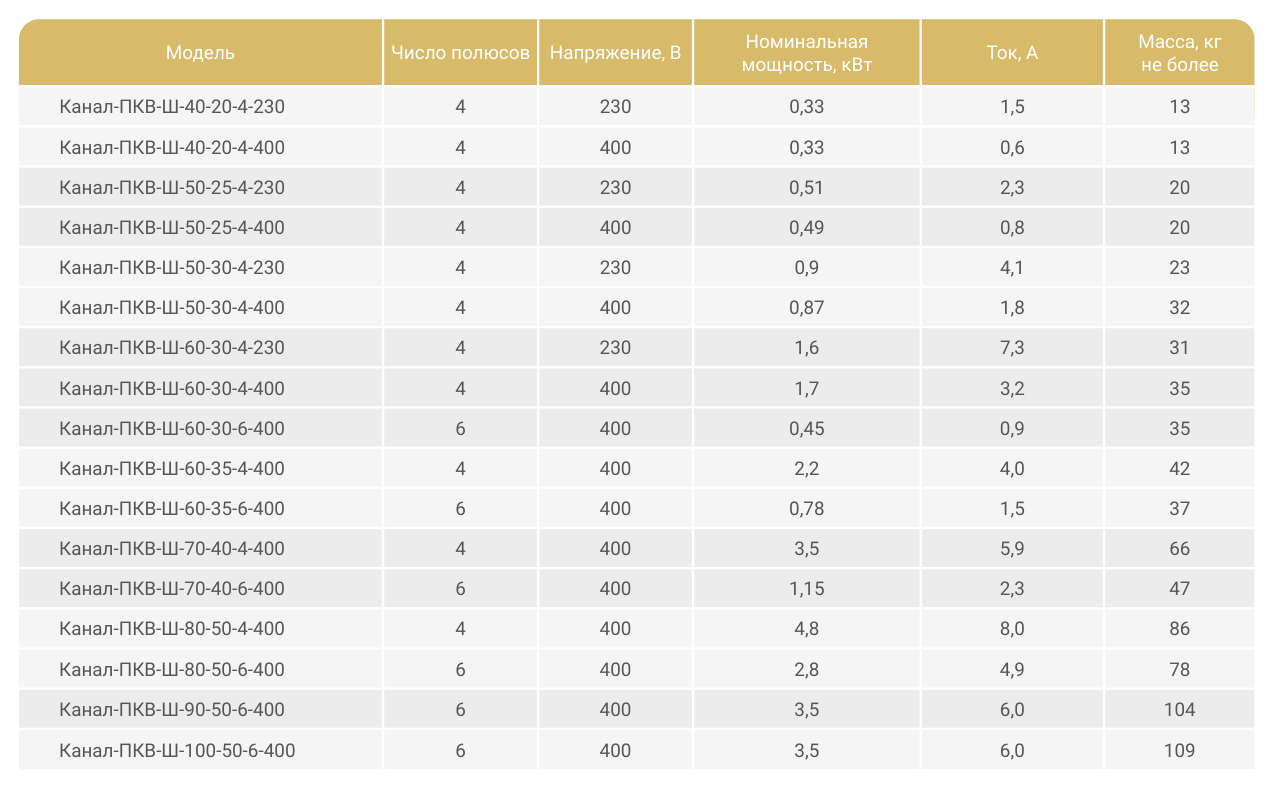

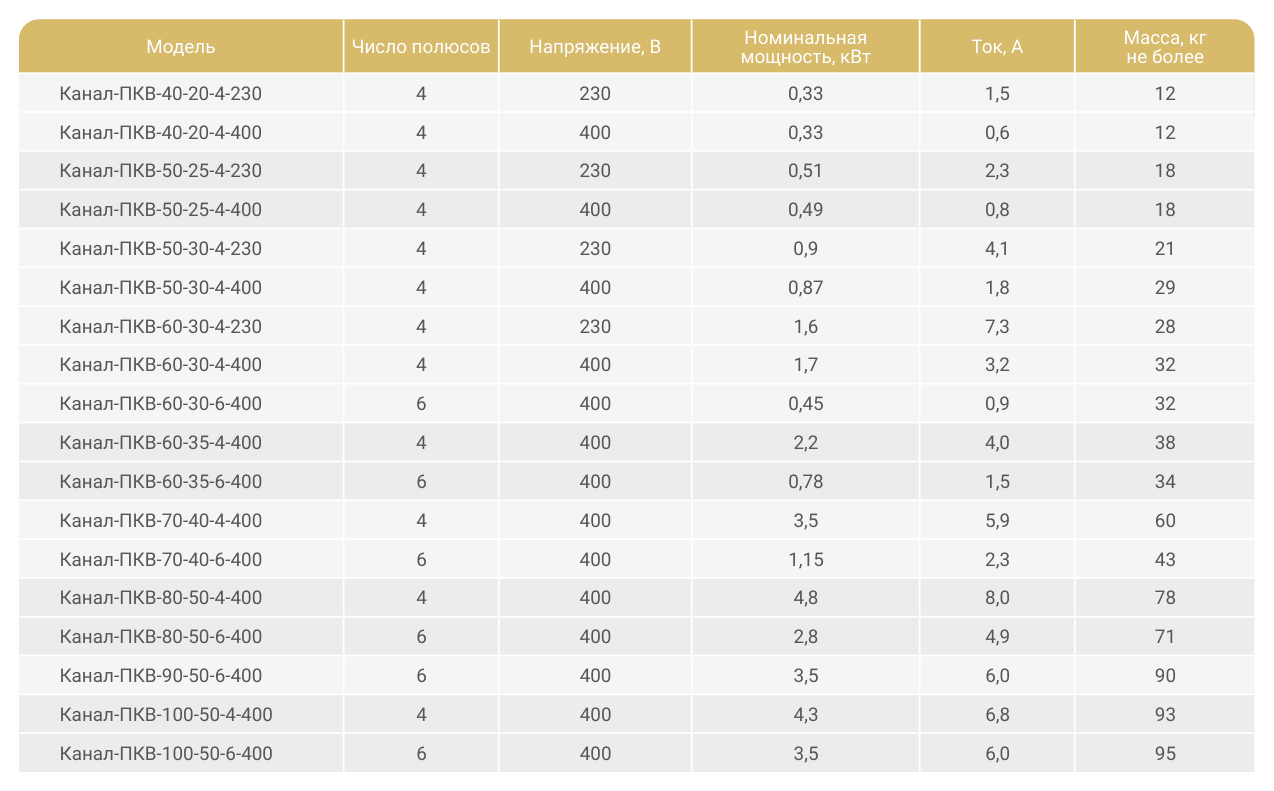

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
