Вентилятор Канал-ВЕНТ-П-Ш с вперёд загнутыми лопатками (шумоизолированный корпус)

Вентилятор Канал-ВЕНТ-П-Ш — канальный радиальный вентилятор с вперёд загнутыми лопатками в шумоизолированном корпусе. Предназначен для установки вблизи обслуживаемых помещений, где ограничен уровень шума в системе и в месте монтажа.

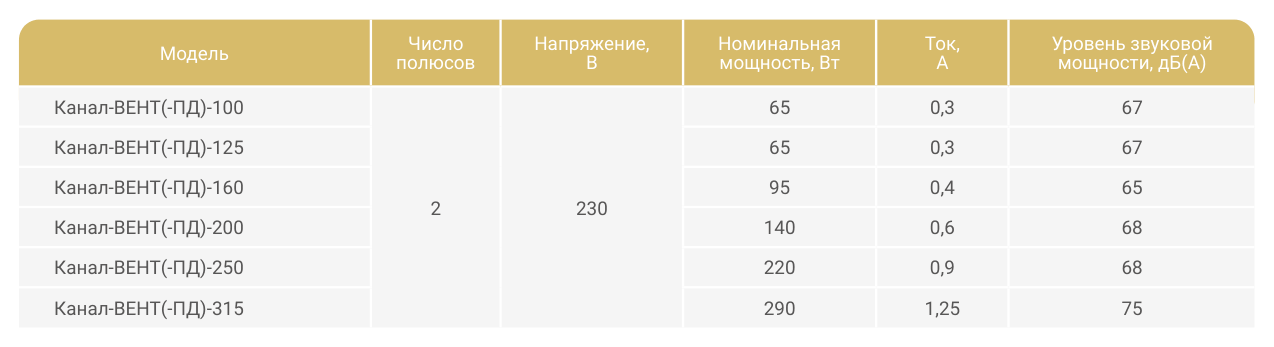

Технические характеристики

Конструкция

Корпус двухслойный: между наружной и внутренней обшивкой из оцинкованной стали заложен слой звукопоглощающего материала. Такая панель гасит шум, излучаемый корпусом, и одновременно снижает передачу звука по воздуховоду от рабочего колеса.

Внутри установлен электродвигатель с колесом с вперёд загнутыми лопатками на виброизолирующем основании. Съёмная панель обслуживания открывает доступ к колесу и клеммной коробке; фланцы соответствуют типоразмерному ряду прямоугольных каналов серии КАНАЛ.

Принцип работы

Вентилятор создаёт напор за счёт колеса с вперёд загнутыми лопатками, а шумоизолированная оболочка снижает уровень звукового давления в помещении, где он установлен. Это позволяет размещать агрегат в подшивном потолке или в технической зоне рядом с рабочими местами без отдельной шумоизолирующей выгородки.

Исполнения и обозначения

Как подобрать

• По рабочей точке — расходу и полному давлению сети.
• По требуемому уровню звукового давления в зоне установки и в помещении.
• По сечению прямоугольного воздуховода и присоединительным размерам.
• По температуре перемещаемого воздуха и характеру среды.
• По способу регулирования производительности и напряжению питания.

Монтаж и обслуживание

• Присоединение к сети выполняют через гибкие вставки: без них шумоизоляция корпуса теряет смысл.
• Агрегат устанавливают на виброопоры, исключая жёсткий контакт с перекрытием и стенами.
• Со стороны съёмной панели оставляют пространство для выемки блока двигателя с колесом.
• Для дальнейшего снижения шума в канале за вентилятором ставят шумоглушитель.
• При обслуживании проверяют состояние звукопоглощающего слоя и чистоту рабочего колеса.

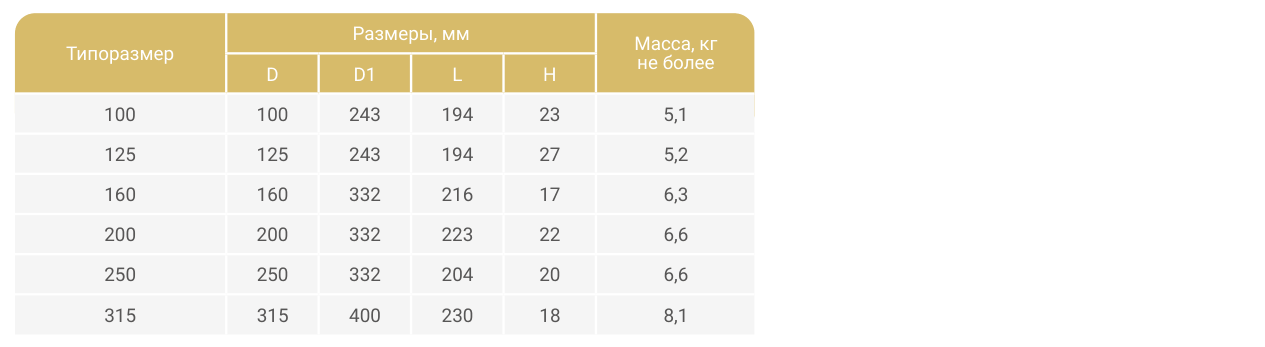

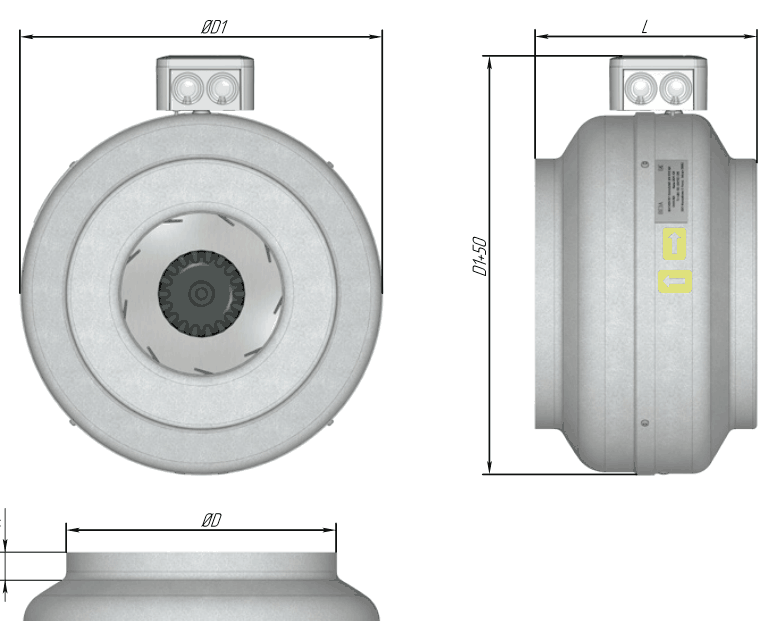

Чертежи и таблицы
