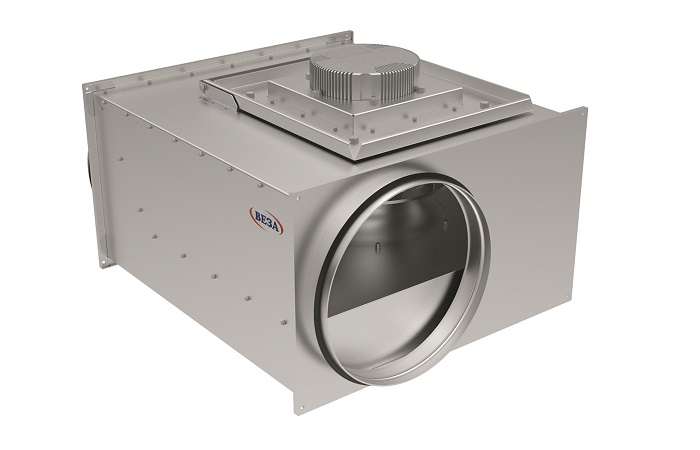

Вентилятор Канал-ВЕНТ-П-ЕС с назад загнутыми лопатками (с ЕС-двигателем)

Вентилятор Канал-ВЕНТ-П-ЕС — канальный вентилятор с колесом с назад загнутыми лопатками и ЕС-двигателем. Встраивается в прямоугольный воздуховод и работает в системах с плавным регулированием производительности.

Технические характеристики

Конструкция

Основа агрегата — рабочее колесо с назад загнутыми лопатками, посаженное непосредственно на вал ЕС-двигателя. Электроника коммутации встроена в двигатель, поэтому отдельный частотный преобразователь и промежуточная передача не требуются.

Колесо и двигатель смонтированы в прямоугольном корпусе из оцинкованной стали на виброизолирующем основании, с фланцами по типоразмерному ряду серии КАНАЛ. Съёмная панель открывает доступ к колесу и клеммному отсеку с цепями питания и управления.

Принцип работы

Колесо с назад загнутыми лопатками имеет более пологую характеристику и выше КПД, чем колесо с вперёд загнутыми, поэтому агрегат устойчиво держит расход при изменении сопротивления сети. ЕС-двигатель принимает сигнал управления и меняет частоту вращения плавно, что даёт экономию энергии на частичных режимах.

Исполнения и обозначения

Как подобрать

• По рабочей точке — расходу и полному давлению, с учётом запаса на загрязнение фильтров.
• По диапазону регулирования: ЕС-привод берут там, где расход меняется в течение суток.
• По сечению прямоугольного канала и присоединительным размерам.
• По типу управляющего сигнала и требованиям к диспетчеризации.
• По условиям среды: температура, влажность, наличие агрессивных примесей.

Монтаж и обслуживание

• Агрегат врезают в сеть через гибкие вставки и устанавливают на виброопоры.
• Силовые и сигнальные кабели прокладывают раздельно — наводки искажают сигнал управления.
• Электронику двигателя защищают от прямого попадания влаги и обеспечивают её обдув по инструкции.
• Настройку минимальной и максимальной частоты вращения выполняют на пусконаладке под расчётный расход.
• При обслуживании очищают колесо и радиатор электроники: перегрев вызывает срабатывание защиты.

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
