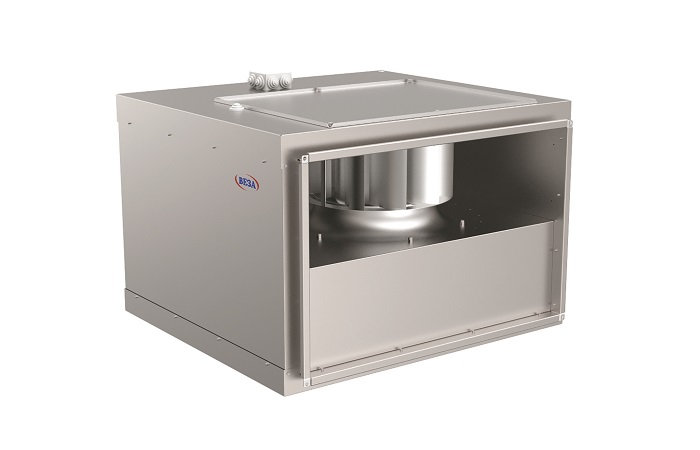

Вентилятор канальный прямоугольный с назад загнутыми лопатками КАНАЛ-ПКВ-Н-Ш (-RC)

Вентилятор канальный прямоугольный КАНАЛ-ПКВ-Н-Ш (-RC) — шумоизолированное исполнение машины с назад загнутыми лопатками. Ставится рядом с обслуживаемыми помещениями, где важен низкий уровень шума в тракте и в венткамере.

Технические характеристики

Конструкция

Корпус вентилятора имеет двойную стенку с шумопоглощающим наполнением, которое снижает излучение шума наружу и в примыкающие участки воздуховодов. Внутри размещено радиальное колесо с назад загнутыми лопатками и электродвигатель на виброразвязанной раме.

Съёмные панели дают доступ к колесу и электрической части, а фланцы выдержаны по типоразмерному ряду серии КАНАЛ. Шумоизоляция выполнена так, чтобы не сокращать проходное сечение и не создавать дополнительного сопротивления тракта сверх расчётного.

Принцип работы

Аэродинамическая часть работает так же, как у обычного исполнения: колесо с назад загнутыми лопатками устойчиво держит рабочую точку на сетях с заметным сопротивлением. Шумоизолирующий корпус гасит воздушный шум и снижает уровень звукового давления в помещении, где установлена машина.

Исполнения и обозначения

Как подобрать

• По расходу воздуха и полному давлению в расчётной точке
• По допустимому уровню звукового давления в помещении установки
• По сечению воздуховода и присоединительным размерам
• По необходимости регулирования производительности
• По габаритам с учётом увеличенной толщины стенки корпуса

Монтаж и обслуживание

• Монтаж через гибкие вставки, иначе шум передаётся по воздуховодам
• Установка на виброизоляторы с исключением жёстких связей с конструкциями
• Сохранение целостности шумопоглощающего слоя при монтаже и обслуживании
• Обеспечение доступа к съёмным панелям для осмотра колеса
• Периодическая очистка колеса и контроль состояния изоляции корпуса

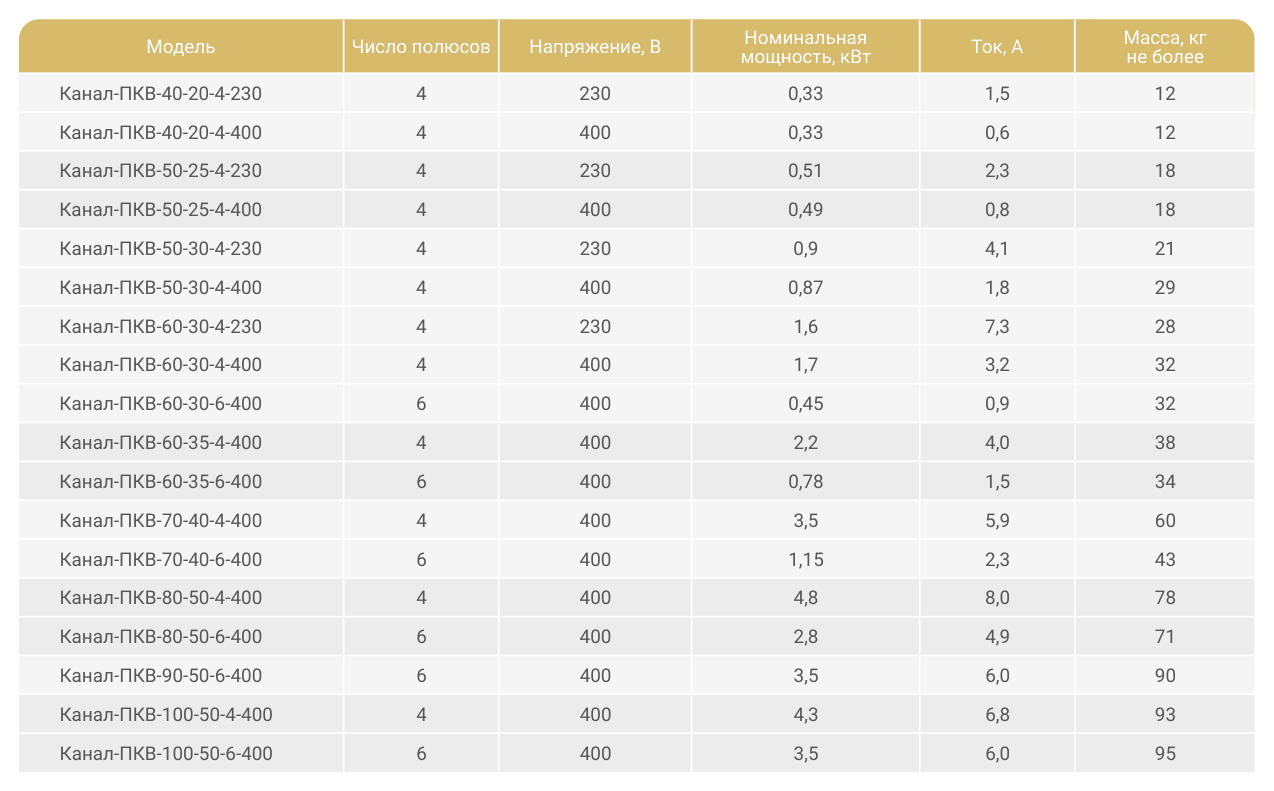

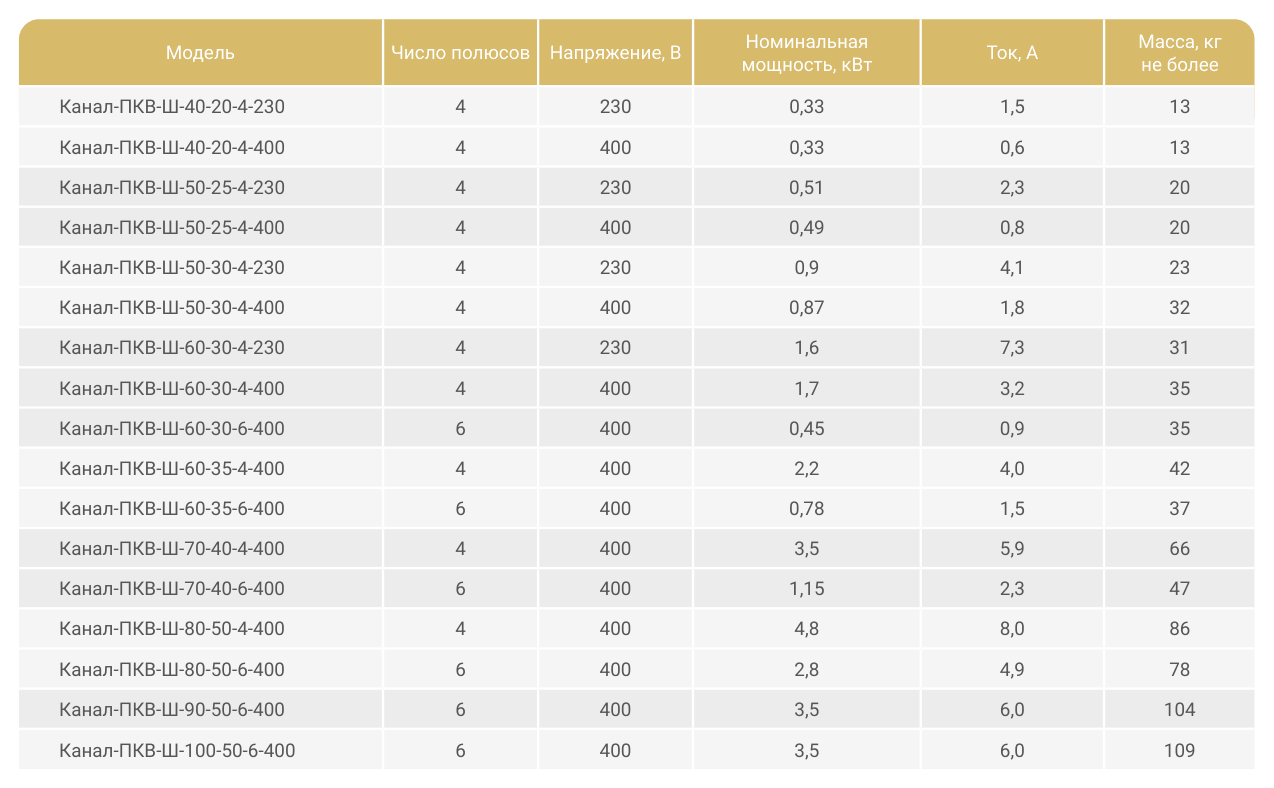

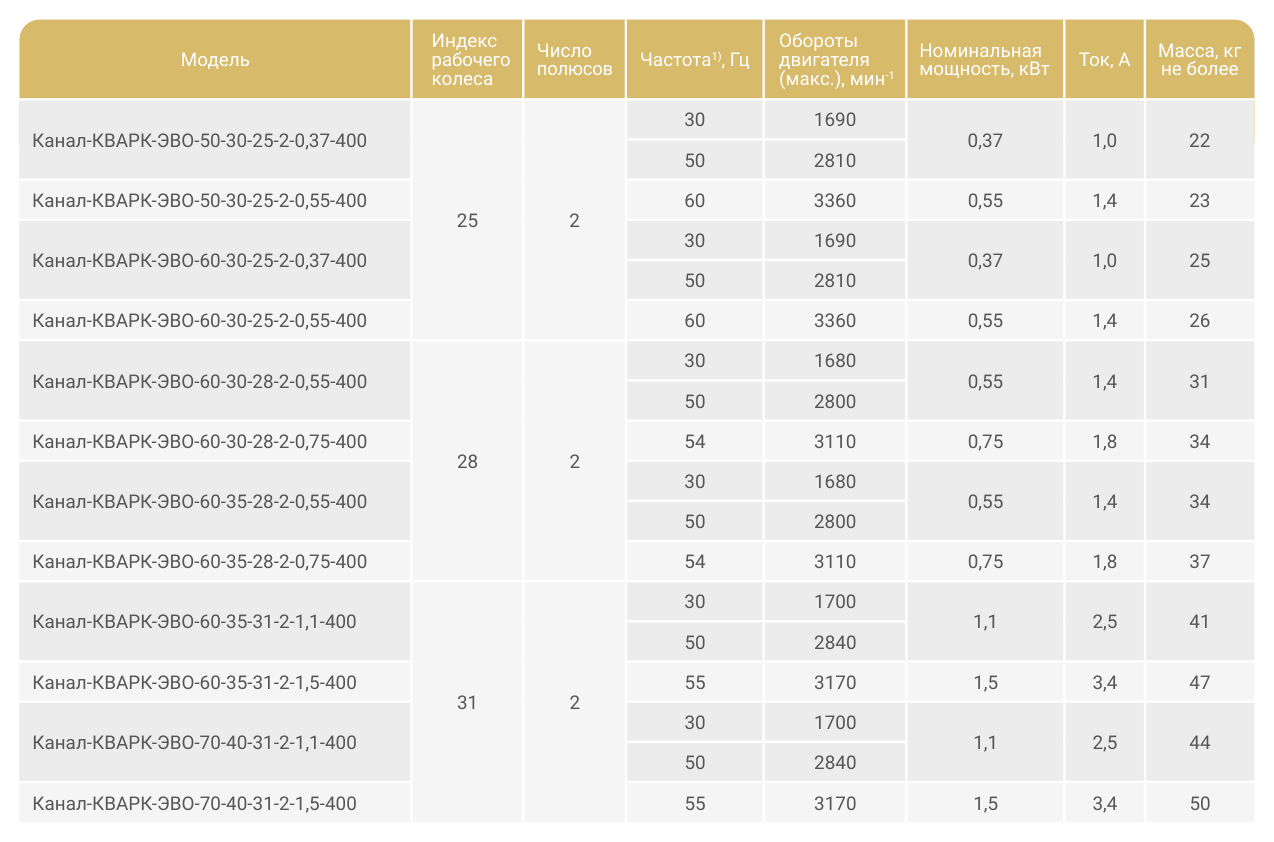

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
