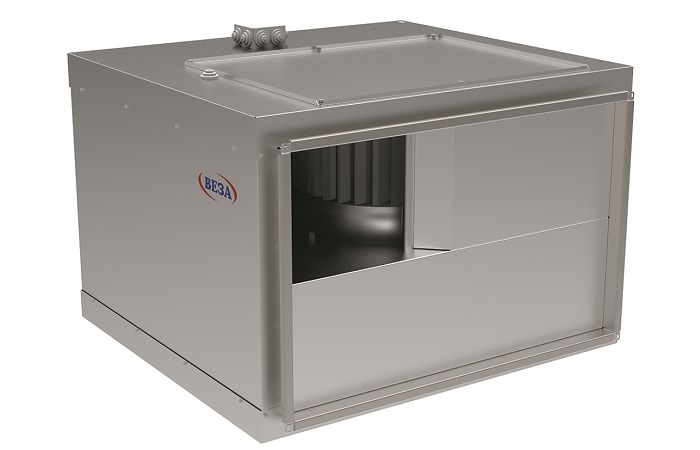

Вентилятор канальный прямоугольный с вперед загнутыми лопатками в шумоизолированном корпусе КАНАЛ-ПКВ-Ш

Вентилятор канальный прямоугольный Канал-ПКВ-Ш с вперёд загнутыми лопатками собран в шумоизолированном корпусе и применяется там, где машину приходится ставить рядом с обслуживаемыми помещениями.

Технические характеристики

Конструкция

Шумоизолированный корпус отличает Канал-ПКВ-Ш от стандартной серии. Он выполнен из оцинкованной стали и представляет собой коробчатую конструкцию; пространство между стенками заполнено невоспламеняющейся ватой с высокими звукоизоляционными свойствами. Для всех типоразмеров предусмотрена сервисная крышка.

Рабочие колёса с загнутыми вперёд лопатками выполнены из оцинкованной стали и проходят статическую и динамическую балансировку. Электродвигатели асинхронные одно- или трёхфазные с внешним ротором, с малой потребляемой мощностью и значительным ресурсом. Стандартно двигатели укомплектованы термоконтактным реле тепловой защиты.

Принцип работы

Колесо с вперёд загнутыми лопатками даёт высокий расход при компактных габаритах, а двойная стенка корпуса с шумопоглощающим заполнением снижает шум, излучаемый в помещение через стенки вентилятора. Сервисная крышка обеспечивает прямой доступ к колесу и двигателю при монтаже и обслуживании.

Исполнения и обозначения

Как подобрать

• Расход воздуха и потери давления в системе
• Присоединительные размеры прямоугольного воздуховода
• Требования по шуму в помещении, где стоит вентилятор
• Однофазное или трёхфазное питание и способ регулирования оборотов
• Место под сервисную крышку в стеснённом пространстве

Монтаж и обслуживание

• Монтаж допускается в любом пространственном положении
• Оставьте свободное пространство со стороны сервисной крышки
• Присоединяйте вентилятор к сети через гибкие вставки
• Не сжимайте корпус хомутами подвесов — это ухудшает шумоизоляцию
• Проверяйте срабатывание термоконтактного реле при пусконаладке

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
