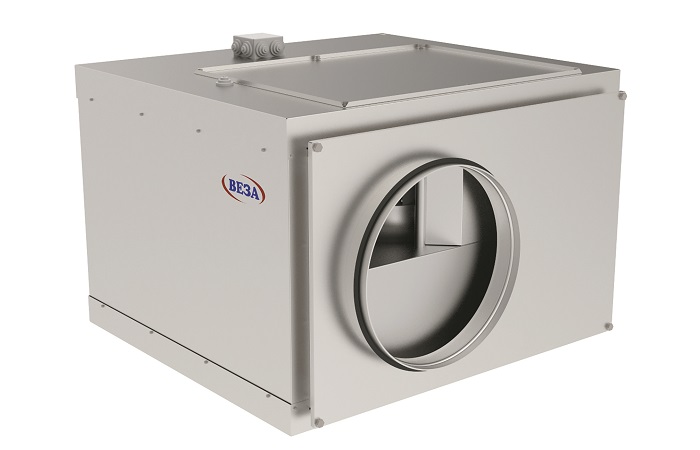

Вентилятор Канал-ВЕНТ-Н-Ш с назад загнутыми лопатками (шумоизолированный корпус)

Вентилятор Канал-ВЕНТ-Н-Ш — канальный вентилятор с колесом с назад загнутыми лопатками в шумоизолированном корпусе. Сочетает высокий КПД проточной части с пониженным уровнем шума в месте установки.

Технические характеристики

Конструкция

Корпус собран из двухслойных панелей: между листами оцинкованной стали заложен звукопоглощающий материал. Оболочка гасит шум, излучаемый корпусом, и снижает передачу звука от рабочего колеса в помещение, где размещён агрегат.

Внутри установлен электродвигатель с колесом с назад загнутыми лопатками на виброизолирующем основании. Панель обслуживания снимается для доступа к проточной части, фланцы выполнены по типоразмерному ряду прямоугольных каналов серии КАНАЛ.

Принцип работы

Колесо с назад загнутыми лопатками создаёт статическое давление с высоким КПД и держит пологую характеристику при изменении сопротивления сети. Шумоизолированный корпус позволяет ставить агрегат в технических зонах рядом с рабочими местами, не устраивая отдельную звукоизолирующую выгородку.

Исполнения и обозначения

Как подобрать

• По рабочей точке — расходу и полному давлению сети.
• По допустимому уровню звукового давления в зоне установки.
• По сечению прямоугольного воздуховода и присоединительным размерам.
• По температуре и характеру перемещаемой среды.
• По схеме регулирования производительности и напряжению питания.

Монтаж и обслуживание

• Агрегат подключают к сети через гибкие вставки и опирают на виброизоляторы.
• Жёсткие связи корпуса со строительными конструкциями исключают — они возвращают шум в помещение.
• Со стороны панели обслуживания оставляют место для выемки блока двигателя с колесом.
• Для дополнительного снижения шума в канале ставят шумоглушитель за нагнетанием.
• При обслуживании контролируют чистоту колеса и состояние звукопоглощающего слоя.

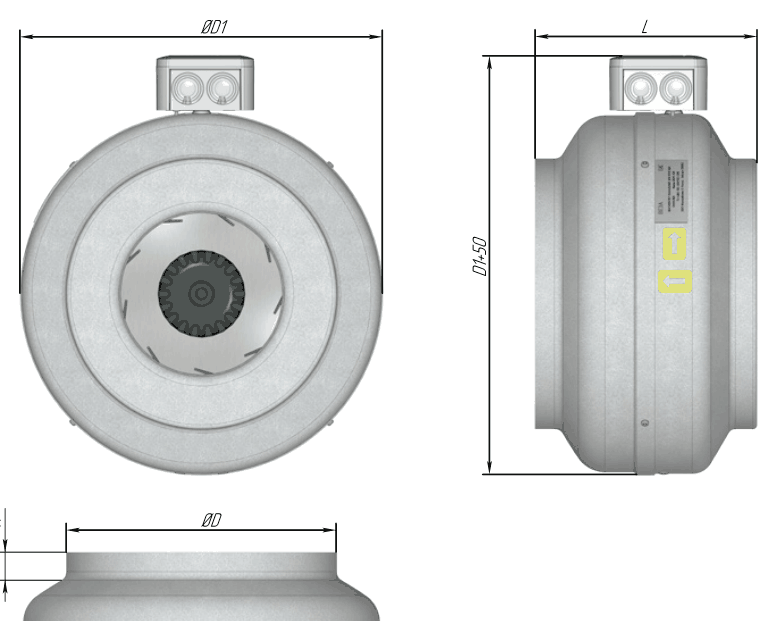

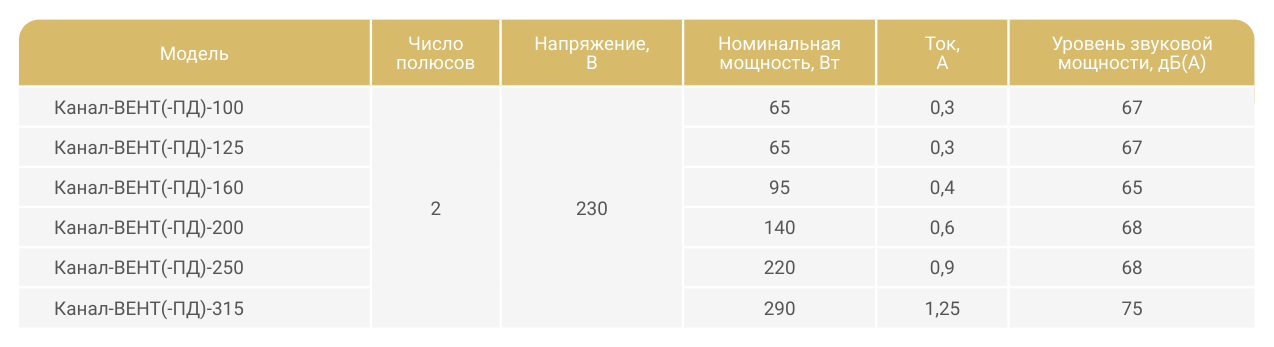

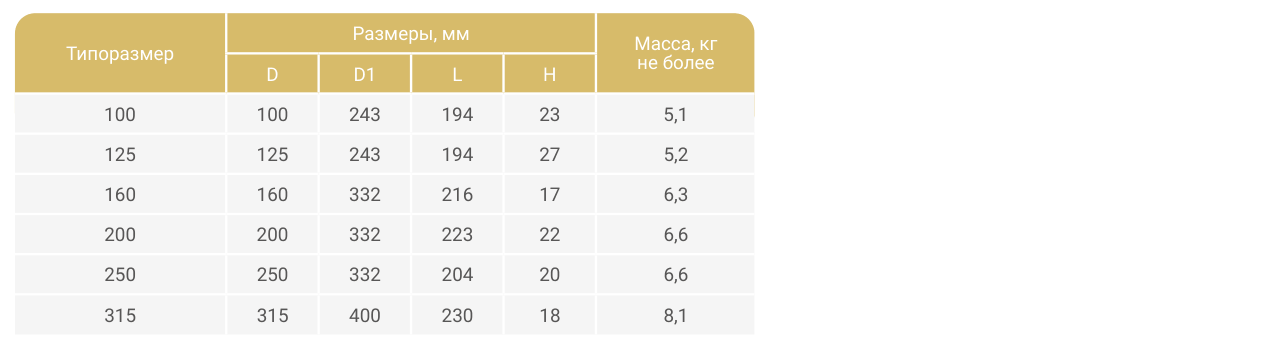

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
